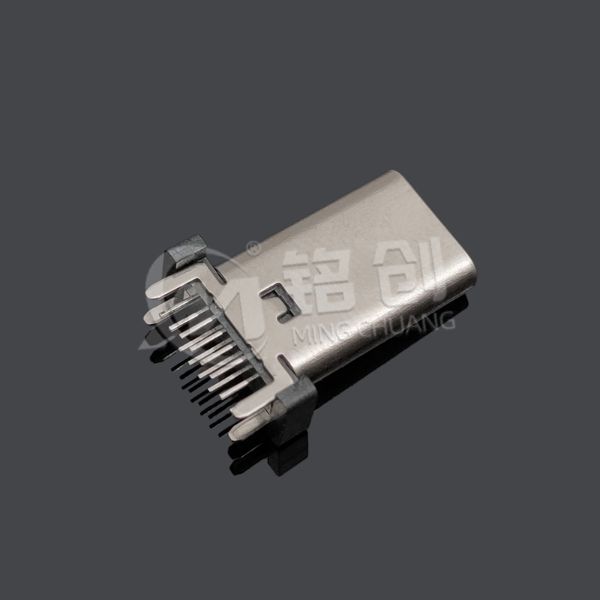

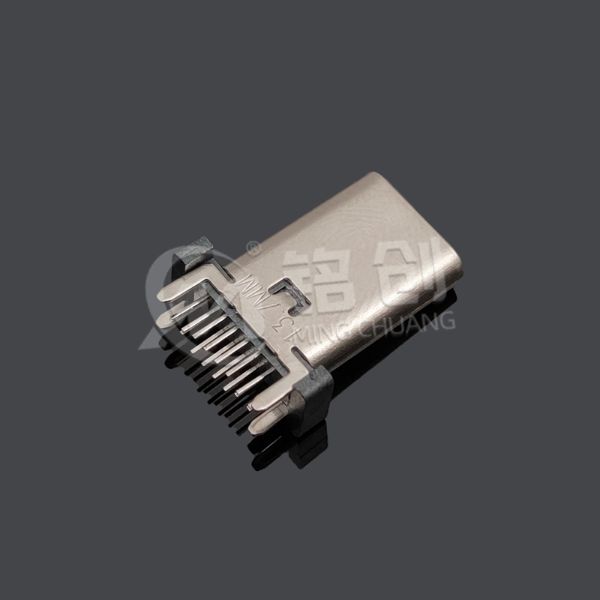

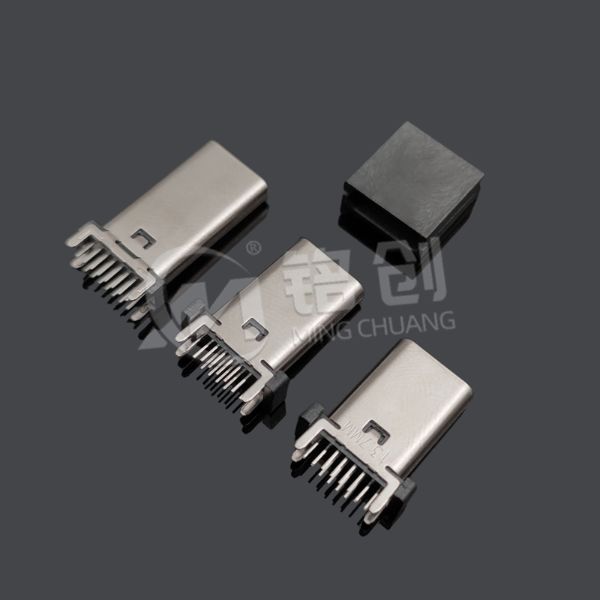

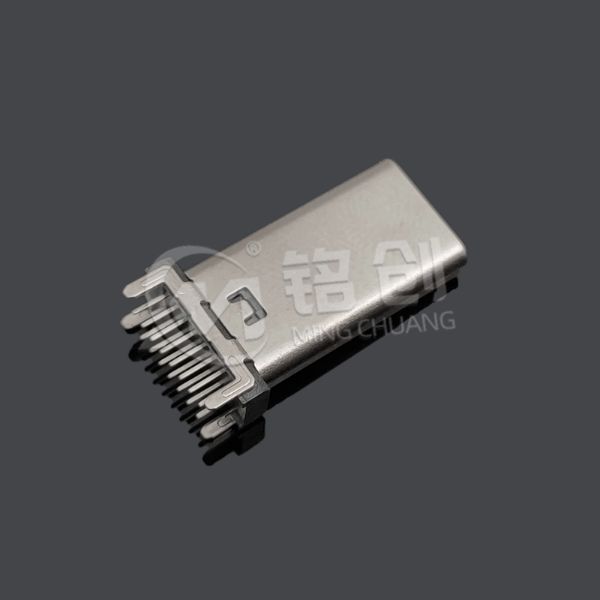

TYPE C母座16PIN 立插 L=15.0/13.1/13.7 三模 无弹 高导铜 LCP

核心技术参数

• 电气性能：

• 数据传输：USB 3.1 Gen2（10Gbps）、USB 2.0（480Mbps），兼容 USB4 与 Thunderbolt 3 协议；DisplayPort 1.4 支持 4K@60Hz（HBR3），兼容 HDMI 2.0 转接。

• 供电能力：USB PD 3.0 协议，支持 20V/5A（100W）供电，兼容 PPS（3.3-11V/5A）、QC4 + 等快充协议，具备动态电压调整功能。

• 引脚配置：16PIN 包含 4 组 USB 3.1 差分对、2 组 DP 通道、2 路 CC 配置引脚及 VBUS/GND 供电引脚，支持 DRP（双角色端口）模式。

• 物理设计：

• 安装方式：立插式（DIP）四脚焊接，引脚间距 2.0mm，适配 1.6mm/2.0mm 厚度 PCB 板，焊接后高度公差 ±0.1mm。

• 结构创新：无弹片设计，采用不锈钢外壳卡扣与 PCB 板锁合，抗振动（5-500Hz，10G 加速度）与冲击（50G，11ms）性能符合 IPC-9592 标准，机械寿命提升至 5000 次插拔。

• 材料工艺：端子为高导铜合金（C19400），表面镀金 30 微英寸（0.76μm）抗氧化；外壳采用 LCP（日本住友 E5008L）注塑成型，吸水率＜0.02%，可承受 260℃回流焊。

• 环境适应性：

• 工作温度：-40℃至 105℃，湿度 5%-95% RH（无冷凝），部分型号可选 IPX7 防水（1 米水深浸泡 30 分钟）。

• 电磁兼容：通过 CE/FCC 认证，外壳集成 EMI 屏蔽层，1GHz-10GHz 频段屏蔽效能＞60dB，支持 HDCP 2.3 内容保护协议。

应用场景

1. 消费电子：

• 智能手机 / 平板：支持 USB PD 快充与 DP 视频输出，连接扩展坞实现多屏办公；笔记本电脑适配 Thunderbolt 3，支持 40Gbps 数据传输与外置显卡。

• 智能家居：在智能电视、VR 头显中实现 4K 视频传输与设备供电，兼容 USB4 高速外设扩展。

2. 工业控制：

• 自动化设备：-40℃宽温环境下稳定传输工业传感器数据，支持 PROFINET、EtherCAT 等工业协议桥接；机械臂控制系统中抗振动设计保障实时指令交互。

• 医疗设备：IPX7 防水型号适用于医疗监护仪、便携超声设备，LCP 材质可耐受酒精擦拭与高温消毒（121℃，30 分钟）。

3. 汽车电子：

• 车载中控屏：支持 DisplayPort Alt 模式传输车载影音信号，USB PD 为车载冰箱、吸尘器等设备供电，符合 AEC-Q200（-40℃至 125℃）环境测试标准。

材料与工艺

• 端子：高导铜合金（含 0.15% 碲）提升导电性与耐磨性，镀金层采用脉冲电镀工艺，晶粒密度提升 2 倍，接触阻抗长期稳定＜30mΩ。

• 外壳：LCP 材料具有低介电常数（ε=2.9）与高耐化学性，可抵抗工业油污与医疗消毒剂侵蚀，成型精度达 ±0.03mm。

• 焊接工艺：支持波峰焊（260℃，5-8 秒）与回流焊（峰值 255℃，60 秒），四脚插板设计增强焊接强度，焊点抗拉强度＞5N。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 行业认证：

• 协议认证：通过 USB-IF（USB3.1 Gen2/PD3.0）、VESA（DisplayPort 1.4）、HDMI 协会（HDCP 2.3）认证。

• 环保认证：符合 RoHS 2011/65/EU（无铅、无卤素）、ELV 2000/53/EC 标准，LCP 材料可回收利用率＞90%。

• 安全认证：UL 94 V-0 阻燃等级，CE/FCC 电磁兼容认证，IPX7 防水通过第三方实验室（如 SGS）检测。

2. 行业标准：

• 工业应用符合 ISO 13849-1（PLd）机械安全标准，医疗场景可定制 ISO 10993 生物相容性测试（如细胞毒性、致敏性）。

• 汽车电子满足 AEC-Q200 Rev E（振动、温度循环、湿度）与 ISO 16750-2（电气负荷）标准。

3. 质量管控：

• 生产全程通过 ERP 系统追溯，每批次抽样进行盐雾测试（48 小时，5% NaCl）、热循环测试（-40℃至 105℃，1000 次）、接触阻抗动态测试（10 万次插拔后 ΔR＜10%）。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装要求：

• 焊接温度控制：波峰焊锡炉温度 260±5℃，焊接时间 5-8 秒；回流焊峰值温度≤255℃，217℃以上保持时间 60-90 秒，避免 LCP 外壳变形。

• 定位精度：四脚插板需与 PCB 过孔对齐（公差 ±0.05mm），建议使用定位治具，焊接后用 3 倍放大镜检查焊点饱满度。

2. 使用限制：

• 非防水型号禁止暴露于潮湿环境，防水型号长期使用后需检查密封圈（氟橡胶材质，建议更换周期 1-2 年）。

• 高电流应用时需确保 PCB 铜箔厚度≥35μm（1oz），VBUS 引脚建议并联 100nF 陶瓷电容抑制纹波。

3. 兼容性说明：

• 与 USB2.0 设备连接时自动降速至 480Mbps，DP 视频输出需设备支持 Alt 模式；非认证线缆可能导致 PD 协议握手失败，建议搭配 USB-IF 认证的 EMarker 线缆。

• 三模协议需设备端芯片支持（如 TI TUSB8041、Intel JHL8040），建议在产品规格书中注明兼容芯片列表。

4. 维护建议：

• 定期用无水乙醇擦拭接口表面，清除灰尘与氧化层；工业环境中建议每季度用压缩空气（0.5MPa）清理内部杂物。

• 长期闲置时需使用防尘盖（LCP 材质）保护接口，避免金属异物侵入导致短路，存储环境温度 - 20℃至 60℃，湿度≤60% RH。
