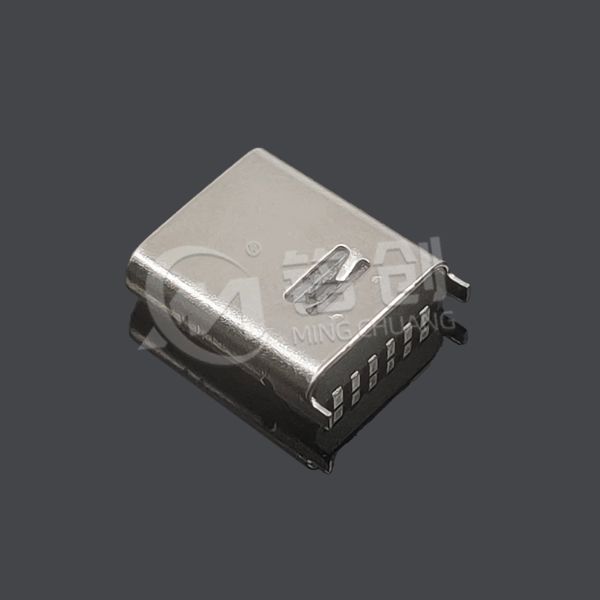

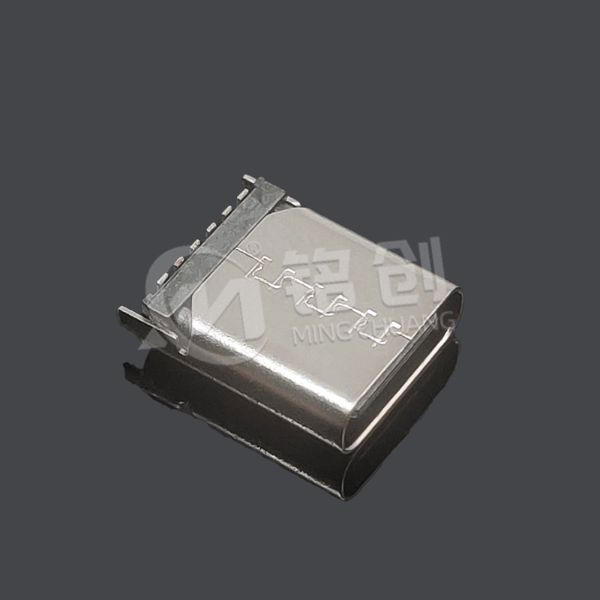

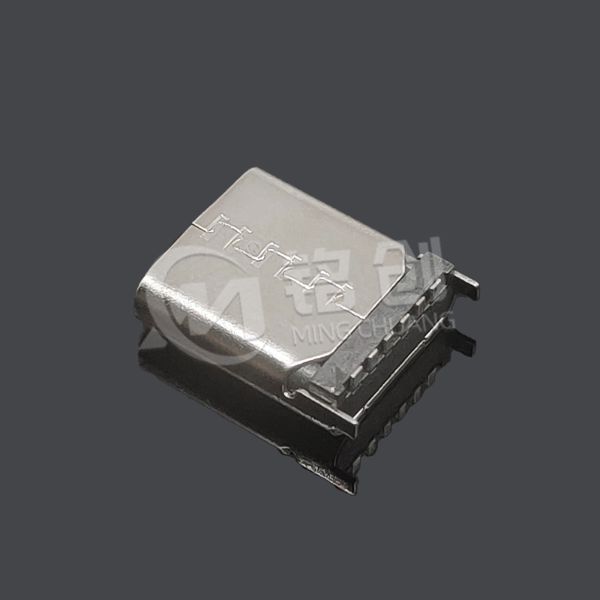

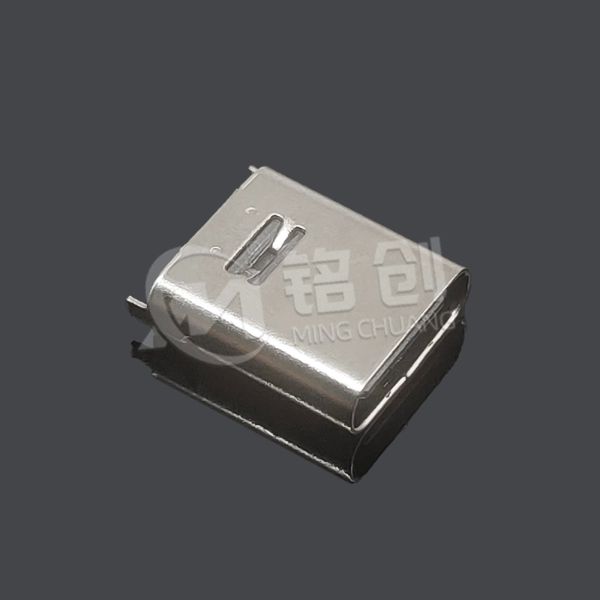

TYPE C母座6PIN 两脚插板SMT L=10.0 一模 无弹 201 黄铜 LCP

核心技术参数

• 电气性能：

• 数据传输：支持 USB2.0 协议，速率 480Mbps，兼容低速（1.5Mbps）/ 全速（12Mbps）模式；供电能力 5V/3A，适配常规充电需求。

• 引脚配置：6PIN 包含 2 组 USB2.0 差分对、VBUS/GND 供电引脚及 2 路 CC 配置引脚，支持 DRP（双角色端口）模式。

• 物理设计：

• 安装方式：两脚插板 SMT 焊接，插脚间距 5.0mm，适配 1.6mm 厚度 PCB 板，整体高度 10.0mm±0.1mm，节省垂直空间。

• 结构特点：无弹片设计，通过不锈钢外壳两脚插板与 PCB 固定，抗振动（5-500Hz）测试下位移量＜0.1mm，机械寿命达 5000 次插拔。

• 材料工艺：端子为 201 黄铜（硬度 HV 100-150），表面镀金 3μm；外壳采用 LCP（日本住友 E5008L）注塑成型，吸水率＜0.02%，可承受 260℃回流焊。

• 环境适应性：

• 工作温度：-20℃至 85℃，湿度 5%-95% RH（无冷凝）；盐雾测试（48 小时）后端子氧化层厚度＜0.5μm，适用于一般工业环境。

应用场景

1. 消费电子：

• 智能手机 / 平板的备用充电口，两脚插板设计适配超薄机身侧边布局；智能家居设备（如智能插座、加湿器）的隐藏式接口。

2. 工业设备：

• 小型控制面板接口，两脚固定增强抗振动能力，适用于自动化产线；传感器模块的数据传输接口，支持 - 20℃宽温工作。

3. 医疗设备：

• 便携医疗仪器的充电口，LCP 材质可耐受酒精擦拭消毒，符合 ISO 10993 生物相容性标准（可选）。

材料与工艺

• 端子：201 黄铜具有良好导电性（≥28% IACS）和加工性，镀金层采用酸性电镀工艺，结合力＞5N，抗氧化能力提升 2 倍，支持 260℃回流焊。

• 外壳：LCP 材料介电常数低（ε=2.9），耐化学腐蚀，成型精度达 ±0.03mm，避免引脚短路，适用于高密度 PCB 布局。

• 焊接工艺：支持波峰焊（260℃，5-8 秒）与回流焊（峰值 255℃，60 秒），两脚插板设计减少虚焊风险，焊点抗拉强度＞6N。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 行业认证：

• 环保认证：符合 RoHS 2011/65/EU（无铅、无镉）、REACH SVHC 233 项检测，LCP 材料无卤素（Cl+Br＜1500ppm）。

• 安全认证：外壳 LCP 达 UL 94 V-0 阻燃等级，CE/FCC 电磁兼容认证（传导骚扰＜40dBμV，辐射骚扰＜30dBμV）。

2. 生产管控：

• 每批次抽样进行：接触阻抗测试（初始＜50mΩ，5000 次插拔后＜70mΩ）、绝缘电阻测试（＞100MΩ）、耐电压测试（500V AC，1 分钟无击穿）。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装要求：

• 焊接温度：波峰焊锡炉温度 260±5℃，焊接时间 5-8 秒；回流焊峰值≤255℃，避免 LCP 外壳过热发黄（耐温上限 120℃）。

• 定位精度：两脚插板与 PCB 过孔公差≤0.1mm，建议使用定位治具，焊接后用放大镜检查焊点饱满度。

2. 使用限制：

• 非防水型号禁止接触液体，高电流应用时（＞3A）需确保 PCB 铜箔厚度≥35μm（1oz），避免 VBUS 引脚过热。

• 仅支持 USB2.0 协议，与 USB3.0 设备连接时速率降为 480Mbps，如需快充需搭配外部协议芯片（如 IP2721）。

3. 兼容性说明：

• 建议搭配 USB2.0 认证线缆使用，非认证线缆可能导致数据传输不稳定或供电异常，兼容主流 USB2.0 主控芯片（如 CH340G）。

4. 维护建议：

• 清洁时用无水乙醇擦拭接口，避免使用含氯溶剂；工业环境中每季度用压缩空气清除引脚间灰尘，防止异物短路。
