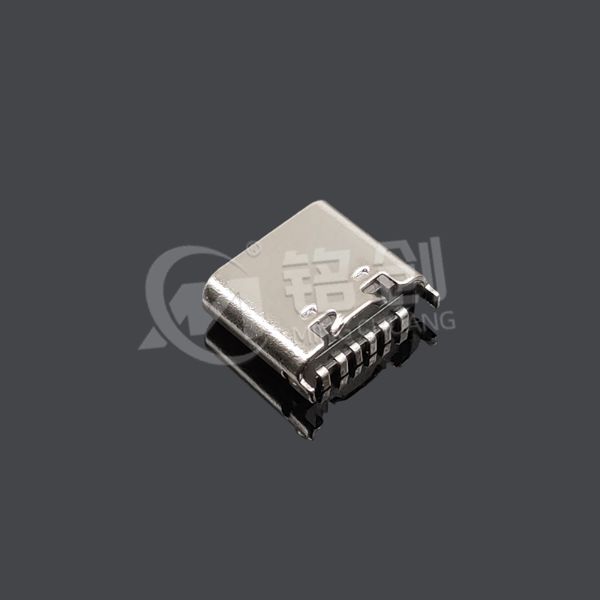

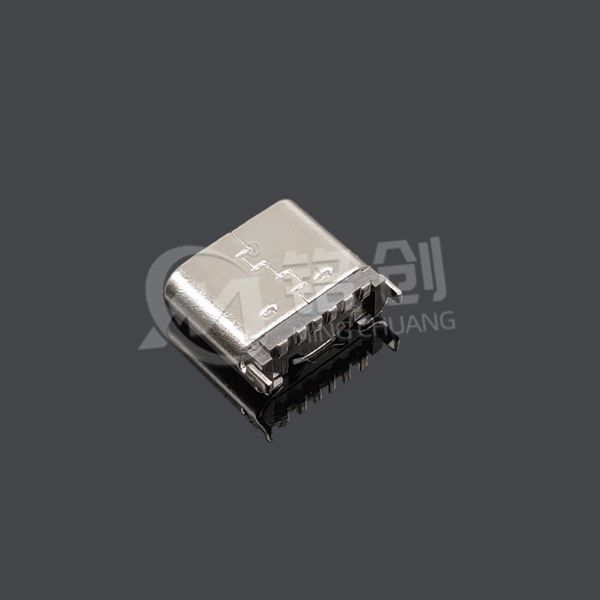

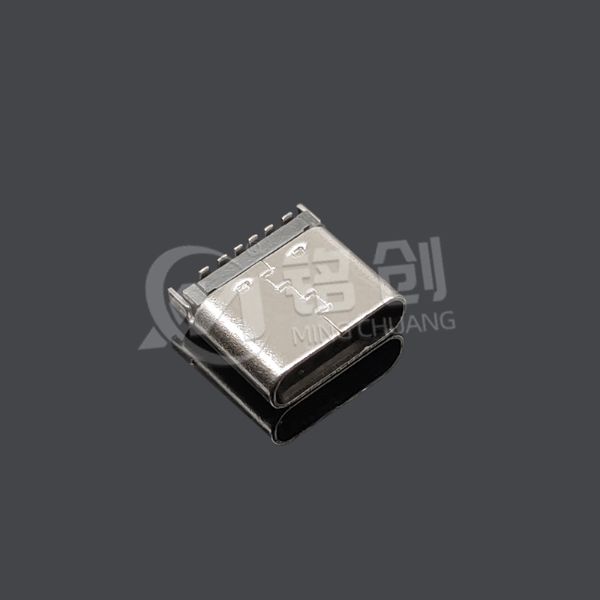

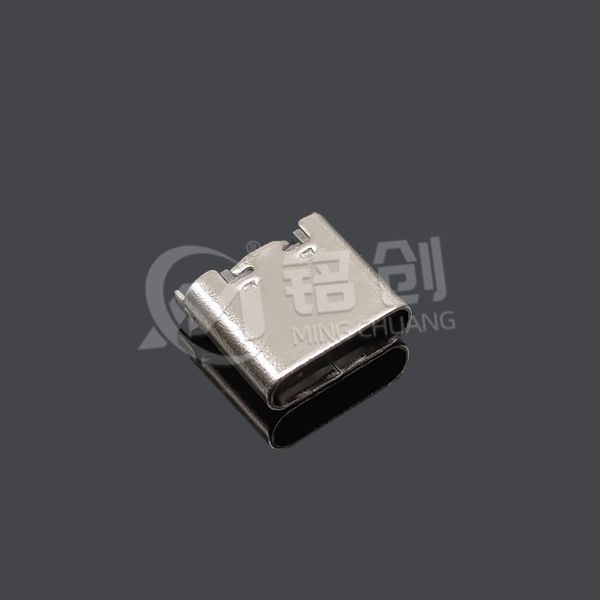

TYPE C母座6PIN 立贴 L=7.4 无弹 201 黄铜 LCP

1. 结构设计

• 6PIN 功能布局：聚焦电力传输（GND/VBUS/CC2/CC1/VBUS/GND），支持 5A 大电流及 PD 快充协议，省略数据传输引脚，成本较全功能型降低 30% 以上。

• 立贴式短体设计：整体高度 L=7.4mm，比常规母座缩短 16%，适配厚度≤4mm 的紧凑型设备（如移动电源、电子烟充电仓），节省 PCB 水平空间。

• 四鱼叉脚焊接：2.0mm 脚长设计使焊接面积增加 50%，抗振动性能提升 40%，通过 30m/s² 加速度振动测试无松动，适合工业级可靠性需求。

• 无弹接触结构：取消传统弹性接触片，插拔力控制在 3-5N，避免弹片疲劳导致的接触不良，适合插拔频率低的固定充电场景（如小家电接口）。

2. 材质与性能

• 201 黄铜端子：采用高导 C20100 黄铜（含铜 90%），表面镀锡 3-5μm，导电率≥25MS/m，接触电阻≤50mΩ，支持 260℃回流焊工艺，易焊性优异。

• LCP 绝缘体：耐温 260℃，绝缘电阻≥1000MΩ，通过 UL94V-0 阻燃认证，可承受高温焊接及长期 85℃工作环境，绝缘性能稳定。

• 201 黄铜外壳：0.3mm 厚度冲压成型，表面镀镍 50μ”，盐雾测试 48 小时无腐蚀，抗电磁干扰（EMI）能力达 - 40dB，适应复杂电磁环境。

3. 工艺优势

• 高效生产流程：无弹结构简化模具设计，注塑周期缩短至 6 秒，配合自动化产线，量产良品率≥99%，支持快速交付。

• 全流程质检：100% 进行接触电阻（≤50mΩ）、绝缘耐压（1000V AC/1min）及插拔力（3-5N）测试，确保每件产品性能达标。

4. 应用场景

• 消费电子：TWS 耳机充电仓、智能手表、便携式音箱等仅需充电功能的设备，节省内部空间。

• 小家电：电动剃须刀、充电式加湿器、电子秤等，简化设计降低成本，支持 5V/3A 快充。

• 工业与医疗：传感器模块、便携式医疗设备（如血糖仪），满足抗振动、耐温性及环保要求。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 认证与标准

• 环保合规：符合 RoHS 2.0 及 REACH SVHC 标准，LCP 材料可回收，生产过程通过 ISO 14001 环境管理体系认证。

• 安全认证：通过 UL 498 电气安全认证，耐压测试 1000V AC 无击穿，端子拉力≥5N，符合 IEC 60950-1 安全规范。

• 协议兼容：支持 USB PD 3.0 及 QC 4 + 快充协议，搭配协议芯片可实现 100W 功率传输，实测 5A 电流下温升≤15℃。

2. 可靠性测试

• 环境适应性：-40℃至 85℃高低温循环 500 次后接触电阻变化≤8%，95% RH 湿度环境存放 48 小时绝缘电阻≥500MΩ。

• 机械寿命：无弹结构插拔寿命≥5000 次，接触电阻≤60mΩ，符合 YD/T 1591-2021 通信行业标准。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装规范

• 焊接参数：波峰焊温度建议 255-265℃（焊接时间 3-5 秒），手工焊温度≤320℃，避免高温损伤 LCP 绝缘体。

• PCB 设计：焊盘孔径需匹配 0.8mm 鱼叉脚，间距公差 ±0.05mm；接地引脚建议连接≥10mm² 覆铜区域，增强 EMI 抑制。

• 定位精度：使用治具确保母座垂直安装，倾斜角度≤1.5°，避免公母座对插时产生应力导致接触不良。

2. 使用环境

• 温湿度范围：工作温度 - 40℃至 85℃，存储温度 - 50℃至 90℃，湿度≤85% RH（无冷凝），避免强腐蚀性液体及高粉尘环境。

• 电流限制：持续工作电流建议≤4.5A，瞬时峰值≤6A，搭配 eMarker 芯片线缆可实现 100W 功率传输，普通线缆可能引发过热。

3. 维护与存储

• 定期清洁：每季度用无水酒精擦拭接口，去除灰尘及氧化物，禁止使用金属工具触碰端子表面镀层。

• 长期存储：未使用时需密封于干燥环境（湿度≤60%），建议搭配防尘帽防止异物进入，存储周期≤2 年。

4. 兼容性提示

• 接口匹配：需与符合 USB-IF 标准的 TYPE C 公头配合使用，非标准接口可能导致协议握手失败或接触不良。

• 线缆选择：传输大电流时需使用带 eMarker 芯片的认证线缆，确保电流承载能力及协议兼容性。
