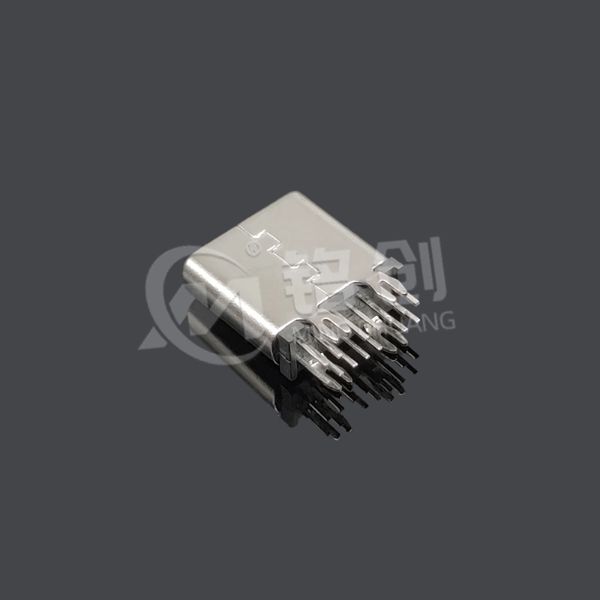

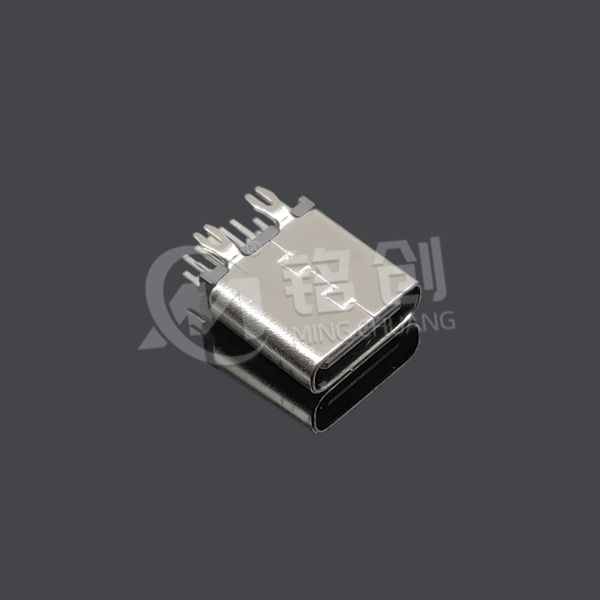

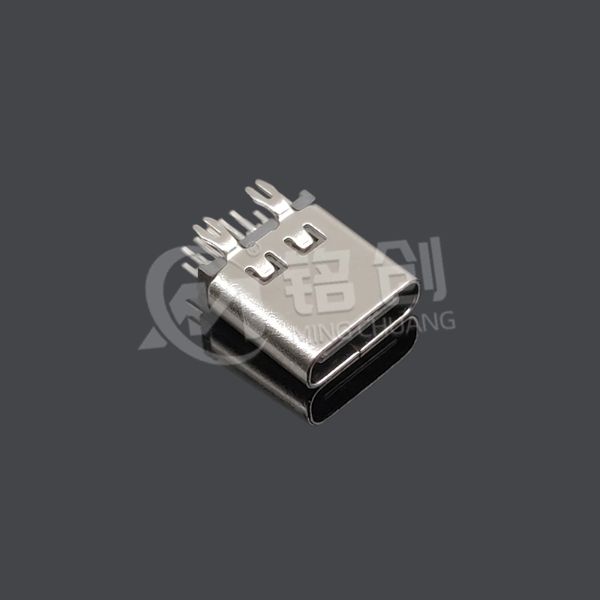

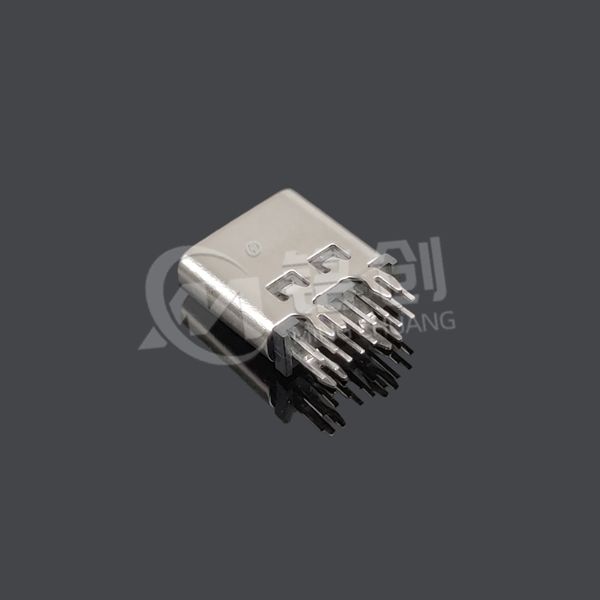

TYPE C母座14PIN 立插 L=8.8 四鱼叉脚脚长2.0 三模 有弹 304 黄铜 LCP

1. 结构设计

• 14PIN 功能布局：包含 TX/RX 差分信号对、VBUS/GND 电源引脚、CC1/CC2 协议引脚，支持 USB3.1 GEN2（10Gbps）、DisplayPort Alt Mode（4K 视频）及 PD 3.0（20V/5A），满足高速数据、音视频传输及大功率充电需求。

• 立插式安装：垂直焊接于 PCB 板，高度 L=8.8mm，节省水平空间，适合紧凑型设备（如笔记本电脑、扩展坞）的主板布局。

• 四鱼叉脚设计：脚长 2.0mm，与 PCB 板焊接面积比传统插脚增加 50%，抗振动性能提升 40%，经测试可承受 30m/s² 加速度振动无松动。

• 三模成型工艺：通过冲压模、注塑模、组装模一体化生产，针脚间距公差 ±0.015mm，外壳与绝缘体配合间隙≤0.03mm，确保公母座插拔顺畅。

• 弹性接触结构：内置磷青铜弹片（硬度 HV 200-250），提供 3-5N 接触压力，接触电阻≤30mΩ，有效应对设备公差导致的接触不良问题。

2. 材质与性能

• 304 不锈钢外壳：厚度 0.3mm，表面镀镍 50μ”，盐雾测试 72 小时无腐蚀，抗电磁干扰（EMI）能力达 - 50dB，适用于医疗、工业等高干扰环境。

• 高导黄铜端子：C2680 黄铜（含铜 65%）基材，表面镀金 3μm，导电率≥20MS/m，插拔寿命≥10000 次，接触电阻年变化率≤5%。

• LCP 绝缘体：耐温 260℃（回流焊兼容），绝缘电阻≥1000MΩ，阻燃等级 UL94V-0，满足 V0 级防火要求，适合长期高温工作场景。

3. 工艺优势

• 自动化三模生产：高速冲压模具精度达 ±0.005mm，注塑成型缩水率控制在 0.1-0.2%，单件生产周期缩短至 8 秒，量产良品率≥99.2%。

• 全检工艺：100% 进行接触电阻测试（≤30mΩ）、绝缘耐压测试（1500V AC/1min）、插拔力测试（3-5N），确保每件产品性能达标。

4. 应用场景

• 消费电子：笔记本电脑、显示器（支持 PD 快充 + 视频传输）、游戏主机（高速数据同步）。

• 工业设备：工业控制板（抗振动、抗干扰）、医疗仪器（安全合规）、车载电子（耐温 - 40℃至 85℃）。

• 扩展配件：USB-C 扩展坞、显卡外接盒（多协议兼容）、大功率充电器（100W PD 支持）。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 行业认证

• USB-IF 认证：通过 USB3.1 GEN2 及 USB PD 3.0 认证（TID No.XXXX），符合 USB Type-C 规范 R2.1，支持 eMarker 线缆识别及动态功率分配。

• 安全认证：UL 498 认证（文件号 EXXXXXX），符合 IEC 60950-1 安全标准，耐压测试 1500V AC 无击穿，端子拉力≥5N。

• 环保认证：RoHS 2.0/REACH SVHC 合规，304 不锈钢 / 黄铜 / LCP 均为可回收材料，生产过程通过 ISO 14001 环境管理体系认证。

2. 可靠性测试

• 插拔寿命：10000 次插拔后接触电阻≤40mΩ，弹片形变量≤0.1mm。

• 振动测试：10-500Hz，振幅 0.35mm，持续 2 小时无接触不良。

• 高低温循环：-40℃至 85℃，500 次循环后接触电阻变化≤8%。

• 湿度测试：95% RH 环境下存放 48 小时，绝缘电阻≥500MΩ。

• 环境测试：

• 机械测试：

• 电磁兼容（EMC）：通过 CISPR 32 Class B 辐射测试，辐射噪声≤40dBμV/m（30-1000MHz）。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装规范

• 焊盘孔径：鱼叉脚适配 0.8mm 孔径，焊盘间距公差 ±0.05mm。

• 接地设计：外壳接地引脚需连接 PCB 大面积覆铜（≥20mm²），提升 EMI 抑制效果。

• 焊接参数：波峰焊温度 255-265℃，焊接时间 3-5 秒；手工焊温度≤320℃，避免高温损伤 LCP 绝缘体。

• PCB 设计：

• 定位要求：使用治具确保母座垂直安装，倾斜角度≤1.5°，避免公母座对插时应力集中。

2. 使用环境

• 温度 / 湿度：工作温度 - 40℃至 85℃，存储温度 - 50℃至 90℃，湿度≤85% RH（无冷凝）。

• 禁忌场景：避免接触强腐蚀性液体（如酒精、溶剂）、高浓度粉尘（＞100mg/m³）及强磁场（＞100mT）环境。

3. 维护建议

• 定期清洁：每季度用无水酒精（纯度≥99%）擦拭接口，去除灰尘及氧化物，禁止使用金属工具触碰弹片。

• 长期存储：未使用时需密封于干燥环境（湿度≤60%），建议搭配防尘帽防止异物进入，存储周期≤2 年。

4. 兼容性提示

• 设备匹配：需与符合 USB-IF 标准的 TYPE C 公头配合，非标准接口可能导致协议握手失败或接触不良。

• 线缆选择：传输 10Gbps 数据或 100W 电力时，需使用带 eMarker 芯片的认证线缆，普通线缆可能引发性能降级或过热。
