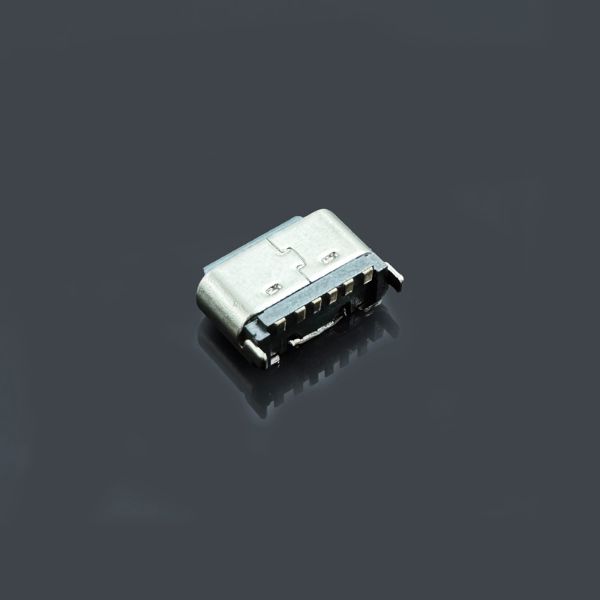

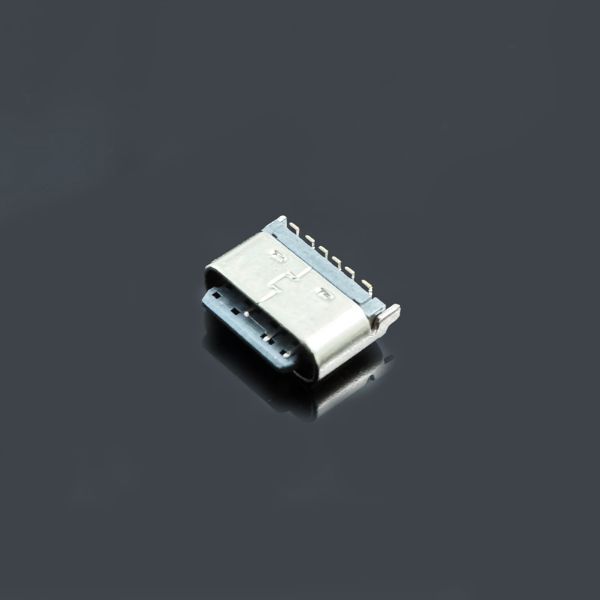

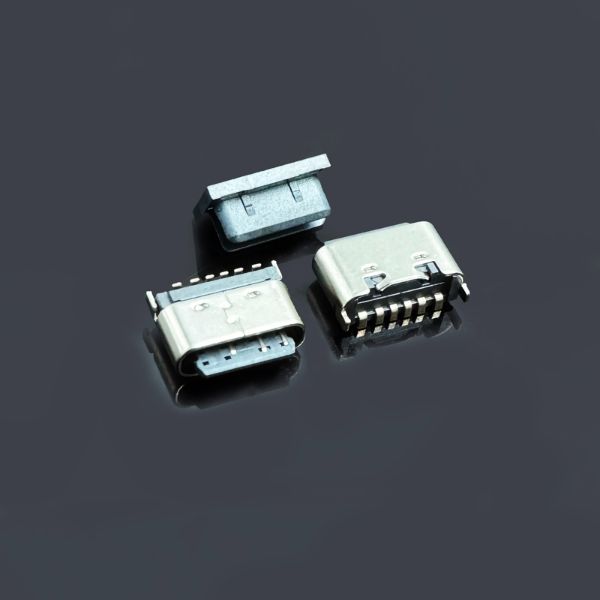

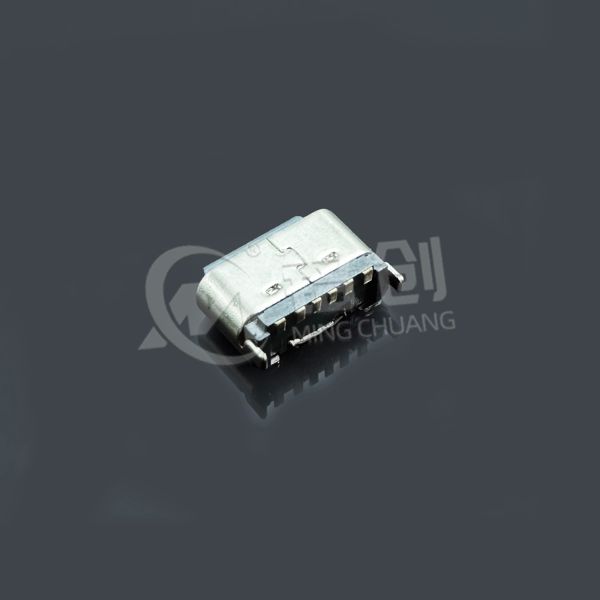

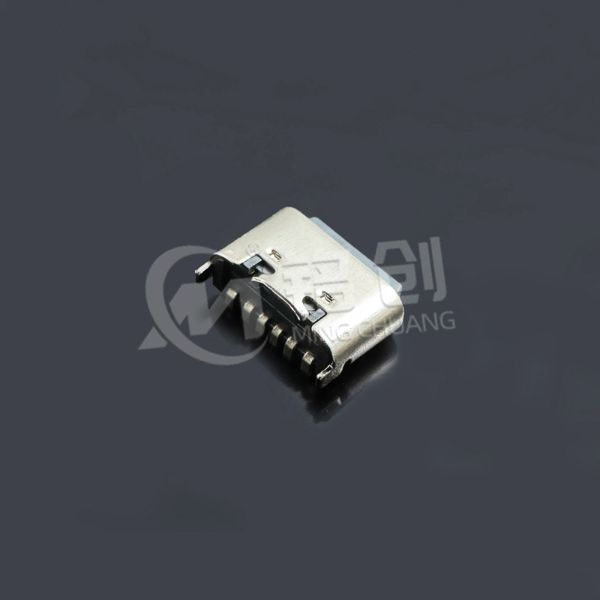

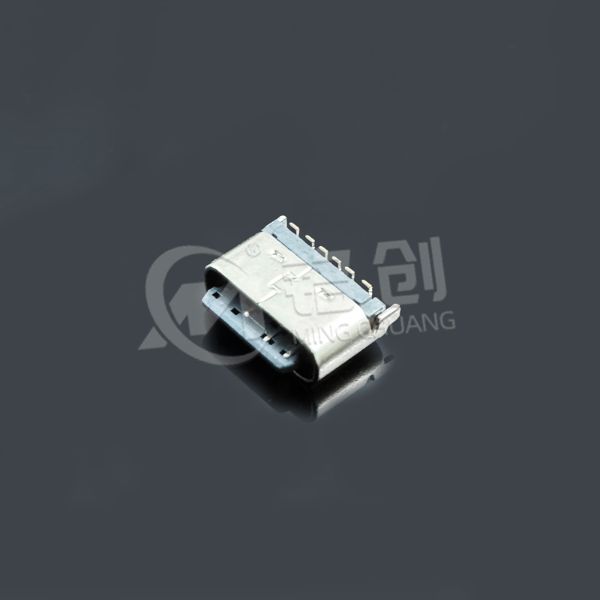

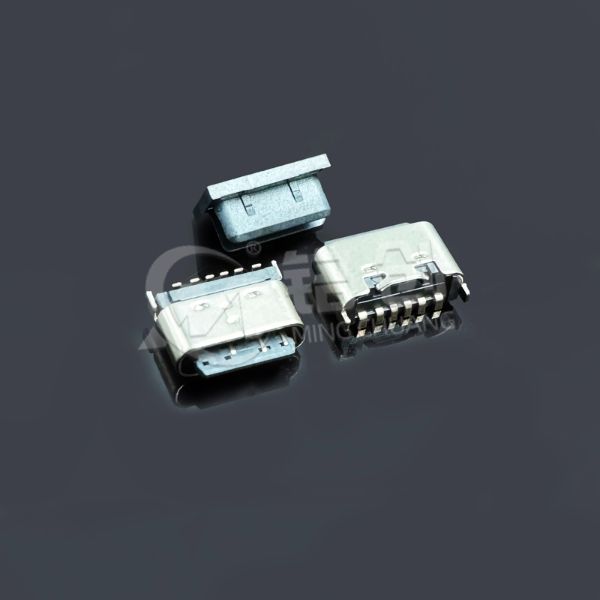

TYPE C母座6PIN 立贴 L=5.0 短体 一模 无弹 黄铜 LCP

1. 结构设计

• 立贴式安装：通过 4 个插脚垂直焊接于 PCB 板表面（SMT 工艺），板上高度仅 5.0mm，节省空间且稳固性强，可承受 5N 横向拉力。

• 短体 L=5.0mm：整体尺寸紧凑，适合智能手表、迷你充电器等小型设备的内部布局，针脚间距公差控制在 ±0.02mm 以内。

• 6PIN 针脚定义：包含 VBUS（电源正）、GND（电源负）、CC1/CC2（PD 协议识别），专注电力传输，不支持数据功能。

• 无弹片设计：通过精密注塑结构确保端子与公头紧密接触，减少因弹片疲劳导致的连接失效，插拔寿命达 10000 次以上，接触电阻≤40mΩ。

2. 材质特性

• 黄铜端子：C2680 黄铜基材，导电率高（≥205MPa 抗拉强度），表面镀金 0.8μm，盐雾测试 24 小时无腐蚀，接触电阻≤40mΩ。

• LCP 绝缘体：耐 260℃回流焊高温，耐酸碱腐蚀，绝缘电阻≥100MΩ，符合 RoHS 环保标准。

• 不锈钢外壳：冲压成型外壳镀镍，增强抗干扰能力，同时提供机械保护，通过 500 次插拔后无变形。

3. 工艺优势

• 精密注塑：LCP 绝缘体采用一模成型工艺，尺寸精度高，针脚位置误差≤±0.01mm，确保与公头精准对接。

• 环保生产：全流程符合 RoHS 标准，LCP 材料可回收利用，生产过程中废弃物处理严格遵循 ISO 14001 要求。

• 可靠性测试：通过 - 40℃至 + 85℃温度冲击测试（5 次循环）、10000 次插拔测试（接触电阻变化≤5mΩ）、5N 横向拉力测试（无松动）。

4. 应用场景

• 智能家居：温控器、传感器等模块，利用其短体设计实现紧凑布局，稳定传输电力。

• 可穿戴设备：智能手环、无线耳机充电仓，支持 PD 快充协议，确保快速充电与设备识别。

• 工业设备：小型控制器、医疗仪器，耐受高温环境，满足长期可靠运行需求。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 行业认证

• USB-IF 认证：符合 USB PD 3.0 标准，支持 5V/3A 电力传输，通过 USB-IF 协会的电气性能与机械性能测试。

• UL 认证：绝缘体材料通过 UL94V-0 防火测试，端子电气强度符合 UL 498 标准，可承受 300V AC 耐压测试。

• 环保认证：原材料符合 RoHS 2.0 标准，无铅、汞等有害物质，LCP 材料可回收利用。

2. 可靠性验证

• 盐雾测试：24 小时 5% 浓度盐雾环境下，端子与外壳无明显腐蚀。

• 振动测试：在 10-500Hz 频率范围内，振幅 0.35mm 条件下，持续振动 2 小时无接触不良。

• 插拔寿命：10000 次插拔后，接触电阻≤50mΩ，满足 IEC 61076-3-106 标准。

3. 安全性设计

• 过流保护：内置电流限制机制，当电流超过 3A 时自动断开，防止设备过载。

• 防反插功能：对称引脚布局支持正反盲插，避免因误插导致的短路风险。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装规范

• 焊接参数：推荐回流焊温度 250℃±5℃，预热 150-200℃持续 90-120 秒，避免高温损坏 LCP 绝缘体。

• 焊盘匹配：PCB 板焊盘孔径建议 0.5mm，引脚插入深度需达 0.95mm，确保焊接强度。

• 定位柱使用：外壳两侧定位柱需与 PCB 板定位孔配合，公差控制在 ±0.05mm 以内，防止安装歪斜。

2. 使用环境

• 温度范围：-40℃至 + 85℃，避免长期暴露于高温（＞85℃）或高湿（＞85% RH）环境。

• 磁场干扰：远离强磁场（＞100mT），防止影响 CC 引脚的 PD 协议通信。

3. 维护建议

• 定期检查：每季度清洁端子表面氧化层，使用软布蘸无水酒精擦拭，避免使用尖锐工具损伤镀金层。

• 长期存放：分离公母座，防止端子长期挤压变形，建议在干燥环境下储存（湿度≤60%）。

4. 兼容性提示

• 电力匹配：确保设备输入电压 / 电流在母座额定范围内（5V/3A），避免过载损坏。

• 协议支持：仅支持 USB PD 协议，需搭配带 E-Marker 芯片的线缆实现 100W 大功率传输。
