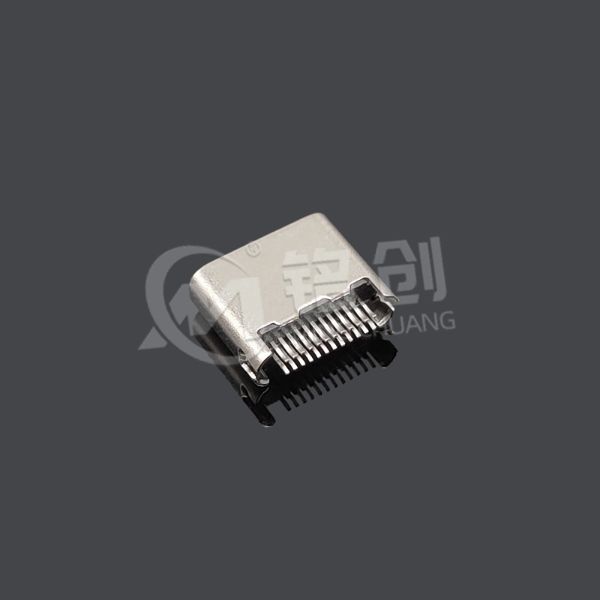

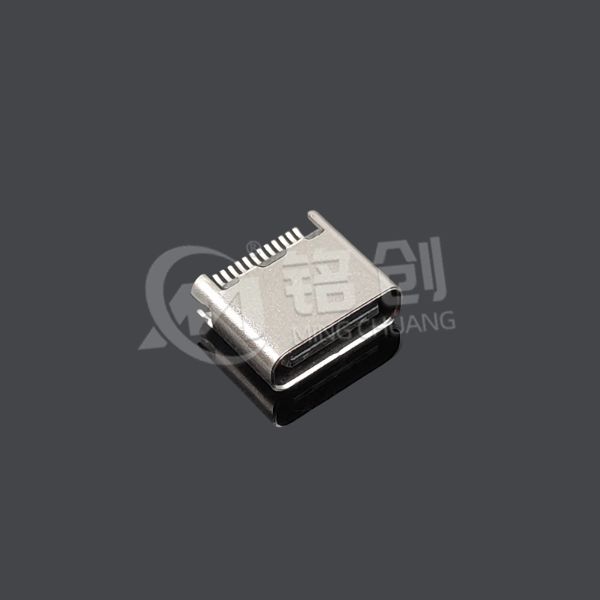

TYPE C母座24PIN 夹板0.8 L=5.8 超短体间距0.5 三模 无弹 黄铜 LCP

核心技术参数

• 电气性能：

• 数据传输：USB3.1 Gen2（10Gbps）、USB2.0（480Mbps），兼容 USB4 与 Thunderbolt 3 协议；DisplayPort 1.4 支持 4K@60Hz（HBR3），兼容 HDMI 2.0 转接。

• 供电能力：USB PD 3.0 协议，支持 20V/5A（100W）供电，兼容 PPS（3.3-11V/5A）、QC4 + 等快充协议，具备动态电压调整功能。

• 引脚配置：24PIN 包含 4 组 USB3.1 差分对、4 组 DP 通道、2 路 CC 配置引脚及 VBUS/GND 供电引脚，支持 DRP（双角色端口）模式。

• 物理设计：

• 安装方式：夹板式 SMT 焊接，夹板厚度 0.8mm，适配 0.5mm 超短体间距，PCB 焊盘间距公差 ±0.02mm，整体高度 5.8mm（±0.1mm）。

• 结构创新：无弹片设计，采用不锈钢外壳卡扣与 PCB 板锁合，抗振动（5-500Hz，10G 加速度）与冲击（50G，11ms）性能符合 IPC-9592 标准，机械寿命提升至 10000 次插拔。

• 材料工艺：端子为 C26800 黄铜合金（含铜 65%，锌 35%），表面镀金 30 微英寸（0.76μm）抗氧化；外壳采用 LCP（日本宝理 E5008L）注塑成型，吸水率＜0.02%，可承受 260℃回流焊。

• 环境适应性：

• 工作温度：-40℃至 105℃，湿度 5%-95% RH（无冷凝），部分型号可选 IPX7 防水（1 米水深浸泡 30 分钟）。

• 电磁兼容：通过 CE/FCC 认证，外壳集成 EMI 屏蔽层，1GHz-10GHz 频段屏蔽效能＞60dB，支持 HDCP 2.3 内容保护协议。

应用场景

1. 消费电子：

• 超薄笔记本电脑 / 平板：超短体设计适配 3mm 以下机身厚度，支持 Thunderbolt 3 扩展坞连接，实现 40Gbps 数据传输与 4K 视频输出。

• 智能家居终端：在智能电视、VR 头显中实现高速数据与视频同步，100W PD 快充支持设备快速补电。

2. 工业控制：

• 微型传感器模块：-40℃宽温环境下稳定传输工业数据，0.5mm 间距适配高密度 PCB 布局，无弹片设计避免振动导致的接触不良。

• 医疗微创手术设备：LCP 材质可耐受高温高压消毒（134℃，30 分钟），USB3.1 Gen2 支持实时影像传输，符合 ISO 10993 生物相容性标准。

3. 汽车电子：

• 车载中控屏 / 后视镜：支持 DisplayPort Alt 模式传输车载影音信号，USB PD 为行车记录仪、车载冰箱供电，符合 AEC-Q200（-40℃至 125℃）环境测试标准。

材料与工艺

• 端子：C26800 黄铜具有良好的导电性（≥28% IACS）和延展性，镀金层采用脉冲电镀工艺，晶粒密度提升 2 倍，接触阻抗长期稳定＜30mΩ，可承受 5000 次以上插拔。

• 外壳：LCP 材料具有低介电常数（ε=2.9）与高耐化学性，可抵抗工业油污与医疗消毒剂侵蚀，0.5mm 间距下成型精度达 ±0.015mm，避免引脚短路。

• 焊接工艺：支持回流焊（峰值 255℃，60 秒），夹板式设计增强焊接强度，焊点抗拉强度＞8N，适用于 0.8mm 超薄 PCB 板。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 行业认证：

• 协议认证：通过 USB-IF（USB3.1 Gen2/PD3.0）、VESA（DisplayPort 1.4）、HDMI 协会（HDCP 2.3）认证，确保与主流设备兼容。

• 环保认证：符合 RoHS 2011/65/EU（无铅、无卤素）、ELV 2000/53/EC 标准，LCP 材料可回收利用率＞90%，黄铜端子铅含量＜0.1%。

• 安全认证：UL 94 V-0 阻燃等级，CE/FCC 电磁兼容认证，IPX7 防水通过第三方实验室检测，医疗场景可定制 ISO 10993 细胞毒性测试。

2. 行业标准：

• 工业应用符合 ISO 13849-1（PLd）机械安全标准，汽车电子满足 AEC-Q200 Rev E（振动、温度循环）与 ISO 16750-2（电气负荷）要求。

3. 质量管控：

• 生产全程通过 ERP 系统追溯，每批次抽样进行：盐雾测试（48 小时，5% NaCl）、热循环测试（-40℃至 105℃，1000 次）、接触阻抗动态测试（10 万次插拔后 ΔR＜10%）。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装要求：

• 焊接温度控制：回流焊峰值≤255℃，217℃以上保持时间 60-90 秒，建议使用氮气保护焊（O2 含量＜100ppm），避免 LCP 外壳氧化变色。

• 定位精度：0.5mm 超短间距需使用高精度贴片机（精度 ±0.01mm），建议设计 Mark 点辅助对位，焊接后用 3D AOI 检查引脚偏移量＜0.03mm。

2. 使用限制：

• 非防水型号禁止暴露于潮湿环境，防水型号长期使用后需检查密封圈（氟橡胶材质，建议更换周期 1-2 年）。

• 高电流应用时需确保 PCB 铜箔厚度≥50μm（1.4oz），VBUS 引脚建议并联 100nF 陶瓷电容（X7R 材质）抑制纹波，避免过热。

3. 兼容性说明：

• 三模协议需设备端芯片支持（如 TI TUSB8041、Intel JHL8040），建议在产品规格书中注明兼容芯片列表；非认证线缆可能导致 PD 协议握手失败，推荐搭配 USB-IF 认证的 EMarker 线缆（如 USB4 Gen3 线缆）。

4. 维护建议：

• 工业环境中建议每季度用压缩空气（0.5MPa）清理接口灰尘，避免 0.5mm 间距引脚间异物短路；医疗设备使用后可用 75% 乙醇擦拭外壳，禁止使用含氯消毒剂。

• 长期闲置时需使用防尘盖（LCP 材质）保护接口，存储环境温度 - 20℃至 60℃，湿度≤60% RH，防止黄铜端子氧化。
