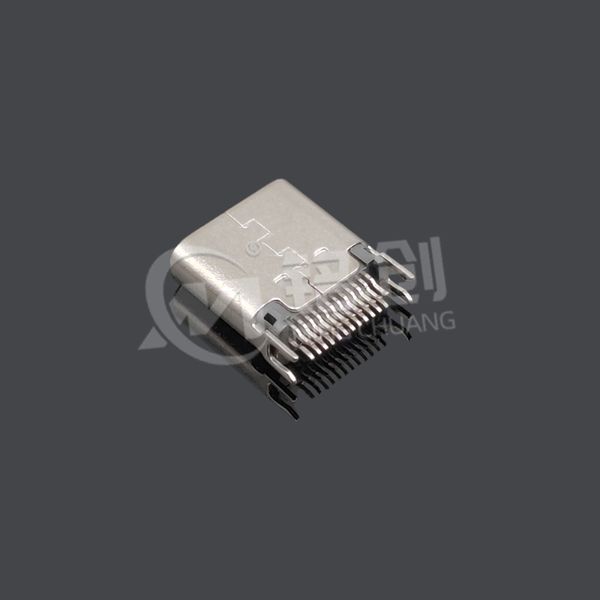

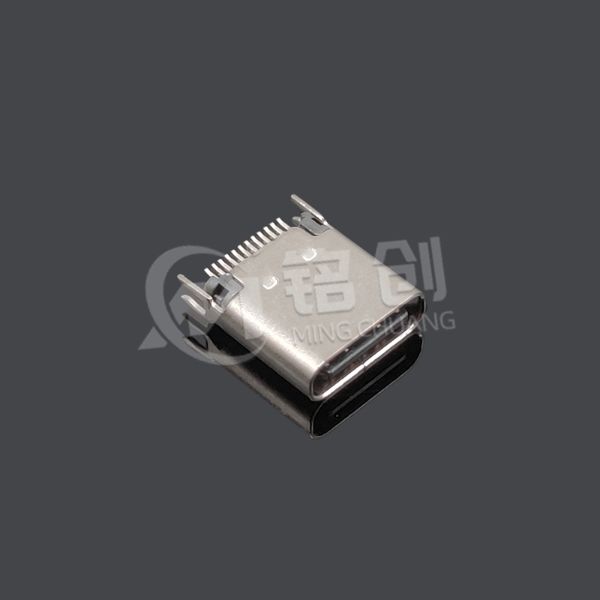

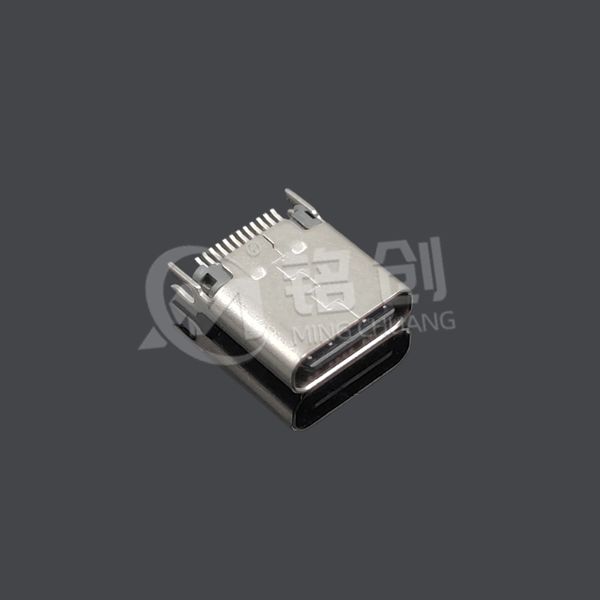

TYPE C母座24PIN 夹板0.8 L=8.8 三模 无弹 黄铜 LCP

核心技术参数

• 电气性能：

• 数据传输：支持 USB3.1 Gen2（10Gbps）、USB2.0（480Mbps），兼容 USB4 与 Thunderbolt 3；DisplayPort 1.4 支持 4K@60Hz，兼容 HDMI 2.0 转接。

• 供电能力：USB PD 3.0 协议，支持 20V/5A（100W）供电，兼容 PPS、QC4 + 等快充协议，具备动态电压调整功能。

• 引脚配置：24PIN 包含 4 组 USB3.1 差分对、4 组 DP 通道、2 路 CC 引脚及 VBUS/GND，支持 DRP 双角色模式。

• 物理设计：

• 安装方式：夹板式 SMT 焊接，适配 0.5mm 超短间距，PCB 焊盘公差 ±0.02mm，整体高度 8.8mm±0.1mm。

• 结构创新：无弹片设计，不锈钢外壳卡扣与 PCB 锁合，抗振动（5-500Hz，10G）与冲击（50G）性能符合 IPC-9592，机械寿命达 10000 次插拔。

• 材料工艺：端子为 C26800 黄铜（含铜 65%），表面镀金 30 微英寸；外壳采用 LCP（宝理 E5008L）注塑，吸水率＜0.02%，可承受 260℃回流焊。

• 环境适应性：

• 工作温度：-40℃至 105℃，湿度 5%-95% RH（无冷凝），可选 IPX7 防水（1 米水深 30 分钟）。

• 电磁兼容：通过 CE/FCC 认证，外壳 EMI 屏蔽层在 1GHz-10GHz 频段屏蔽效能＞60dB，支持 HDCP 2.3 加密。

应用场景

1. 消费电子：

• 超薄笔记本 / 平板：适配 3mm 以下机身，支持 Thunderbolt 3 扩展坞，实现 40Gbps 数据传输与 4K 视频输出。

• 智能家居：智能电视、VR 头显的高速数据与视频同步，100W PD 快充支持设备快速充电。

2. 工业控制：

• 微型传感器：-40℃宽温下稳定传输工业数据，0.5mm 间距适配高密度 PCB，无弹片设计抗振动。

• 医疗设备：LCP 材质可耐受 134℃高温消毒，USB3.1 Gen2 支持实时影像传输，符合 ISO 10993 标准。

3. 汽车电子：

• 车载中控屏：DisplayPort Alt 模式传输影音信号，USB PD 为车载设备供电，符合 AEC-Q200（-40℃至 125℃）标准。

材料与工艺

• 端子：C26800 黄铜兼具导电性与延展性，脉冲电镀镀金层晶粒密度提升 2 倍，接触阻抗长期稳定＜30mΩ，可承受 5000 次以上插拔。

• 外壳：LCP 材料介电常数 ε=2.9，耐化学腐蚀，0.5mm 间距成型精度 ±0.015mm，避免引脚短路。

• 焊接工艺：支持回流焊（峰值 255℃，60 秒），夹板设计增强焊点强度（抗拉＞8N），建议氮气保护焊防止 LCP 氧化。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 行业认证：

• 协议认证：通过 USB-IF（USB3.1 Gen2/PD3.0）、VESA（DisplayPort 1.4）、HDMI 协会（HDCP 2.3）认证。

• 环保认证：符合 RoHS 2011/65/EU（无铅无卤素）、ELV 标准，LCP 可回收利用率＞90%，黄铜端子铅含量＜0.1%。

• 安全认证：UL 94 V-0 阻燃，CE/FCC 电磁兼容，IPX7 防水通过第三方检测，医疗场景可定制 ISO 10993 测试。

2. 行业标准：

• 工业应用符合 ISO 13849-1（PLd），汽车电子满足 AEC-Q200 Rev E 与 ISO 16750-2 要求。

3. 质量管控：

• 全程 ERP 追溯，每批次抽样进行盐雾测试（48 小时）、热循环（-40℃至 105℃，1000 次）、接触阻抗动态测试（10 万次插拔后 ΔR＜10%）。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装要求：

• 焊接温度：回流焊峰值≤255℃，217℃以上保持 60-90 秒，使用高精度贴片机（精度 ±0.01mm），Mark 点辅助对位，3D AOI 检查引脚偏移＜0.03mm。

• 定位精度：0.5mm 间距需控制 PCB 焊盘公差，建议设计定位柱（直径 1.0mm，高度 2.0mm）增强稳定性。

2. 使用限制：

• 非防水型号禁止潮湿环境，防水型号需定期检查密封圈（氟橡胶，更换周期 1-2 年）。

• 高电流应用时 PCB 铜箔厚度≥50μm，VBUS 引脚并联 100nF 陶瓷电容（X7R）抑制纹波，避免过热。

3. 兼容性说明：

• 三模协议需设备端芯片支持（如 TI TUSB8041），建议搭配 USB-IF 认证的 EMarker 线缆（如 USB4 Gen3）。

4. 维护建议：

• 工业环境每季度用压缩空气清理接口灰尘，医疗设备用 75% 乙醇擦拭，禁止含氯消毒剂。

• 长期闲置时用 LCP 防尘盖保护接口，存储温度 - 20℃至 60℃，湿度≤60% RH，防止黄铜端子氧化。
