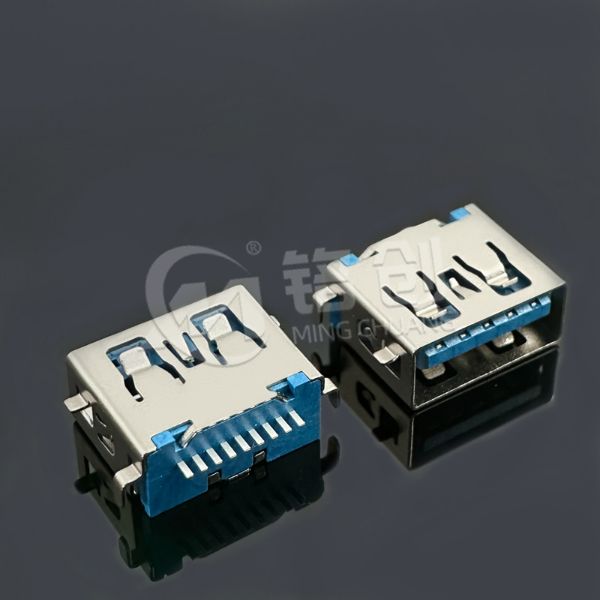

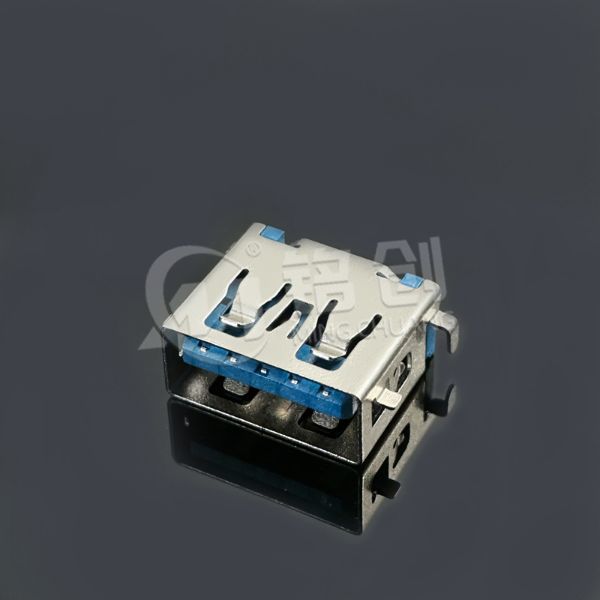

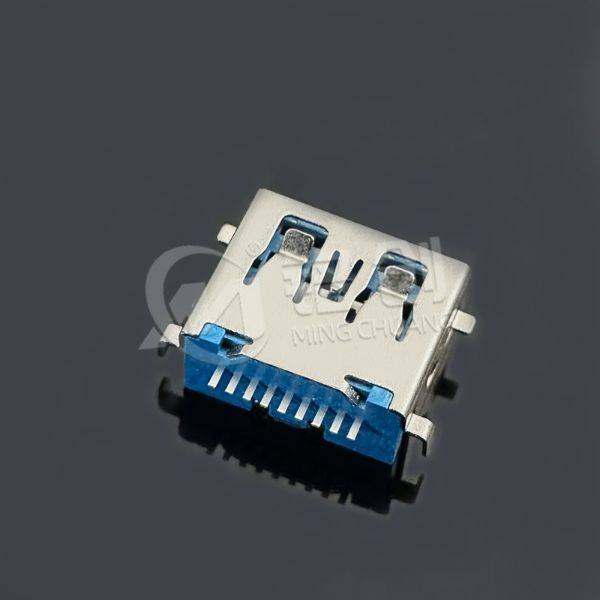

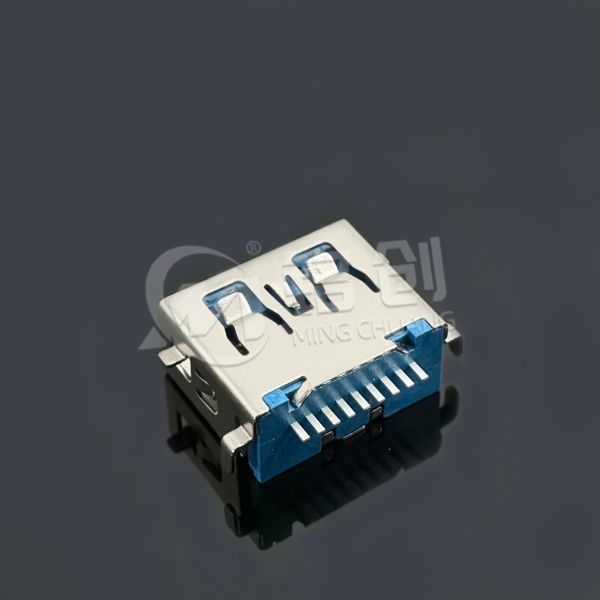

USB AF 3.0 沉板2.3 L=10.5无边

核心技术参数

• 电气性能：严格遵循 USB3.0 协议标准，数据传输速率最高可达 5Gbps，轻松应对高速数据交互需求，如 4K 视频传输、大文件快速拷贝等场景。供电方面，输出电压为直流 5.0V±5%，与 USB2.0 相同，但最大输出电流提升至 0.9A，能够为更多设备稳定供电，相比 USB2.0 可输出更大功率，满足部分对供电要求较高的外接设备。同时，该母座支持 USB3.0 新增的电源管理功能，包括待机、睡眠等模式，有效降低能耗，更加节能环保。

• 物理设计：采用沉板 2.3mm 的安装工艺，这种设计使产品在安装到 PCB 板上时，整体高度得到有效控制，特别适合对空间要求苛刻的电子产品内部布局。整体高度 L=10.5mm，相较于传统连接器更为紧凑。独特的无边框设计不仅在外观上更加简洁美观，还进一步节省了 PCB 板上的空间，方便进行更密集的电路布局。采用标准的 16PIN 设计，引脚布局精准，确保信号传输的准确性与稳定性，且能良好适配各类符合 USB3.0 标准的插头。

• 环境适应性：工作温度范围为 - 40°C 至 85°C，可在极寒与高温等恶劣环境下正常工作，无论是在寒冷的户外设备，还是在高温运行的工业设备中，都能保持稳定性能。具备一定的抗振动与抗冲击能力，通过模拟实际使用场景中的振动与冲击测试，能够在车辆行驶颠簸、工业机械运转振动等环境下，依然保持良好的连接状态，确保数据传输不间断。同时，产品的外壳及内部材料具备良好的抗氧化与抗腐蚀性能，可在一定程度上抵御潮湿、灰尘等环境因素的侵蚀，延长产品使用寿命。

应用场景

1. 消费电子领域：在智能手机、平板电脑、笔记本电脑等设备中广泛应用。例如，可用于笔记本电脑的外接扩展坞接口，通过该接口连接扩展坞后，能够实现高速数据传输，同时外接多个 USB 设备，如鼠标、键盘、移动硬盘等，满足用户在办公、娱乐等场景下的多样化需求。在智能手机中，可用于连接外部显示器，实现手机内容的大屏显示，提升用户的视觉体验，满足移动办公、观影等场景。

2. 汽车电子领域：适用于车载多媒体系统，如连接车载中控屏与手机，实现手机投屏功能，方便驾驶员在驾驶过程中更安全地操作手机功能，如导航、音乐播放等。也可用于连接行车记录仪、车载吸尘器等车载设备，为这些设备提供稳定的数据传输与供电支持，确保设备在车辆行驶过程中的正常运行。

3. 工业控制领域：在工业自动化生产线设备中，可用于连接各类传感器、执行器等设备，实现设备之间的数据快速交互与控制指令传输。例如，在智能工厂的自动化流水线上，通过该 USB AF 3.0 母座连接数据采集设备与控制系统，能够实时、高速地传输生产过程中的各类数据，如产品质量检测数据、设备运行状态数据等，助力工业生产的智能化管理与高效运行。

材料与工艺

• 端子：采用高纯度的磷铜作为基材，这种材料具有优良的导电性与机械性能。端子表面进行了镀金处理，镀金厚度达到 3μm，有效降低接触电阻，提升了端子的导电性与抗氧化能力，确保在长期使用过程中，信号传输稳定可靠，不易出现接触不良等问题。同时，该端子能够承受 260°C 的回流焊高温，满足 SMT（表面贴装技术）的加工要求，保证了产品在生产过程中的焊接质量与稳定性。

• 外壳：外壳选用高强度的工程塑料材质，经过精密注塑成型工艺制作而成。这种工程塑料具有良好的绝缘性能、机械强度以及阻燃性能，能够有效保护内部电路免受外界环境的影响。外壳表面经过特殊处理，具有一定的耐磨、抗刮性能，确保产品在日常使用过程中保持良好的外观状态。

• 绝缘部分：绝缘材料采用 LCP（液晶聚合物），LCP 具有高绝缘性、高强度、耐高温等突出特性。在 280°C 的高温环境下，LCP 仍能保持稳定的物理与化学性质，为产品在高温工作环境下提供可靠的绝缘保障，防止出现漏电、短路等安全问题，确保产品的安全稳定运行。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 行业认证：

• USB-IF 认证：通过了 USB-IF 组织的严格认证，完全符合 USB3.0 标准，这意味着产品在数据传输的兼容性、稳定性以及电气性能等方面都达到了行业认可的高标准。无论是与各类 USB3.0 设备连接，还是向下兼容 USB2.0 设备，都能确保数据传输的顺畅与稳定，为用户提供可靠的使用体验。

• 环保认证：产品严格遵循欧盟 RoHS 2011/65/EU 指令要求，不含有铅、汞、镉、六价铬、多溴联苯及其醚等有害物质，从原材料的选择到生产加工过程，都严格把控，确保产品绿色环保。同时，产品也满足 ELV 2000/53/EC 环保标准，符合可持续发展的理念，为环境保护贡献力量。

• 安全认证：取得了 UL 94 V-0 阻燃等级认证，产品所使用的材料具备出色的阻燃性能，在遇到火源时，能够有效阻止火势蔓延，降低火灾风险，保障使用环境的安全。此外，产品还通过了 CE、FCC 电磁兼容认证，在正常使用过程中，不会对周围的电子设备产生电磁干扰，同时自身也具备较强的抗电磁干扰能力，确保在复杂的电磁环境下依然能稳定运行。

2. 行业规范：

• 在工业应用方面，满足 ISO 13849-1 机械安全标准。在工业生产环境中，设备往往需要面临复杂的机械运行状况，该产品在设计与生产过程中充分考虑了机械安全因素，如在振动、冲击等机械应力作用下，能够保证连接的可靠性与稳定性，不会因机械外力而导致连接松动、损坏，从而确保工业生产过程的安全与稳定。

• 对于汽车电子应用，产品符合汽车行业相关标准。汽车内部环境复杂，存在高温、高湿度、强振动等恶劣条件，产品经过了严格的汽车行业标准测试，包括振动测试、冲击测试、温度循环测试等，能够适应汽车内部的恶劣使用条件，为汽车电子设备提供可靠的连接解决方案。

3. 生产管控：

• 整个生产过程采用先进的 ERP（企业资源计划）系统进行全面管理。从原材料的采购环节开始，对每一批次的原材料供应商、进货时间、质量检测报告等信息进行详细记录与跟踪；在生产加工过程中，对每一道生产工序的操作参数、操作人员、生产时间等进行实时监控与记录；到成品检验环节，对每一个成品的检验结果、检验人员、检验时间等信息进行留存。通过这种全程追溯管理，能够快速、准确地查找产品质量问题的根源，以便及时采取措施进行改进，确保产品质量的稳定性与可靠性。

• 每批次产品均需经过严格的 100% 电气性能测试，包括接触阻抗测试，确保端子之间的接触电阻在标准范围内，保证良好的导电性能；绝缘电阻测试，检测产品的绝缘性能是否符合要求，防止漏电风险；耐电压测试，验证产品在规定电压下的绝缘可靠性。此外，还需进行模拟实际使用环境的耐久性测试，如插拔寿命测试，确保产品在经过一定次数的插拔后，依然能保持良好的性能。通过这些严格的测试流程，保证每一个出厂产品的质量都符合高标准。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装要求：

• 焊接操作时，务必严格控制温度。对于采用 SMT 工艺进行焊接的情况，建议回流焊温度曲线的峰值控制在 255°C 以内，并且持续时间不宜超过 60 秒。过高的温度可能会对端子的金属结构以及 LCP 绝缘部分造成不可逆的损坏，影响产品的电气性能与绝缘性能。

• 在进行沉板安装时，由于沉板 2.3mm 的设计对安装精度要求较高，需使用高精度的贴片机进行操作。要确保引脚与 PCB 焊盘能够精准对位，偏差应严格控制在 ±0.05mm 以内。只有保证精准的安装，才能实现良好的电气连接，确保信号传输稳定，同时也能保证产品的机械稳定性，避免在后续使用过程中出现引脚松动等问题。

2. 使用限制：

• 虽然产品支持 USB3.0 的 5Gbps 高速传输速率，但在实际使用中，数据传输速率可能会受到外接设备性能、连接线缆质量等多种因素的影响。例如，如果连接的是 USB2.0 设备，数据传输速率将自动降至 USB2.0 的标准，即最高 480Mbps。此外，若使用的 USB 连接线不符合 USB3.0 标准，存在阻抗过大等问题，也会导致传输速率下降，甚至出现数据传输不稳定、丢包等现象。

• 在供电方面，尽管产品能够提供 5.0V±5% 的输出电压以及 0.9A 的最大输出电流，但在实际应用中，需要根据所连接设备的功率需求合理使用。如果连接的多个设备总功率超过了产品的供电能力，可能会导致设备无法正常工作，甚至损坏产品。例如，若连接多个高功率的移动硬盘同时工作，可能会出现供电不足的情况，此时应考虑使用外部供电设备进行辅助供电。

3. 兼容性说明：

• 该 USB AF 3.0 母座具备良好的兼容性，能够与 USB2.0 和 USB3.0 设备进行连接。当与 USB2.0 设备连接时，产品会自动识别并切换到 USB2.0 模式，数据传输速率相应调整为 USB2.0 的标准速率。在这种情况下，仅使用 USB2.0 对应的引脚进行数据传输与供电，而 USB3.0 特有的引脚则处于未激活状态。

• 为了确保产品能够发挥最佳性能，建议搭配通过 USB-IF 认证的 USB 连接线使用。非认证的连接线可能存在电气性能不达标、信号屏蔽不良等问题，从而导致数据传输不稳定、充电异常等情况。例如，一些劣质的 USB 线可能会在传输过程中引入电磁干扰，影响数据的准确性，或者在充电时出现电压降过大，导致设备充电缓慢甚至无法充电的问题。

4. 维护建议：

• 定期对接口进行清洁维护是保证产品正常使用的重要环节。建议使用压缩空气或者防静电毛刷，定期清理接口内部积累的灰尘及杂物。灰尘等异物的积累可能会导致引脚之间的接触电阻增大，影响信号传输质量，严重时甚至可能造成短路，损坏设备。使用压缩空气时，应注意控制气压，避免过大的气压对接口内部结构造成损坏；使用防静电毛刷时，要确保毛刷的材质不会产生静电，以免静电对电子元件造成损害。

• 如果设备在较长时间内不使用，建议使用防尘塞对接口进行保护。防尘塞能够有效防止灰尘、异物进入接口，避免接口因长时间暴露在空气中而发生氧化，同时也能防止因意外碰撞等原因导致接口变形。在选择防尘塞时，应确保其尺寸与接口适配，材质不会对接口造成腐蚀等不良影响。
