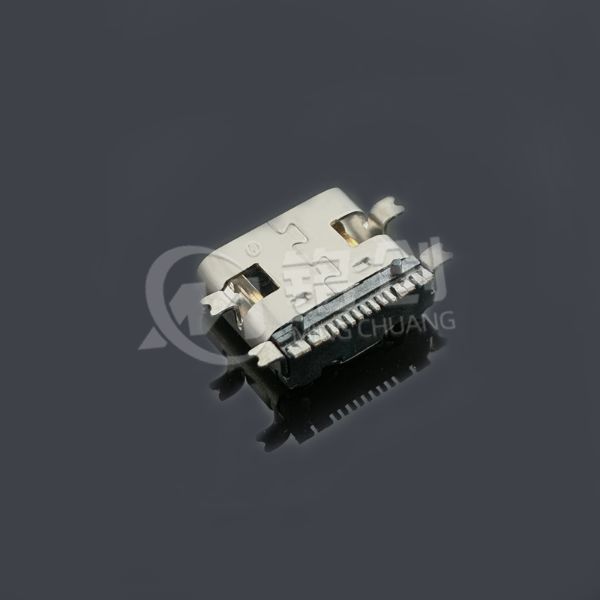

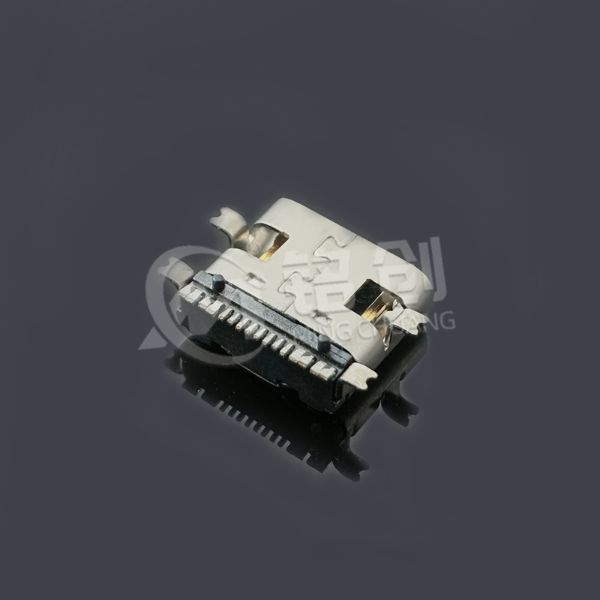

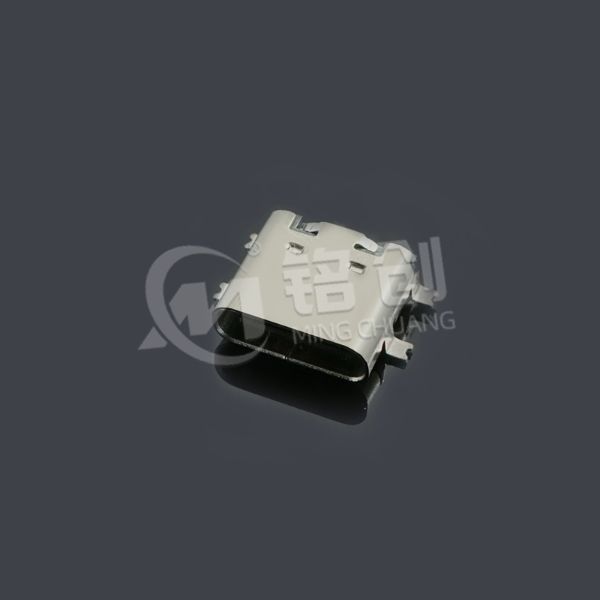

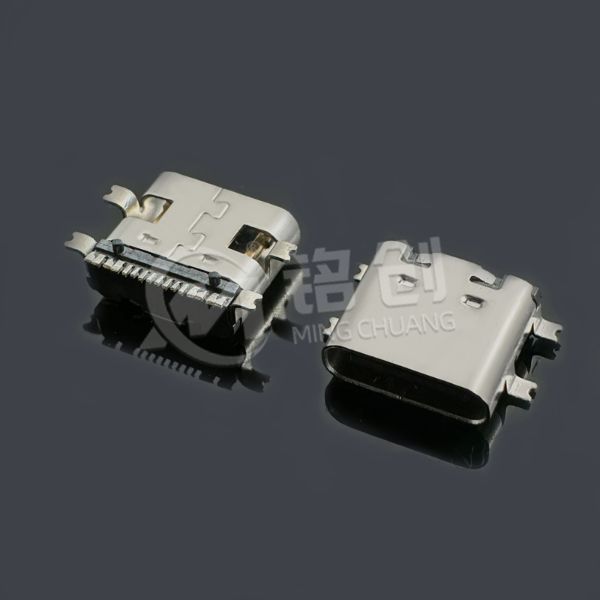

TYPE C母座16PIN 板上四脚全贴SMT L=7.35 15A大电流 304 高导铜 LCP

核心技术参数

• 电气性能：支持 15A 持续大电流传输，可满足 100W PD 快充需求；数据传输速率方面，USB2.0 模式下为 480Mbps，USB3.1 Gen1 模式下高达 5Gbps ，轻松应对各类数据交互场景。

• 物理设计：采用板上四脚全贴 SMT 封装，引脚与 PCB 板贴合紧密，机械稳定性强；整体高度 L=7.35mm，紧凑设计适配超薄设备；16PIN 布局合理，支持多种信号传输。

• 环境适应性：工作温度范围为 - 40°C 至 85°C，可在严苛的高低温环境中正常工作；304 不锈钢外壳具备良好的抗腐蚀能力，能有效抵御潮湿、盐雾等恶劣环境侵蚀；通过 1000 次热循环测试，确保长期使用稳定性。

应用场景

1. 消费电子：如智能手机、平板电脑、笔记本电脑等，15A 大电流支持快速充电，大幅缩短充电时间；高速数据传输满足设备间文件共享、外接显示器等需求。

2. 工业控制：工业自动化设备、数据采集终端等，稳定的电气性能与抗干扰能力，保障设备在复杂电磁环境下可靠运行，四脚全贴 SMT 设计增强了抗震性。

3. 汽车电子：车载中控屏、行车记录仪、充电桩等，耐高温、抗振动冲击，适应汽车内部高温、颠簸的使用环境，为车辆电子设备提供稳定连接。

材料与工艺

• 端子：选用高导铜材质，表面镀金处理，镀金厚度达 3μm，接触阻抗低至＜30mΩ ，抗氧化性能出色，有效提升信号传输质量与使用寿命，且能承受 260°C 的回流焊高温。

• 外壳：采用 304 不锈钢冲压成型，表面镀镍，增强外壳硬度与抗腐蚀能力，同时起到电磁屏蔽作用，减少信号干扰，保障数据传输稳定性。

• 绝缘部分：采用 LCP（液晶聚合物）材质注塑成型，LCP 具有高强度、高绝缘性、耐高温等特性，在 280°C 高温下仍能保持稳定的物理性能，确保产品在高温环境下安全可靠运行。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 行业认证：

• USB-IF 认证：通过严格的 USB-IF 协会认证，完全符合 USB2.0 及 USB3.1 Gen1 标准，确保与各类 USB 设备的兼容性与数据传输的稳定性。

• 环保认证：产品符合欧盟 RoHS 2011/65/EU 指令，无铅、无汞、无镉等有害物质，同时满足 ELV 2000/53/EC 环保要求，从源头保障产品绿色环保。

• 安全认证：取得 UL 94 V-0 阻燃等级认证，材料具备出色的阻燃性能；通过 CE、FCC 电磁兼容认证，产品在正常使用过程中，不会对周围电子设备产生电磁干扰，也能抵御外界电磁干扰，保障设备安全稳定运行。

2. 行业规范：

• 对于工业应用，满足 ISO 13849-1 机械安全标准，在工业复杂机械运行环境中，确保连接器的可靠性与安全性。

• 汽车电子应用方面，符合 AEC-Q200 被动元件测试标准，经过振动、冲击、温度循环等多项严苛测试，可适应汽车行业的高标准要求。

3. 生产管控：

• 生产过程中采用先进的 ERP 系统，对原材料采购、生产加工、成品检验等环节进行全程追溯管理，确保产品质量的可追溯性。

• 每批次产品均经过 100% 电气性能测试，包括接触阻抗测试、绝缘电阻测试、耐电压测试等，以及 48 小时盐雾测试，确保产品质量符合高标准。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装要求：

• 焊接时需严格控制温度，建议回流焊温度曲线峰值控制在 255°C 以内，且持续时间不超过 60 秒，避免因温度过高损坏端子及 LCP 绝缘部分。

• 四脚全贴 SMT 安装时，需使用高精度贴片机，确保引脚与 PCB 焊盘精准对齐，偏差控制在 ±0.05mm 以内，以保证良好的电气连接与机械稳定性。

2. 使用限制：

• 虽然产品能承受 15A 大电流，但在实际应用中，需根据 PCB 铜箔厚度、散热条件等因素合理降额使用，若 PCB 铜箔厚度＜35μm，建议电流不超过 10A，以免线路过热。

• 非防水设计的该款产品，严禁在潮湿环境中使用，防止短路及腐蚀风险。

3. 兼容性说明：

• 与 USB2.0 设备连接时，数据传输速率自动切换至 480Mbps；与 USB3.1 设备连接时，可实现 5Gbps 高速传输。

• 使用非认证 USB 线缆时，可能出现 PD 协议握手失败、数据传输不稳定等问题，建议搭配通过 USB-IF 认证的线缆，以确保最佳性能。

4. 维护建议：

• 定期使用压缩空气或防静电毛刷清理接口内部灰尘，避免金属异物进入接口导致短路。

• 长期不使用时，建议使用防尘盖保护接口，防止接口氧化、变形，延长产品使用寿命 。
