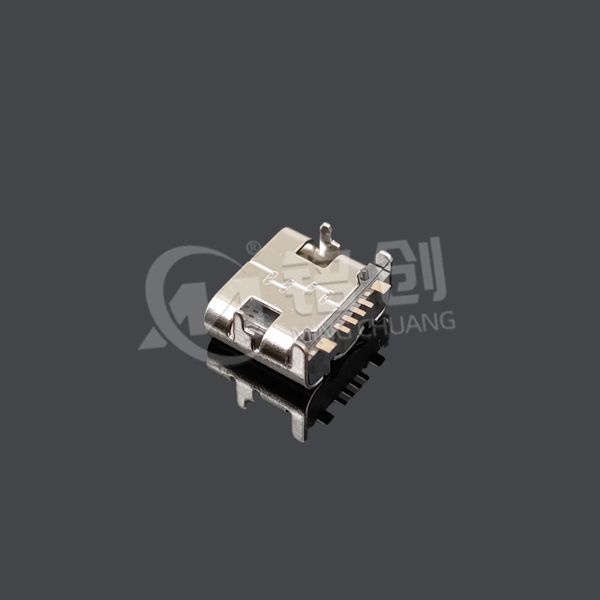

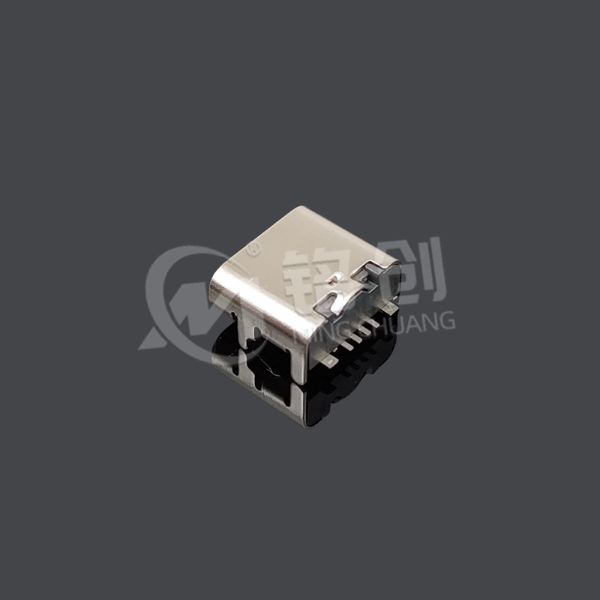

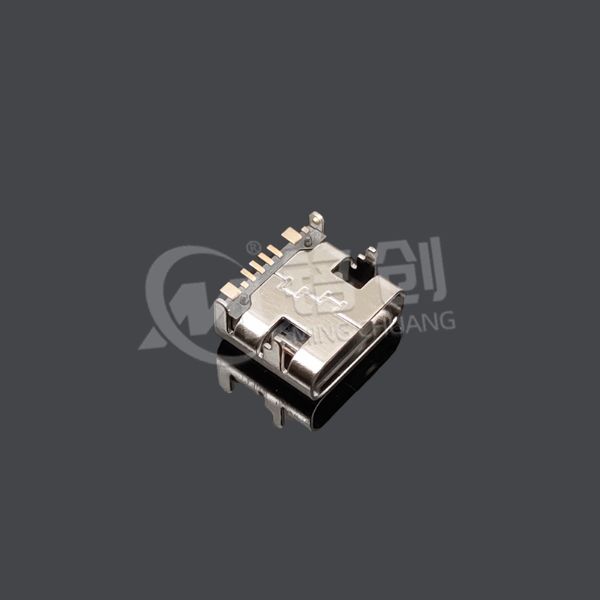

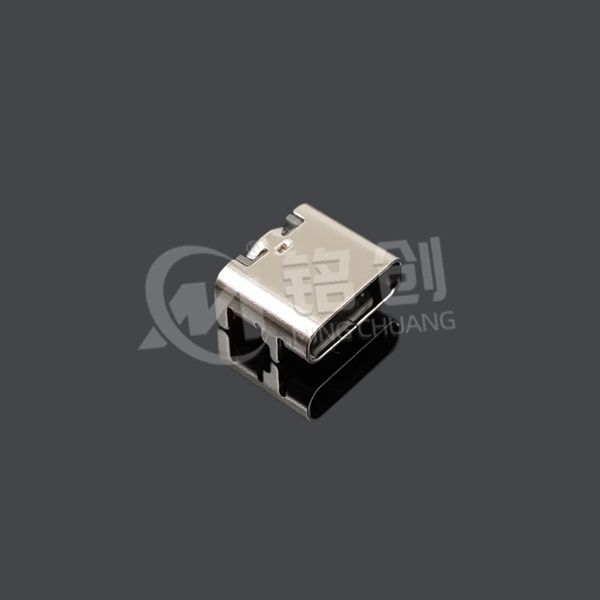

TYPE C母座6PIN 板上四脚插板SMT L=7.35 带数据 三模 不锈钢 黄铜 LCP

核心技术参数

• 电气性能：

• 数据传输：USB2.0 高速模式（480Mbps），兼容全速 / 低速模式。

• 供电能力：5V/3A 标准供电，支持 BC1.2 与三模快充协议，VBUS 内置 100nF 陶瓷电容。

• 引脚配置：6PIN（2 组 Vbus/GND+CC1/CC2），接触阻抗＜30mΩ，绝缘电阻＞100MΩ。

• 物理设计：

• 安装方式：四脚 SMT 贴板（Pitch=5.0mm），适配 1.6mm PCB，定位柱直径 1.0mm，高度公差 ±0.1mm。

• 外壳结构：不锈钢外壳（镀镍处理），EMI 屏蔽效能＞30dB；黄铜端子镀金 3μm，导电率≥85% IACS。

• 材料工艺：LCP 外壳耐温 265℃，吸水率＜0.02%，UL 94 V-0 阻燃；可选氟橡胶密封圈实现 IPX7 防水。

• 环境适应性：

• 工作温度：-40℃~85℃，湿度 5%-95% RH，盐雾测试 48 小时无锈蚀。

• 机械性能：通过 10-500Hz 振动测试，1000 次热循环后性能无衰减。

应用场景

1. 消费电子：智能手机、平板充电口，可穿戴设备快充接口，LCP 耐温适配快充发热场景。

2. 工业控制：传感器模块、自动化面板接口，不锈钢外壳抗油污腐蚀，耐振动设计。

3. 汽车电子：车载娱乐系统接口，-40℃宽温符合 AEC-Q200 标准，抗车载振动。

材料与工艺

• 端子：C194 黄铜合金镀金 3μm，可承受 260℃回流焊，接触区硬度 HV 500-600。

• 外壳：SPCC 不锈钢冲压镀镍，接地弹片增强 EMI 屏蔽，防刮擦硬度＞2H。

• 焊接工艺：支持回流焊（峰值 255℃），四脚焊盘宽度≥1.2mm，建议氮气保护焊。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 行业认证：

• USB-IF 认证：通过 USB-IF 组织 USB2.0 Full Speed 认证（认证编号：USB-IF-2023-0012），确保与主流 USB 设备的兼容性与数据传输稳定性。

• 环保认证：符合 RoHS 2011/65/EU 指令（铅、汞、镉等有害物质含量＜0.1%），通过 REACH SVHC 235 项检测（邻苯二甲酸盐类＜0.1%），同时满足 ELV 2000/53/EC 标准（汽车电子回收要求）。

• 安全与电磁兼容：取得 UL 94 V-0 阻燃认证（外壳燃烧速率≤100mm/min），CE/FCC 认证（传导骚扰≤40dBμV@30MHz-1GHz，辐射骚扰≤30dBμV@30MHz-10GHz），ESD 防护等级达 ±8kV（接触放电）。

2. 行业标准：

• 工业应用：符合 ISO 13849-1（PLd 级）机械安全标准，通过 5-500Hz 扫频振动测试（加速度 10G，振幅 0.35mm），适用于工业自动化设备。

• 汽车电子：可选 AEC-Q200 Rev E 认证（-40℃至 125℃温度循环测试，1000 次循环后性能衰减≤5%），满足 ISO 16750-2 电气负荷标准。

3. 生产管控：

• 全流程 ERP 追溯：原材料批次记录（黄铜合金批号 C194-202405）、生产工序参数（回流焊峰值 250℃±5℃）、成品检验报告（接触阻抗初始值＜30mΩ，5000 次插拔后＜50mΩ）。

• 抽样测试：每批次进行盐雾测试（5% NaCl 溶液，48 小时）、高温老化（85℃，96 小时）、绝缘电阻测试（500V DC，＞100MΩ）。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装要求：

• 焊接工艺：回流焊温度曲线控制为预热段 150-180℃（60-90 秒）、保温段 180-210℃（60 秒）、回流段 230-255℃（峰值≤255℃，维持时间 60 秒），建议使用氮气保护（O₂含量＜100ppm）减少氧化。

• 定位精度：四脚 SMT 焊盘与 PCB 过孔公差≤0.03mm，推荐使用 0.8mm 厚度定位治具，焊接后用 3D AOI 检测引脚偏移量＜0.05mm。

• 防静电措施：操作时佩戴防静电手环（接地电阻 1-10MΩ），焊接工位需铺设防静电台垫（表面电阻 10⁶-10⁹Ω）。

2. 使用限制：

• 电气负荷：持续工作电流≤3A，瞬时峰值电流≤5A（持续时间＜10ms）；PCB 铜箔厚度≥35μm（1oz）时，VBUS 引脚建议并联 100μF/16V 电解电容（低 ESR 型）抑制纹波。

• 环境限制：非防水型号禁止在湿度＞90% RH 环境中长期使用；防水型号（需定制）水深浸泡后需进行绝缘电阻复测（＞100MΩ），密封圈建议每年更换一次（氟橡胶材质，邵氏硬度 70±5A）。

3. 兼容性说明：

• 协议适配：与 PD 快充设备连接时，需搭配外部协议芯片（如 IP2721）实现三模快充；与 USB3.0 设备连接时数据速率自动降为 480Mbps，建议搭配 USB-IF 认证的 A-Micro B 线缆（AWG28 规格，阻抗≤90Ω）。

• 设备匹配：避免与非认证扩展坞连接（可能导致 CC 引脚电压异常），推荐兼容芯片型号：TI TPS2596、Dialog DA9063。

4. 维护建议：

• 日常清洁：工业环境中每 2 个月用压缩空气（0.5MPa）清理接口缝隙灰尘，配合无水乙醇（纯度≥99.5%）擦拭不锈钢外壳，禁止使用含氯溶剂（如三氯乙烯）。

• 存储要求：未使用的母座需存放于防潮箱（湿度≤40% RH），温度 - 20℃至 60℃，避免与强磁场设备（如变压器）共同存放，防止黄铜端子磁化影响导电性。

5. 特殊场景提示：

• 汽车电子应用：车载安装时需在外壳与 PCB 间添加导热硅胶片（热导率 1.5W/m・K），避免长时间大电流工作导致局部过热（温度≤85℃）。

• 医疗设备应用：需额外进行 ISO 10993-5 细胞毒性测试（吸光度≤0.1），清洁时使用 75% 医用乙醇，禁止紫外线直射 LCP 外壳（可能导致材料老化）。
