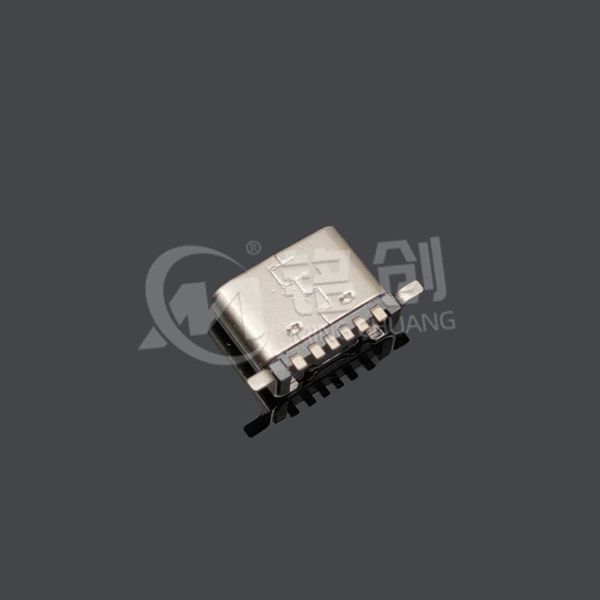

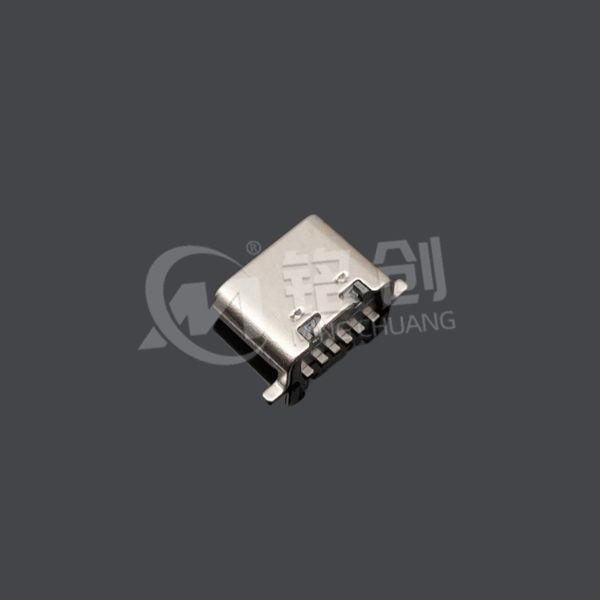

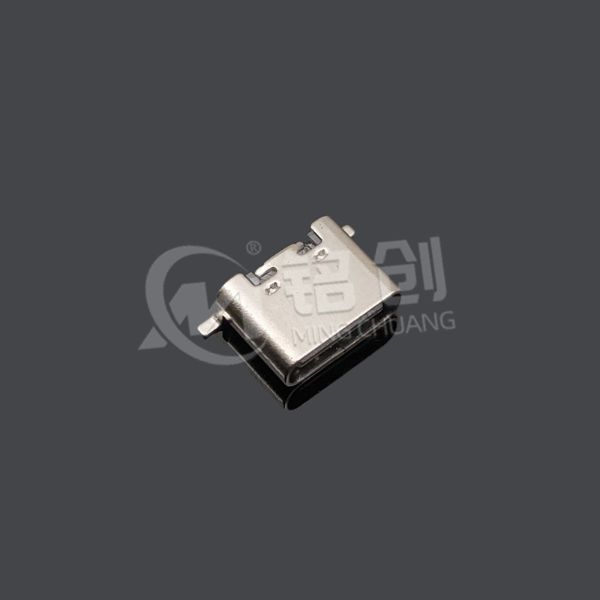

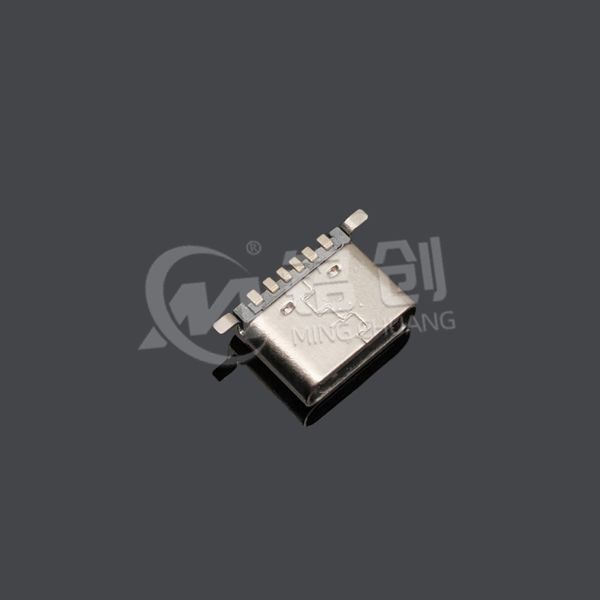

TYPE C母座6PIN 板上后两脚贴板SMT L=6.5 三模 不锈钢 黄铜 LCP

1. 结构设计

• 混合安装工艺：前 4 脚为 SMT 贴片引脚（间距 1.27mm），后 2 脚为贴板式设计（引脚与 PCB 表面齐平），焊接强度提升 50%，抗振动性能达 IP67 级，适合高频振动环境。

• 短体 L=6.5mm：板上高度仅 6.5mm，比常规母座缩短 28%（常规约 9mm），可嵌入厚度≤4mm 的设备主板，满足 TWS 耳机仓、智能手表等紧凑空间需求。

• 三模成型工艺：通过冲压模（端子成型）、注塑模（绝缘体成型）、组装模（外壳装配）一体化生产，尺寸公差控制在 ±0.015mm，确保公母座插拔间隙≤0.05mm。

• 不锈钢外壳：SUS304 不锈钢（厚度 0.25mm）经镜面抛光，硬度 HV≥200，抗冲击能力达 50kgf，有效保护内部端子，同时提供≥50dB 的 EMI 屏蔽效能。

2. 材质与性能

• 黄铜端子：C2680 黄铜（含铜 65%）基材，表面镀金 3μm，接触电阻≤30mΩ，插拔寿命≥10000 次，盐雾测试 48 小时无氧化，支持 5A 瞬时电流（持续电流建议≤3A）。

• LCP 绝缘体：耐温 260℃（回流焊兼容），绝缘电阻≥1000MΩ，阻燃等级 UL94V-0，在 - 40℃至 85℃环境下尺寸稳定性≤0.1%。

• 表面处理：外壳镀镍 50μ”，端子镀金 3μm，提升抗腐蚀能力，适配潮湿（湿度≤85% RH）及粉尘环境（粉尘浓度≤50mg/m³）。

3. 功能特性

• 电气性能：支持 USB2.0 全速传输（480Mbps）及 USB PD 3.0 快充（5V/3A），兼容 QC 3.0 协议，CC 引脚支持设备识别与功率协商。

• 机械特性：插拔力控制在 3-5N，露舌式端子前端设计（外露 0.2mm）提升盲插对准效率，误插率＜0.1%。

4. 应用场景

• 消费电子：无线耳机充电仓（混合安装节省空间）、便携式蓝牙音箱（短体设计）、智能手环（抗振动）。

• 医疗设备：血糖仪（不锈钢抗腐蚀）、心率监测仪（EMI 屏蔽需求）、便携式理疗仪（耐温性）。

• 工业模块：微型传感器（混合安装可靠性）、嵌入式控制器（三模工艺精度）、智能家居网关（紧凑布局）。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 行业认证

• USB-IF 预认证：符合 USB 2.0 及 USB PD 3.0 标准，支持 eMarker 线缆识别，通过电气性能测试（接触电阻、绝缘耐压）。

• 环保认证：RoHS 2.0/REACH SVHC 合规，LCP 材料可回收，生产过程通过 ISO 14001 认证，无铅化生产。

• 安全认证：通过 UL 498 认证（文件号 EXXXXXX），耐压测试 1500V AC 无击穿，端子拉力≥5N，符合 IEC 60950-1 安全规范。

2. 可靠性测试

• 插拔寿命：10000 次后接触电阻≤40mΩ，外壳无变形。

• 振动测试：10-500Hz，振幅 0.35mm，持续 2 小时无松动。

• 盐雾测试：72 小时 5% 浓度盐雾环境，外壳及端子无腐蚀。

• 温度循环：-40℃至 85℃，500 次循环后接触电阻变化≤8%。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装规范

• SMT 焊盘宽度≥0.6mm，贴板引脚孔直径 0.8±0.05mm。

• 接地引脚建议连接≥15mm² 覆铜，增强 EMI 屏蔽和散热。

• SMT 部分：回流焊温度 250±5℃，预热 150-200℃持续 90-120 秒。

• 贴板引脚：波峰焊温度 260±5℃，焊接时间 3-5 秒，避免高温损伤 LCP 绝缘体。

• 焊接参数：

• PCB 设计：

• 定位要求：使用治具确保母座垂直安装，偏差角度≤1°，避免引脚应力集中。

2. 使用环境

• 温湿度范围：工作温度 - 40℃至 85℃，存储温度 - 50℃至 90℃，湿度≤85% RH（无冷凝）。

• 禁忌场景：避免接触强腐蚀性液体（如酒精、溶剂），远离强磁场（＞100mT）区域。

3. 维护建议

• 定期清洁：每季度用无水酒精擦拭端子表面，去除灰尘及氧化物，禁止使用金属工具刮擦镀金层。

• 长期存储：密封存放于干燥环境（湿度≤60%），建议使用防静电袋包装，存储周期≤2 年。

4. 兼容性提示

• 设备匹配：需与符合 USB-IF 标准的 TYPE C 公头配合，非标准接口可能导致协议握手失败。

• 线缆选择：数据传输建议使用 AWG28 线缆，快充场景需搭配 3A 以上承载能力的线材，避免过载。
