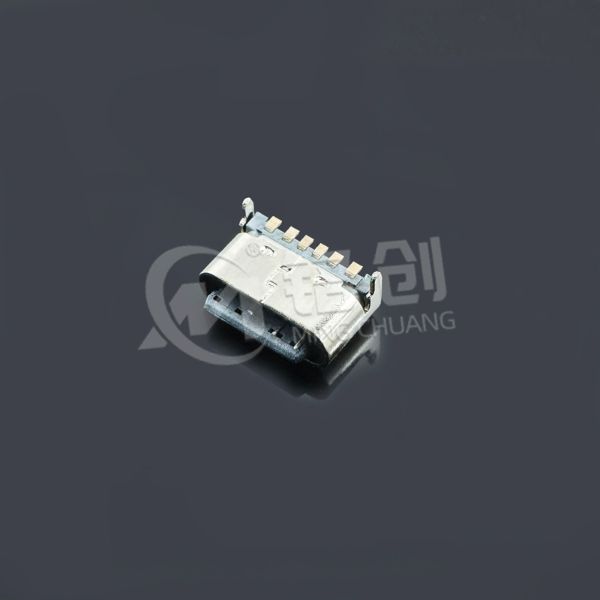

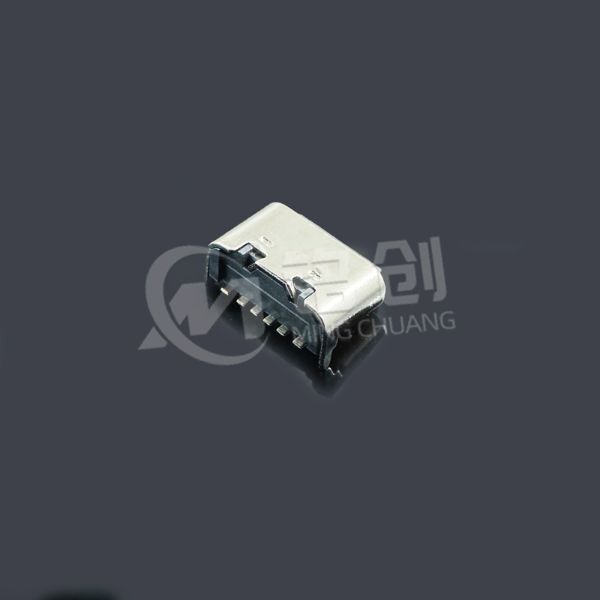

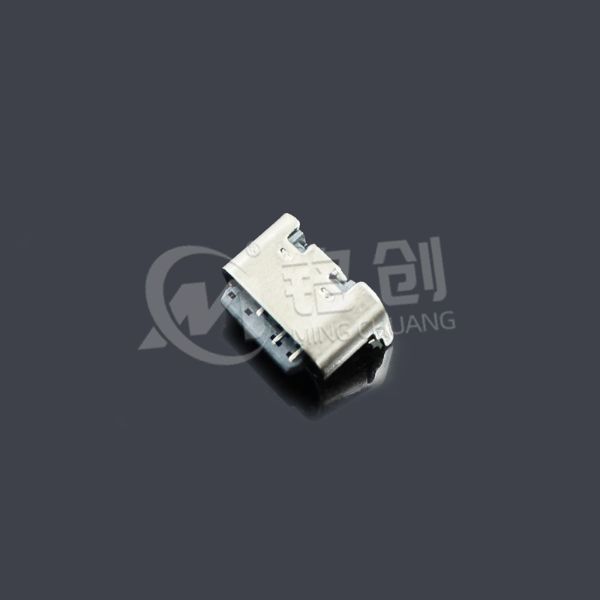

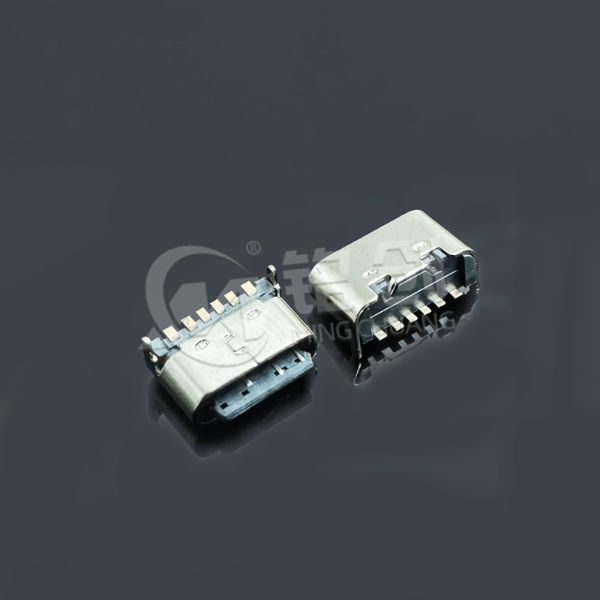

TYPE C母座6PIN 板上后两脚插板SMT L=5.0 短体露舌 不锈钢304

1. 结构设计

• 混合安装工艺：前 4 脚为 SMT 贴片引脚（间距 1.27mm），后 2 脚为插板引脚（脚长 1.5mm），结合表面贴装与通孔焊接优势，焊接强度提升 40%，抗振动性能达 IP67 级。

• 短体 L=5.0mm：板上高度仅 5.0mm，比常规母座缩短 44%（常规约 9mm），适配厚度≤3mm 的超薄 PCB，可用于 TWS 耳机仓、智能手环等极致紧凑设备。

• 露舌式端子：端子前端外露 0.3mm，形成导向斜面，插拔力降低 20%（约 3-4N），支持盲插且误插率＜0.1%，提升用户体验。

• 304 不锈钢外壳：厚度 0.25mm，表面镜面抛光处理，硬度 HV≥200，抗冲击能力达 50kgf，有效保护内部结构。

2. 材质与性能

• 端子材质：C2680 黄铜（含铜 65%）基材，表面镀金 3μm，接触电阻≤30mΩ，插拔寿命≥10000 次，盐雾测试 48 小时无氧化。

• 绝缘材料：耐高温 LCP（耐温 260℃），绝缘电阻≥1000MΩ，通过 UL94V-0 阻燃认证，适合回流焊工艺（峰值温度 250℃）。

• 外壳特性：304 不锈钢（SUS304）含 18% 铬 + 8% 镍，耐酸碱腐蚀，EMI 屏蔽效能≥50dB，可抵御工业环境中的电磁干扰。

3. 工艺优势

• 高精度制造：采用多工位级进模冲压，端子间距公差 ±0.015mm，露舌高度公差 ±0.02mm，确保与公头精准对接。

• 自动化适配：SMT 引脚支持 0402 尺寸焊盘，兼容 SPI 焊膏检测与 AOI 自动光学检查，量产良率≥99.2%。

• 可靠性测试：通过 10000 次插拔测试（接触电阻变化≤5%）、-40℃至 85℃高低温循环（500 次）、30m/s² 振动测试（2 小时无松动）。

4. 应用场景

• 消费电子：智能手表充电底座（短体设计节省空间）、无线耳机充电仓（露舌导向防误插）。

• 医疗设备：便携式血糖仪（不锈钢外壳抗腐蚀）、体温监测仪（抗振动设计）。

• 工业控制：微型传感器模块（混合安装增强可靠性）、嵌入式控制器（EMI 屏蔽需求）。
