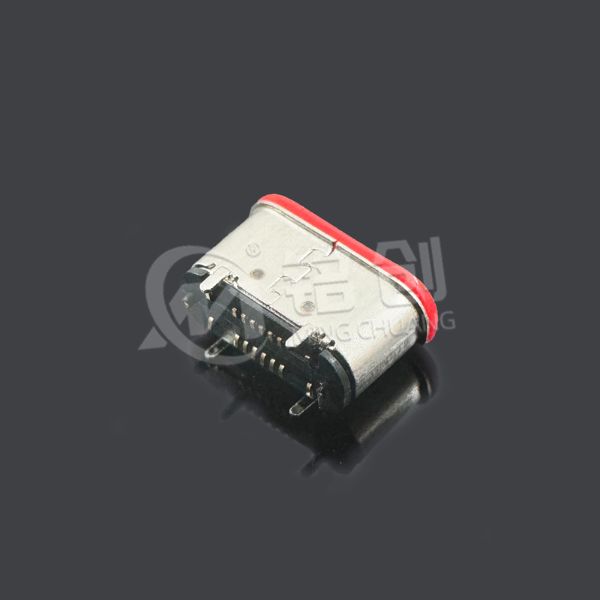

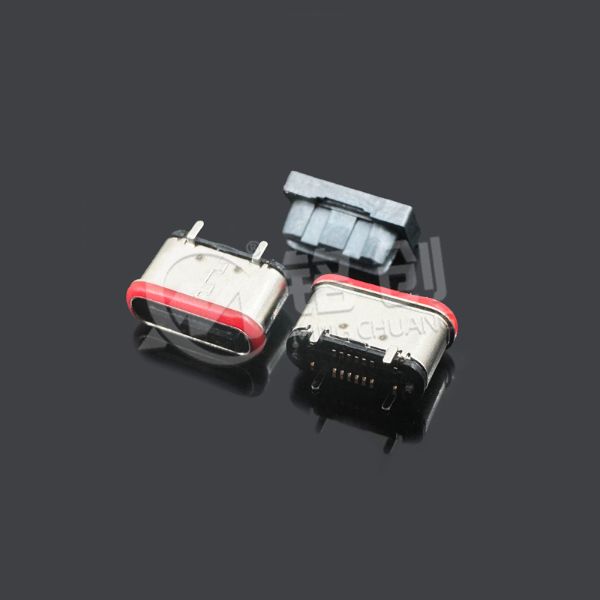

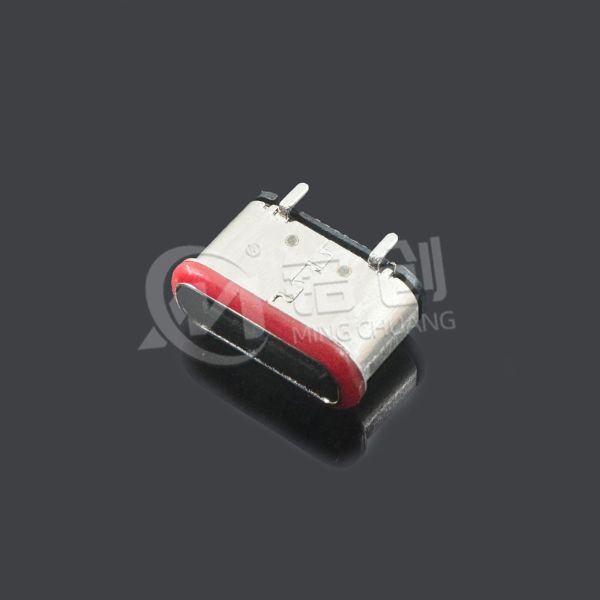

本产品为防水TYPE C母座16PIN立贴款，专为严苛环境设计，支持IPX8级防水，可承受1米水深浸泡30分钟。采用立式贴片（L=5.75mm）结构，适配紧凑型设备空间需求，适用于户外电子、工业设备及车载系统。外壳采用不锈钢材质镀镍或粉末金工艺，兼具抗腐蚀与耐磨性，舌片加宽设计提升5A大电流快充稳定性。支持USB 2.0数据传输（部分型号）及PD/QC快充协议，插拔寿命达10,000次以上。产品通过RoHS 2.0、REACH认证，符合欧盟市场CE标准（需注意16PIN方案限制）
核心参数与设计亮点
结构设计：
立式贴片（L=5.75mm）：垂直或侧向贴合PCB板，优化空间布局。
四脚插板DIP焊接或双排SMT贴装，增强固定稳定性，防止脱落。
舌片外露0.95mm：插拔顺畅，减少磨损。
防水性能：
IPX8级防水：通过注塑密封圈或纳米注塑工艺实现，适配户外设备及医疗场景。
卷边金属外壳：增强边缘强度，耐盐雾腐蚀。
电气性能：
5A大电流快充：兼容PD 3.0/QC 3.0协议，支持20V/5A功率传输。
接触电阻≤20mΩ，绝缘耐压500V AC，确保稳定供电。
材料工艺：
端子镀金0.5μm：抗氧化，降低阻抗。
外壳材质：不锈钢（耐冲击）或锌合金（轻量化），LCP塑胶耐高温。
应用场景
户外设备：无人机、运动相机（IPX8防水防尘）。
工业控制：工控终端、自动化设备（耐-40℃~85℃极端温度）。
车载电子：中控系统、充电接口（抗振动设计）。
服务热线: 13534027279
邮箱: mckj998@163.com
地址: 广东省东莞市大岭山镇
认证标准：
CE认证：符合欧盟EN IEC 62680-1-3标准（需注意16PIN在欧盟仅限非充电用途）。
USB-IF认证：通过插拔力、电气性能测试，确保协议兼容性。
RoHS 2.0、REACH：无卤素材料，环保可回收。
专利与供应链：
采用实用新型专利设计（如步步精科技防水结构专利）。
供应商需通过ISO 9001、IATF 16949认证，确保原材料安全。
市场适配性：
欧盟限制：16PIN方案不可用于充电接口，需替换为24PIN型号。
焊接工艺：
推荐SMT回流焊峰值≤260℃，避免高温导致塑胶变形。
四脚插板需均匀点胶固定，防止焊接后松动。
防护设计：
IPX8防水需额外密封圈（非标配），并确保外壳与PCB间隙≤0.1mm。
使用限制：
仅支持USB 2.0数据传输或纯充电功能，不可用于高速传输（如USB 3.1）。
维护与存储：
避免长期暴露于**>85℃高温**或高湿环境，定期清洁接口灰尘。
插拔时需垂直施力，防止侧向受力导致舌片变形。
法规遵循：
出口欧盟需替换为24PIN方案，避免下架风险。
