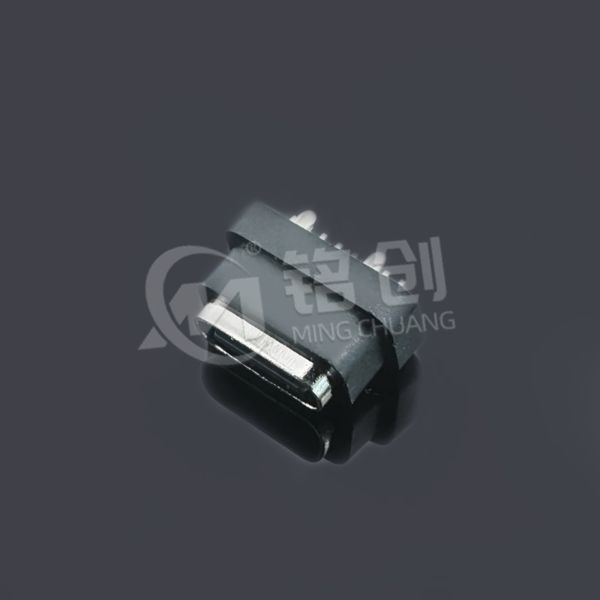

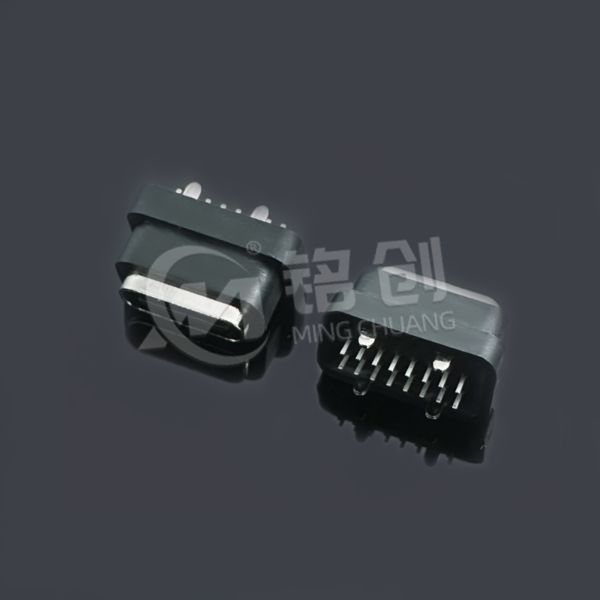

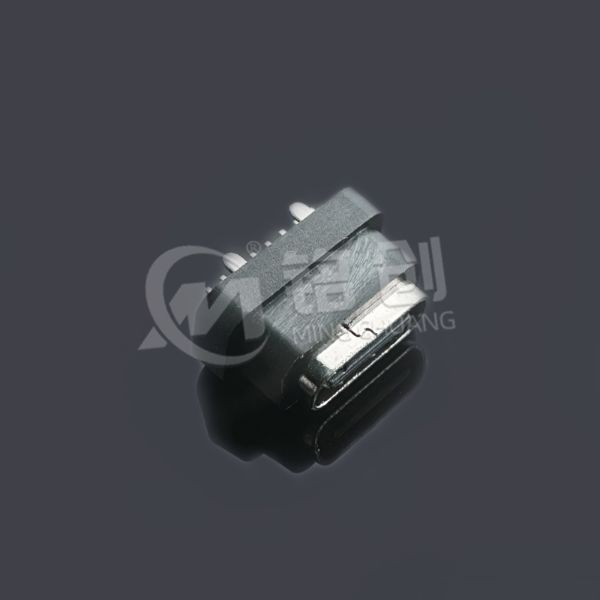

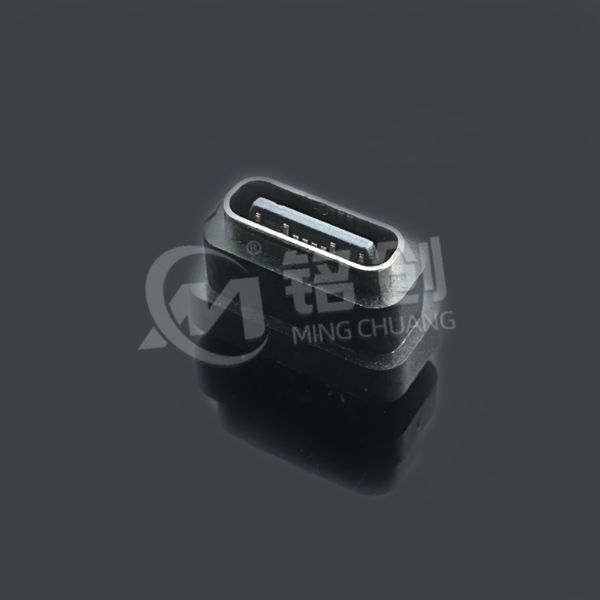

防水TYPE C母座16PIN 立插 L=7.1

1. 结构设计

• 16PIN 分层布局：

• 上层 6PIN：CC1/CC2（PD 协议）、SBU1/2（备用信号）、USB2.0 D+/D-；

• 下层 8PIN：双 VBUS/GND（5A 大电流），层间距 2.5mm 降低串扰，支持 5V/3A 及 9V/2A 快充协议。

• 立插式安装：

• 四脚插板垂直焊接于 PCB，插脚长度 2.0mm，焊盘间距 2.54mm，抗拉力≥8N，兼容 0402 焊盘及 SPI 焊膏检测。

• 防水密封系统：

• 双密封圈结构：内圈氟橡胶（硬度 60 Shore A）密封端子与外壳，外圈硅橡胶（硬度 70 Shore A）密封外壳与 PCB，通过卡勾（深度 0.8mm）固定，IPX7 测试泄漏量≤0.1mL/min。

• LCP 全塑外壳：耐温 260℃，表面镀镍 50μ”，盐雾测试 48 小时无腐蚀，抗冲击能力达 30kgf。

2. 材质与性能

• 端子材质：

• 信号层：C17410 铍铜（镀金 5μm），接触电阻≤25mΩ；

• 功率层：C2680 黄铜（镀金 3μm），持续电流 5A，温升≤15℃。

• LCP 绝缘体：

• 绝缘电阻≥1000MΩ，阻燃 UL94V-0，介电常数 3.8@1GHz，适合中速信号传输，-40℃至 85℃环境下尺寸稳定性≤0.1%。

• 机械性能：

• 插拔寿命≥8000 次，接触电阻变化≤10%；

• 振动测试（10-500Hz, 15g）持续 2 小时无松动，符合 GB/T 2423.10 标准。

3. 工艺优势

• 一体化成型：

• 端子与 LCP 外壳通过精密注塑一次成型，共面度≤0.05mm，自动化产线良率≥99%，产能达 5000PCS / 小时。

• 兼容性设计：

• 支持回流焊（温度 250±5℃）及手工焊（≤320℃），PCB 立插区无需沉板，节省空间 30%。

4. 应用场景

• 车载电子：

• 车载充电器、行车记录仪（耐 - 40℃至 85℃温度波动，抗振动）；

• 户外设备：

• 潜水相机（IPX7 防水）、户外电源（耐沙尘）；

• 工业控制：

• 传感器节点、小型 PLC 模块（紧凑设计 + 稳定供电）。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 行业认证：

• USB-IF 认证：符合 USB PD 3.0 及 USB 2.0 标准；

• 安全认证：通过 UL 498 耐压测试（1000V AC/1min 无击穿），符合 IEC 62368-1 安全规范；

• 环保认证：RoHS 2.0/REACH 合规，LCP 材料可回收。

2. 可靠性测试：

• 环境测试：-40℃至 85℃循环 500 次，接触电阻变化≤8%；

• 防水测试：IPX7（1 米水深 30 分钟）、IPX9K（80℃高压喷水）无渗漏；

• 湿度测试：95% RH 存放 48 小时，绝缘电阻≥500MΩ。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装规范：

• 焊接参数：回流焊预热 150-200℃持续 90 秒，峰值温度 250±5℃；手工焊温度≤320℃，时间≤3 秒。

• PCB 设计：焊盘间距公差 ±0.05mm，电源层覆铜≥15mm²，信号层与电源层间距≥0.3mm。

• 定位要求：使用治具校准垂直度，倾斜角度≤1.5°，防止引脚受力断裂。

2. 使用环境：

• 工作温度 - 20℃至 85℃，避免强电磁（＞50mT）、高振动（＞20g）或酸碱环境（pH＜4 或 pH＞10）。

3. 维护存储：

• 定期用无水酒精清洁端子，禁用金属工具；

• 未装机母座密封于防潮袋（湿度≤60%），存储周期≤2 年。

4. 兼容性提示：

• 适配非全功能 TYPE C 公头，高速传输建议搭配屏蔽线缆；

• 如需 100W 快充，需外接 PD 协议芯片（如瑞萨 RAA227001）。
