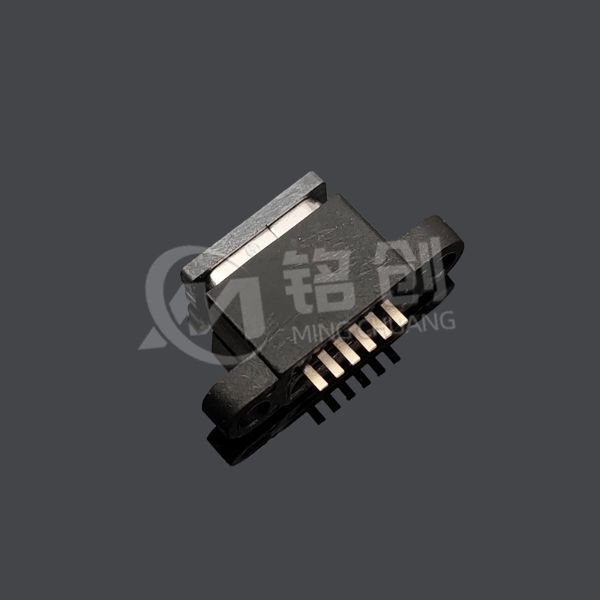

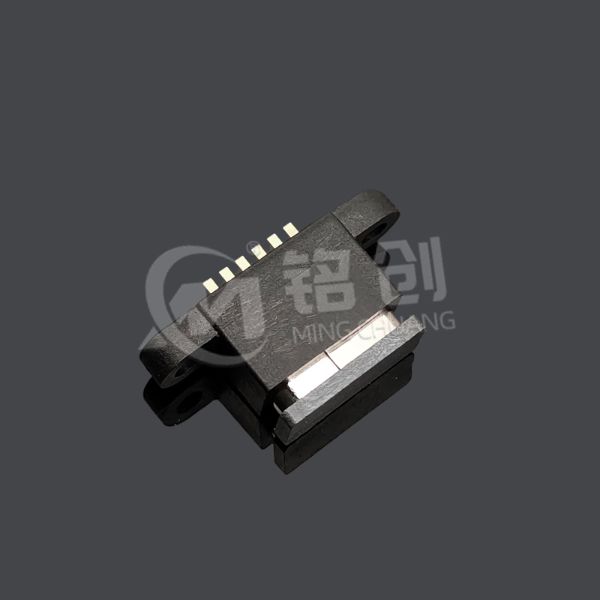

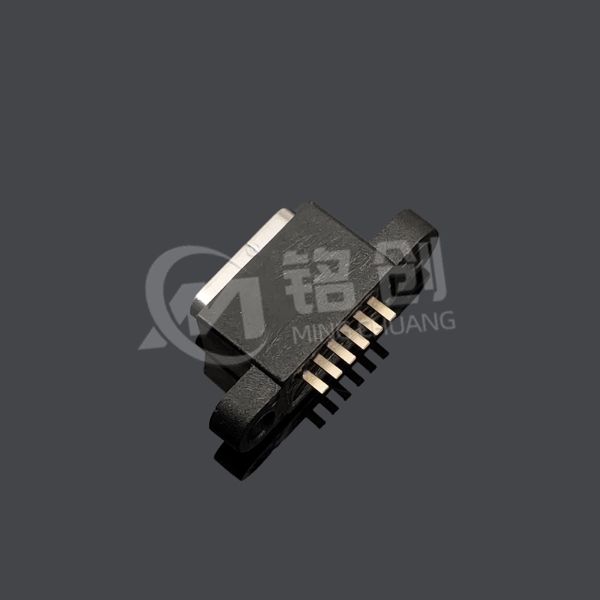

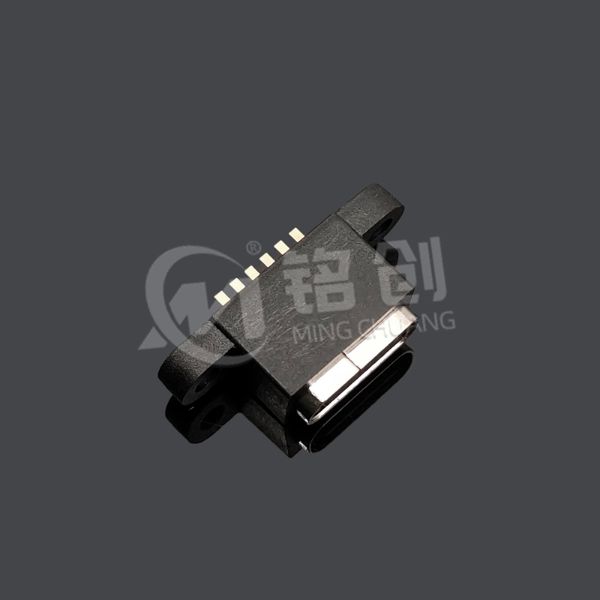

防水TYPE C母座6PIN 立插 L=7.9 带螺丝孔

核心技术参数

• 电气性能：支持 5A 持续电流，20V 电压下实现 100W PD 快充；USB2.0 数据传输速率 480Mbps，兼容 QC4+、PPS 等快充协议。

• 物理设计：双排 SMT 封装，PCB 安装高度仅 3.26mm；不锈钢外壳厚度 0.3mm，内置 LCP 耐高温塑胶（耐温 280°C），双耳螺丝孔间距 8mm，适配 M1.2 螺丝。

• 环境适应性：IPX7 防水等级（IEC 60529），盐雾测试（48 小时无腐蚀）；通过 10 万次插拔寿命测试，抗振动冲击性能符合 IPC-9592 标准。

应用场景

1. 车载电子：车载中控屏、充电桩接口，IPX7 防水设计适应高温高湿环境，双耳螺丝孔固定符合 AEC-Q200 被动元件测试要求。

2. 工业设备：工厂自动化机械、数据中心服务器，立插式结构增强抗振动能力，支持 - 40°C 至 85°C 宽温运行。

3. 消费电子：智能手机、TWS 耳机充电盒，L=7.9mm 设计节省空间，适配超薄设备。

4. 户外硬件：运动相机、无人机，不锈钢外壳抗腐蚀，IPX7 防水可抵御雨水泼溅。

材料与工艺

• 端子：高导铜基材镀金 3μm，接触阻抗＜50mΩ，抗氧化性能提升 3 倍，支持 260°C 回流焊。

• 外壳：不锈钢冲压成型，背面集成 EMI 屏蔽弹片，降低信号串扰（＞30dB 衰减）。

• 注塑：3 次立式注塑工艺，密封圈采用氟橡胶材质，防水密封性达 IPX7 标准，可承受 1 米水深压力。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 行业认证：

• USB-IF 认证：符合 USB2.0 及 PD 3.1 标准，支持电子标记线缆（EMarker）协议。

• 环保认证：通过欧盟 RoHS 2011/65/EU、ELV 2000/53/EC 认证，无卤素材料符合 IEC 62680-1-3 要求。

• 安全认证：UL 94 V-0 阻燃等级，CE/FCC 电磁兼容认证，IPX7 防水等级通过第三方实验室检测。

2. 行业规范：

• 车载应用满足 AEC-Q200 被动元件测试标准（振动、冲击、温度循环）。

• 工业场景符合 ISO 13849-1 机械安全要求，医疗设备应用可定制生物相容性测试（ISO 10993）。

3. 生产管控：

• 采用 ERP 系统全程追溯，每批次产品经过 100% 电气性能测试（Hi-Pot、接触阻抗）及盐雾测试（48 小时）。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装要求：

• 焊接温度需控制在 255°C 以内，建议使用氮气保护回流焊，避免端子氧化。

• 双耳螺丝孔需与 PCB 过孔精密配合（公差 ±0.05mm），螺丝扭矩控制在 0.5-0.8N・m，避免外壳变形。

2. 使用限制：

• 非防水型号（IPX0）不可暴露于潮湿环境，防水型号长期使用后需检查密封圈磨损情况。

• 高电流应用时需确保 PCB 铜箔厚度≥35μm，建议搭配散热片避免过热。

3. 兼容性说明：

• 与 USB3.0 设备连接时，数据传输速率自动降为 480Mbps，功率输出限制为 5V/3A。

• 使用非认证线缆可能导致 PD 协议握手失败，建议搭配通过 USB-IF 认证的电子标记线缆。

4. 维护建议：

• 定期清理接口内部灰尘，使用压缩空气或防静电毛刷，避免金属异物短路。

• 长期不使用时，建议使用防尘盖保护接口，防止氧化及机械损伤。
