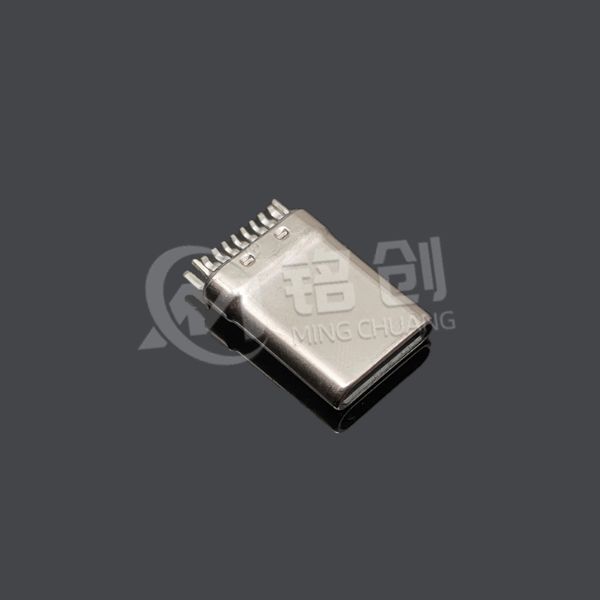

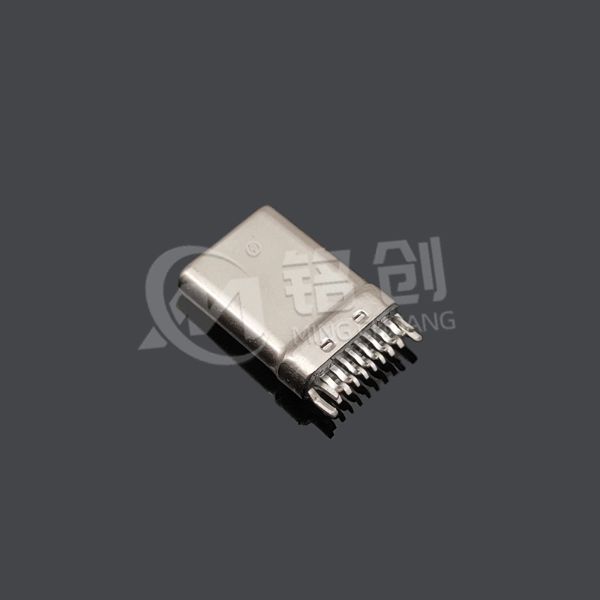

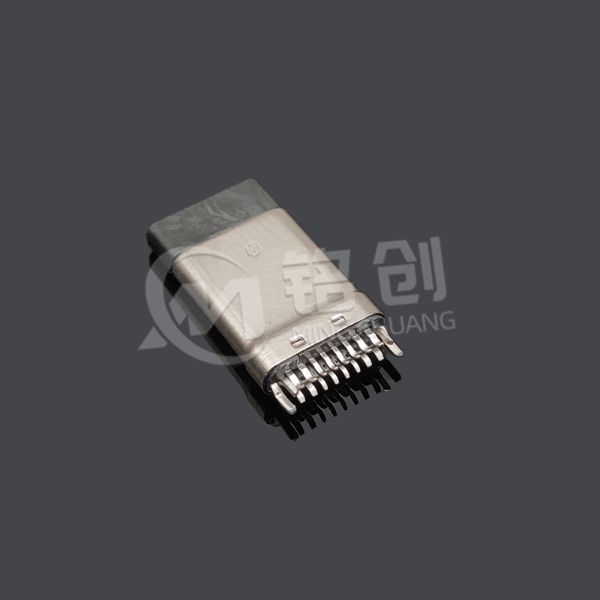

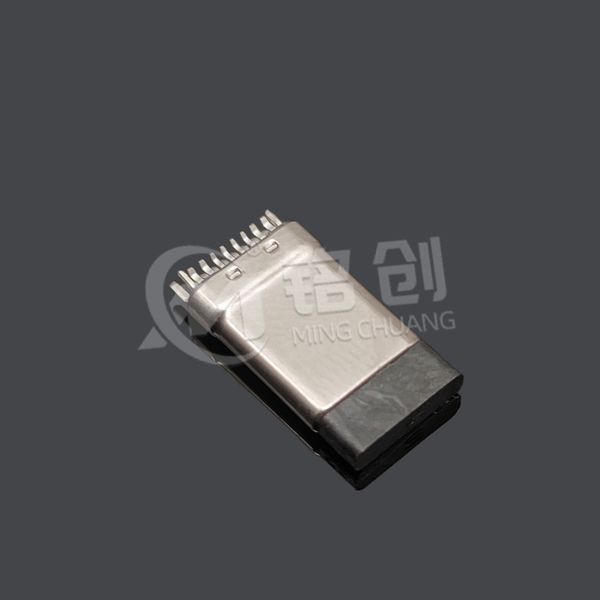

TYPE C 公头 16PIN 夹板 0.8 L=10.8 拉伸 带接地是全功能高密度连接器，16PIN 支持 USB2.0（480Mbps）及 PD 3.0（60W）快充，0.8mm 夹板适配主流 PCB 厚度，拉伸不锈钢外壳抗冲击能力达 50kgf，带接地卡勾实现高效 EMI 屏蔽（≥50dB）。整体长度 10.8mm，支持正反盲插及 10000 次插拔寿命，适用于充电器、移动电源、工业模块等场景，兼具稳定性与信号完整性。
16PIN 功能布局：
上层 8PIN 包含 CC1/CC2（PD 协议握手）、SBU1/2（备用信号）及 USB2.0 数据引脚，支持 DisplayPort Alt Mode（4K 视频输出）；下层 8PIN 为双 VBUS/GND（5A 大电流），双层间距 2.5mm 降低电源与信号干扰。
夹板带接地结构：
0.8mm 不锈钢夹板（镀镍 50μ”）增强焊接强度，抗拉力≥8N；接地卡勾与外壳通过精密卡扣连接，接地电阻≤10mΩ，形成全包围屏蔽层，EMI 抑制能力达 - 50dB@1GHz。
拉伸外壳工艺：
不锈钢外壳通过无缝拉伸成型，厚度 0.15mm，表面镜面处理抗刮擦，15° 导向斜面提升盲插效率，误插率＜0.1%，抗冲击测试（50kgf）无变形。
端子材质：
信号层采用 C17410 铍铜（镀金 5μm），接触电阻≤25mΩ，支持 10Gbps 高速传输；功率层为 C2680 黄铜（镀金 3μm，VBUS 加厚至 8μm），持续电流 5A，温升≤12℃。
LCP 绝缘体：
耐温 260℃（回流焊兼容），绝缘电阻≥1000MΩ，阻燃等级 UL94V-0，介电常数 3.5@1GHz，信号延迟≤0.15ps/mm。
机械性能：
插拔寿命≥10000 次，接触电阻变化≤8%；30m/s² 振动测试（10-2000Hz）持续 2 小时无松动，符合 IEC 61076-3-106 标准。
精密制造：
端子间距公差 ±0.015mm，夹板与外壳通过嵌入式注塑一体成型，共面度≤0.05mm，自动化产线良率≥99.2%，产能达 8000PCS / 小时。
全检流程：
100% 进行 AOI 光学检测（端子偏移≤0.03mm）、Hi-Pot 耐压测试（1500V AC/1min）及协议握手模拟测试，确保功能可靠性。
消费电子：
65W PD 充电器、手机快充线（支持 5A 大电流）、便携显示器（4K 视频 + 供电一体）。
工业设备：
工控机扩展接口（抗振动）、医疗设备充电模块（不锈钢耐腐蚀）、传感器阵列（可靠接地）。
车载 / 新能源：
车载充电器（耐温 - 40℃至 85℃）、储能设备通信接口（EMI 屏蔽需求）。
服务热线: 13534027279
邮箱: mckj998@163.com
地址: 广东省东莞市大岭山镇
USB-IF 认证：符合 USB PD 3.0 标准，支持 eMarker 线缆识别及动态功率分配。
安全认证：通过 UL 498 认证，耐压测试 1500V AC 无击穿，端子拉力≥8N，符合 IEC 62368-1 安全规范。
环保认证：RoHS 2.0/REACH SVHC 合规，LCP 材料可回收，生产过程通过 ISO 14001 环境管理体系认证。
环境测试：盐雾测试 72 小时无腐蚀，-40℃至 85℃温度循环 1000 次后性能稳定。
电气测试：5A 负载下温升≤15℃，10Gbps 数据传输误码率≤10^-12，眼图张开度≥80%。
焊接参数：回流焊温度 250±5℃，手工焊≤320℃，优先焊接接地卡勾确保屏蔽层连通。
PCB 设计：夹板焊盘间距公差 ±0.05mm，接地引脚需连接≥30mm² 覆铜，信号层阻抗控制 100Ω±10%。
定位要求：使用治具校准垂直度，倾斜角度≤1°，避免应力集中导致引脚断裂。
温湿度范围：工作温度 - 40℃至 85℃，湿度≤85% RH（无冷凝），避免强酸碱及高粉尘环境。
电流限制：持续电流≤4.5A，瞬时峰值≤6A，搭配 eMarker 线缆可支持 100W 快充（需外接协议芯片）。
定期清洁：无水酒精擦拭端子，禁用金属工具，防止镀金层损伤。
长期存储：密封于防潮袋（湿度≤50%），存储周期≤2 年，避免外壳氧化及 LCP 吸潮。
协议匹配：需搭配 PD 协议芯片实现快充，DisplayPort 功能需外接转接芯片。
母座适配：建议搭配带金属外壳的 TYPE C 母座，确保屏蔽层可靠接触（接触电阻≤10mΩ）。
