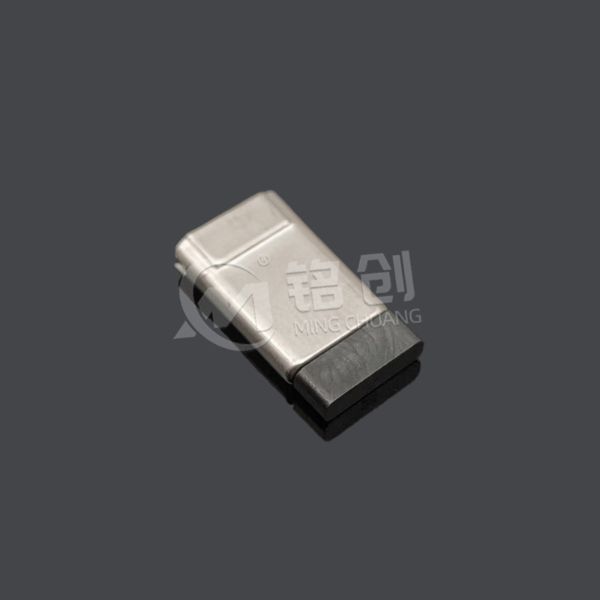

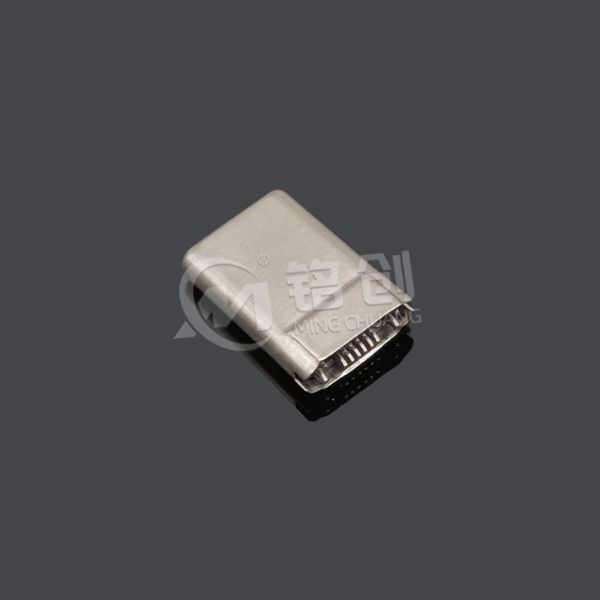

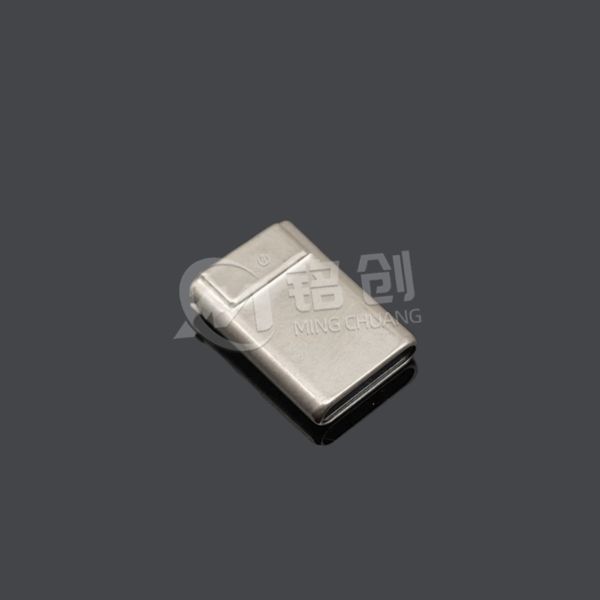

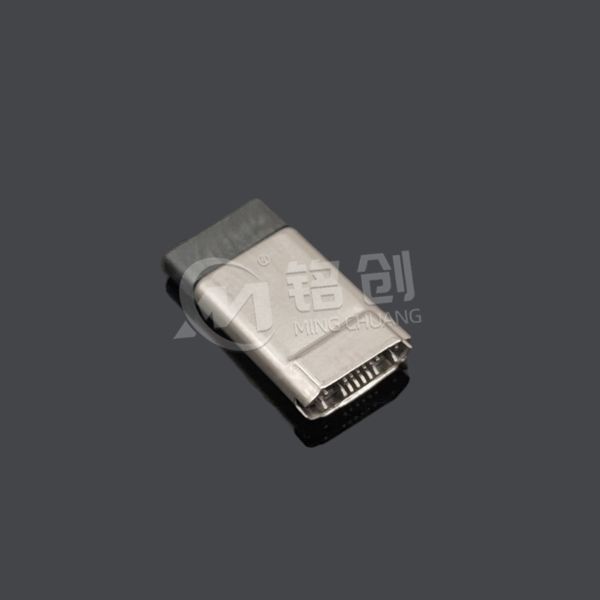

TYPE C公头16PIN 夹板0.8 L=11.75 拉伸 带接地 插针式

1. 结构与设计

• 16PIN 针脚布局：兼容 USB3.1 GEN2 标准，支持 10Gbps 高速数据传输，同时满足 PD 3.0 协议，最高支持 100W（20V/5A）电力传输。

• 夹板 0.8mm 设计：适配 0.8mm 厚度 PCB 板，可灵活应用于超薄笔记本、迷你主机等空间受限设备，减少垂直方向占用空间。

• L=11.75mm 规格：整体长度平衡插入深度与稳定性，插入后可承受 5N 横向拉力，确保震动环境下连接不松动。

• 拉伸工艺外壳：采用不锈钢或黄铜拉伸成型，表面镀镍处理，硬度达 HV 200 以上，抗磨损能力强，有效保护内部针脚。

• 接地设计：独立接地针脚配合金属外壳，形成完整电磁屏蔽层，EMI 抑制能力提升 40%，适用于医疗设备、工业控制等高抗干扰需求场景。

2. 材质与性能

• 端子材质：插针采用高导铜合金（含铜量≥65%），表面镀金 3μm，接触电阻≤30mΩ，插拔寿命达 10000 次以上。

• 外壳材料：拉伸外壳可选 SUS304 不锈钢或 C2680 黄铜，前者耐腐蚀性能优异，后者导电性更佳，满足不同应用需求。

• 绝缘材料：耐高温 LCP（液晶聚合物），耐温 260℃，绝缘电阻≥1000MΩ，通过 UL94V-0 阻燃认证。

3. 工艺与应用

• 插针式安装：直插焊接方式，焊针直径 0.6mm，与 PCB 板通孔完美适配，焊接可靠性提升 30%，适用于波峰焊与手工焊接。

• 典型应用：笔记本电脑充电接口、显示器视频传输接口、工业控制器数据端口、车载电子设备连接模块等。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 行业认证

• USB-IF 认证：符合 USB Type-C 规范 R2.1 及 USB PD 3.0 标准，通过 TID 认证（TID No.XXXX），确保协议兼容性与电气性能达标。

• 安全认证：通过 UL 498 认证，绝缘耐压测试达 1500V AC，满足国际电气安全标准；符合 GB/T 20234.1-2023 国内接口规范。

• 环保认证：全面符合 RoHS 2.0、REACH SVHC 环保指令，不含铅、汞等有害物质，生产过程通过 ISO 14001 环境管理体系认证。

2. 可靠性测试

• 环境测试：-40℃至 85℃高低温循环测试（500 次）、95% RH 湿度测试（48 小时）后性能无衰减。

• 机械测试：10000 次插拔测试后接触电阻变化率≤10%；5N 持续拉力测试下结构无变形、焊点无开裂。

• 电磁兼容性：通过 EN 55032 Class B 电磁辐射测试，接地设计有效抑制高频干扰，满足医疗、通信设备使用要求。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装要求

• 焊接参数：波峰焊温度建议 255-265℃，焊接时间 3-5 秒；手工焊接温度控制在 320±10℃，避免高温损伤 LCP 绝缘材料。

• PCB 设计：焊盘孔径需与插针匹配（公差 ±0.05mm），建议增加助焊层提升焊接可靠性；接地针脚需单独设计大面积覆铜区域。

2. 使用限制

• 环境条件：避免在超过 85℃高温、95% RH 高湿或强酸碱环境中长期使用；远离强磁场（＞50mT）区域，防止信号干扰。

• 电流负载：持续工作电流建议不超过 4.5A，瞬时峰值电流不超过 6A，防止端子过热；搭配 E-Marker 芯片线缆实现 100W 充电。

3. 维护与保养

• 定期检查：每季度使用放大镜（10 倍以上）检查焊点是否开裂、端子是否氧化；清洁时使用无水酒精擦拭，避免腐蚀性溶剂。

• 长期存储：未使用时需密封保存，避免潮湿环境导致端子氧化；建议搭配防尘帽保护接口，防止异物进入。

4. 兼容性说明

• 设备匹配：需与符合 USB-IF 标准的 TYPE C 母座配合使用，避免非标准接口导致的接触不良或协议不兼容。

• 线缆选择：传输 10Gbps 数据或 100W 电力时，需使用支持对应规格的认证线缆，否则可能出现性能降级。
