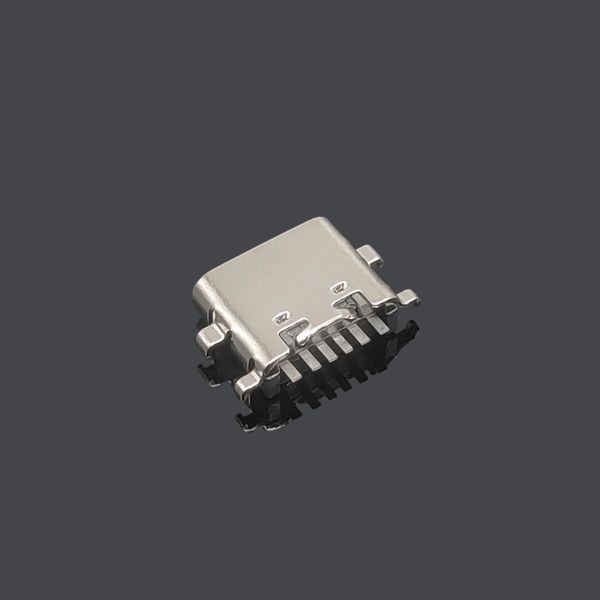

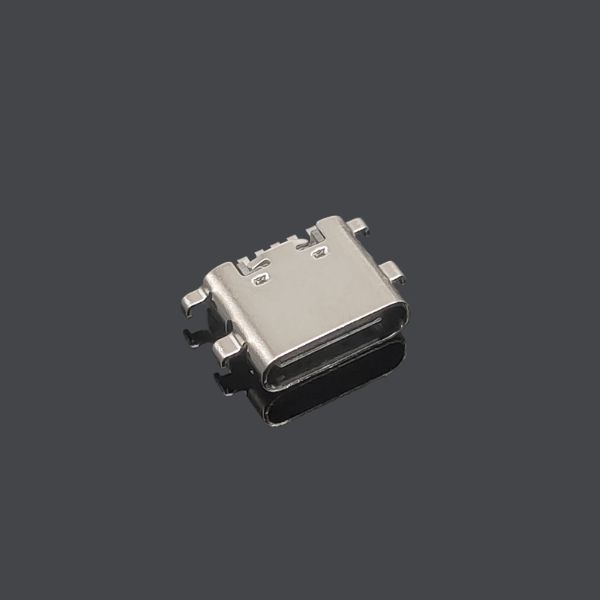

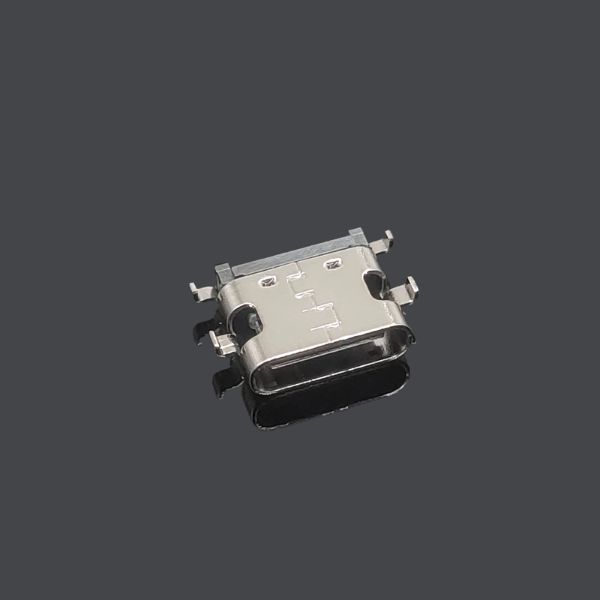

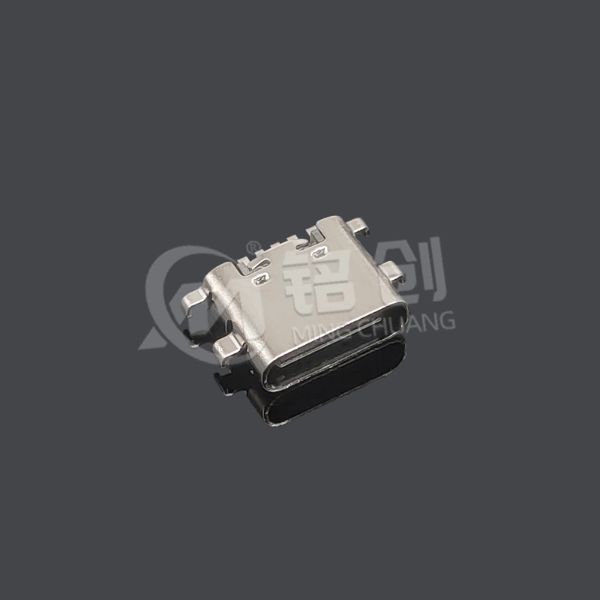

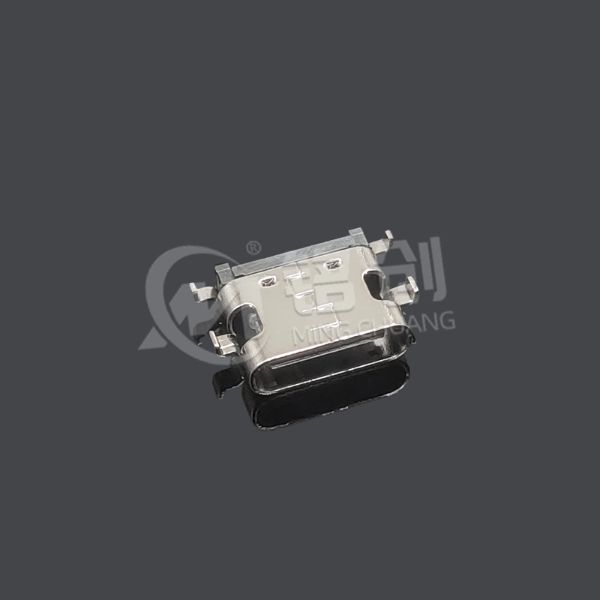

这款TYPE C 母座 6PIN 沉板 1.6 四脚插板采用精密设计，沉板厚度 1.6mm，适配超薄型设备的空间需求。四脚插板结构增强与 PCB 板的固定强度，整体长度 L=6.8mm，小巧紧凑。端子选用黄铜材质（含铜量约 65%），导电性能优异，可稳定传输数据与电力；绝缘体采用 LCP 材料，耐 260℃高温，抗腐蚀且绝缘性强。无弹片设计简化结构，降低接触不良风险，适用于智能穿戴设备、小型电子配件等对空间和稳定性要求高的场景。
6PIN 针脚布局：精准适配标准 TYPE C 公头，支持数据传输与电力供应双功能。
沉板 1.6mm：节省 PCB 板上方空间，适合智能手表、耳机充电仓等超薄设备的内部布局。
四脚插板：通过 4 个引脚与 PCB 板焊接，经测试可承受 5N 横向拉力，确保长期使用不松动。
L=6.8mm：整体尺寸紧凑，便于在狭小空间内灵活安装。
一模成型工艺：减少组装环节，提高产品一致性，公差控制在 ±0.02mm 以内。
黄铜端子：采用 C2680 黄铜（含铜量 65%），导电率高，数据传输速率可达 10Gbps，电力传输支持 3A 电流。表面镀金处理，抗氧化能力强，经 5000 次插拔测试后接触电阻变化微小。
LCP 绝缘体：耐高温（260℃回流焊不变形）、耐酸碱腐蚀，绝缘电阻≥100MΩ，符合 UL94V-0 防火标准。
无弹片设计：避免弹片疲劳导致的接触不良问题，同时降低生产成本。
精密加工：针脚间距误差≤±0.02mm，确保与公头的紧密对接。
环保工艺：生产过程符合 RoHS 标准，LCP 材料可回收利用。
智能穿戴设备：如智能手环、智能眼镜，实现设备与充电底座的稳定连接。
小型电子配件：迷你移动硬盘、便携式 U 盘，提供高效数据传输。
智能家居模块：在温控器、传感器等设备中发挥空间占用小、连接可靠的优势。
服务热线: 13534027279
邮箱: mckj998@163.com
地址: 广东省东莞市大岭山镇
USB-IF 认证：符合 USB 3.1 标准，支持 10Gbps 数据传输和 3A 电力传输。
EN IEC 62680-1-3 合规：母座设计满足欧盟统一充电接口法规要求，适用于出口设备。
UL 认证：通过美国保险商试验所安全测试，绝缘性能、电气强度符合标准。
RoHS 合规：所有原材料（黄铜、LCP）均不含铅、汞等有害物质。
绿色生产：生产过程严格控制废弃物排放，LCP 材料可回收利用。
盐雾测试：24 小时盐雾环境下无明显腐蚀。
温度冲击测试：-40℃至 + 85℃循环 5 次，性能无异常。
插拔寿命：10000 次插拔后接触电阻≤50mΩ。
焊接参数：建议回流焊温度 250℃±5℃，预热 150-200℃持续 90-120 秒，避免高温损坏 LCP 绝缘体。
焊盘匹配：PCB 板焊盘尺寸需与引脚严格匹配（误差≤±0.1mm），防止虚焊。
温度范围：-40℃至 + 85℃，避免长时间暴露于高温（＞85℃）或高湿（＞85% RH）环境。
磁场干扰：远离强磁场（＞100mT），防止数据传输信号衰减。
定期检查：每季度清洁端子表面氧化层，使用软布蘸专用清洁剂擦拭，避免尖锐工具损伤。
长期存放：分离公母座，防止端子长期挤压变形。
电力匹配：确保设备输入电压 / 电流在母座额定范围内（3A/5V），避免过载。
接口规格：优先与符合 USB-IF 标准的公头配合，避免非标准接口导致的兼容性问题。
