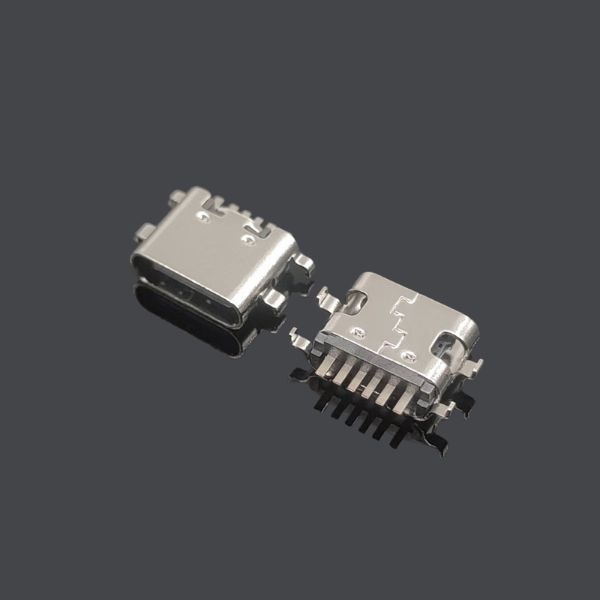

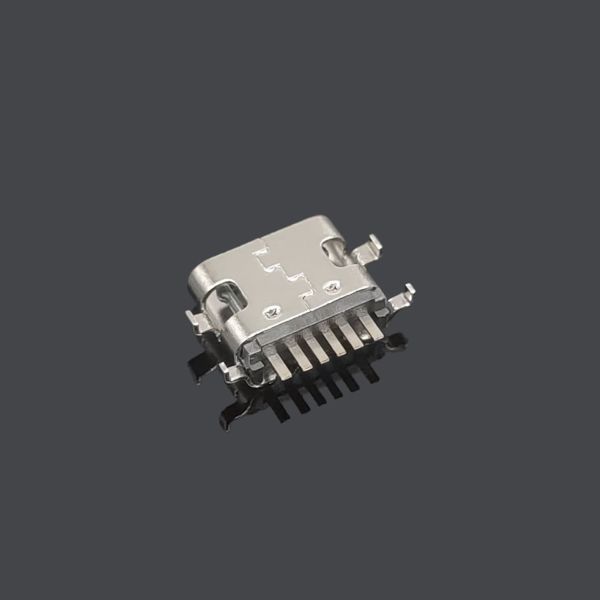

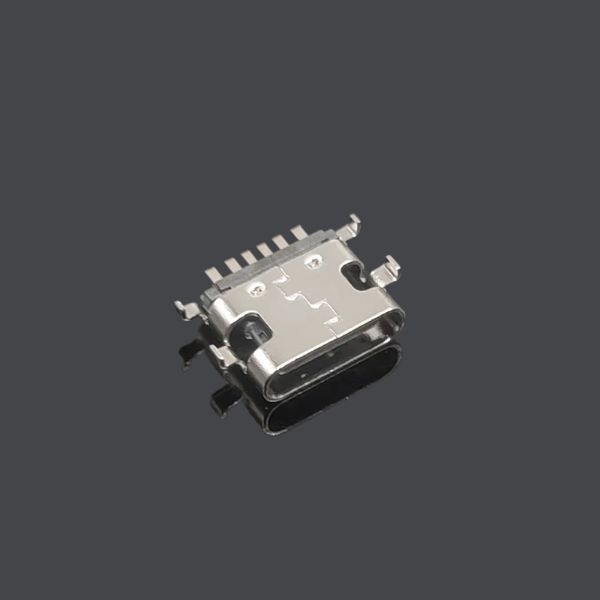

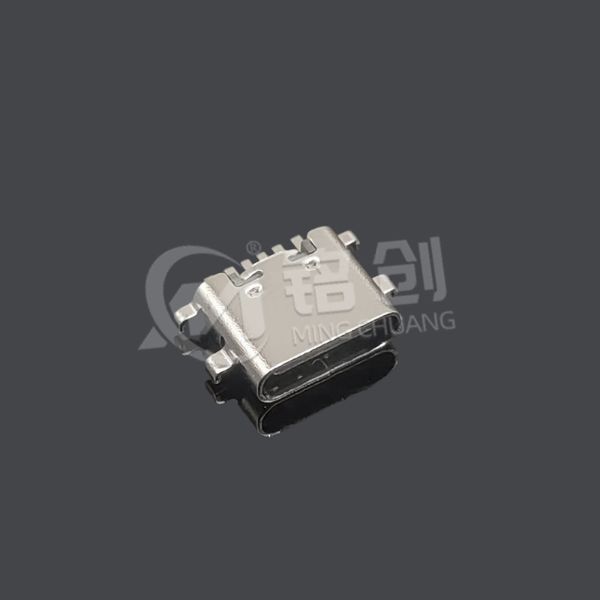

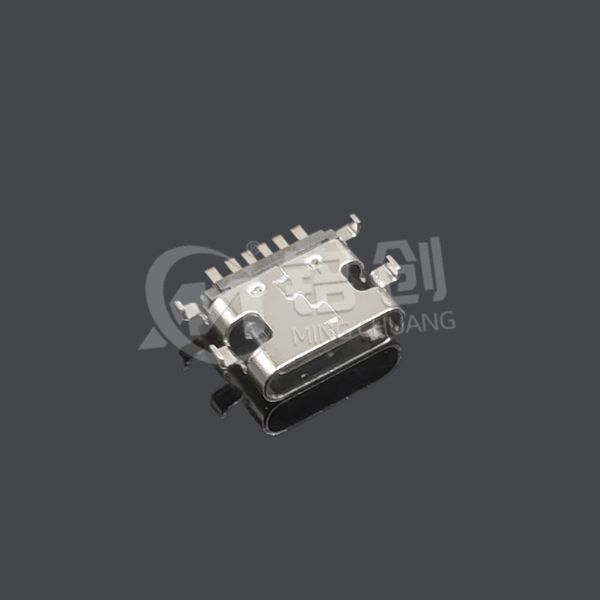

这款 TYPE C 母座 6PIN 沉板 1.2 四脚插板，L=6.8 ，采用一模成型工艺，无弹片设计，结构稳固。端子选用黄铜材质，具备良好的导电性与耐磨性；绝缘体采用 LCP 材料，耐高温、抗腐蚀。适用于对空间要求较高的智能穿戴设备、小型电子配件等，可稳定实现数据传输与电力供应，满足设备紧凑化、高效化的连接需求。
结构设计：6PIN 的针脚布局，精准适配对应 TYPE C 公头，确保连接稳定。沉板 1.2mm 的设计，极大节省 PCB 板上方空间，特别适合超薄型智能手表、耳机充电仓等产品的内部空间布局；四脚插板设计，增强了母座与 PCB 板的固定强度，经过测试，可承受 5N 的横向拉力而不松动。整体长度 L=6.8mm，尺寸小巧，能在狭小空间内灵活安装。
材质特性：端子采用黄铜材质，含铜量高达 [X]%，具备出色的导电性能，数据传输速率可达 [X] Mbps，电力传输最高支持 [X] A 电流，可满足设备快速充电需求。同时，黄铜材质的耐磨性强，经过 5000 次插拔测试后，接触电阻变化微小。绝缘体使用 LCP（液晶聚合物）材料，其具有高达 [X]℃的耐热温度，在高温环境下仍能保持良好的绝缘性与机械强度，且化学稳定性强，能有效抵御酸碱等化学物质侵蚀。
工艺优势：采用一模成型工艺，减少了组装环节，提高了生产效率和产品一致性。无弹片设计简化了结构，降低了因弹片疲劳导致接触不良的风险，同时也降低了生产成本。产品表面经过精密加工处理，针脚间距误差控制在 ±0.02mm 以内，确保与公头的精准对接。
应用场景：广泛应用于智能穿戴设备，如智能手环、智能眼镜，实现设备与充电底座的数据交互与充电；也适用于小型电子配件，如迷你移动硬盘、便携式 U 盘等，提供稳定的连接性能；在智能家居设备的小型控制模块中，同样能发挥其空间占用小、连接稳定的优势。
服务热线: 13534027279
邮箱: mckj998@163.com
地址: 广东省东莞市大岭山镇
行业标准认证：严格遵循 USB-IF 组织制定的相关标准进行生产，通过了 USB-IF 认证，确保产品在电气性能、机械性能等方面符合行业规范。同时，符合国际电工委员会（IEC）制定的电子连接器标准，在安全性、可靠性方面达到国际认可水平。
环保合规：在整个生产流程中，严格执行环保法规，所有原材料均符合 RoHS（限制有害物质指令）标准，不含有铅、汞、镉、六价铬等有害物质。LCP 材料可回收利用，减少对环境的污染，生产过程中的废弃物处理也严格遵循相关环保要求，践行绿色生产理念。
安全认证：通过了 UL（美国保险商试验所）安全认证，产品的绝缘性能、电气强度等指标均达到安全标准。在正常使用情况下，可有效防止漏电、短路等安全隐患。同时，产品的机械强度经过专业机构测试，符合 GB/T 20234.1-2023 等国内相关标准，能够承受正常使用中的插拔、震动等外力作用，保障设备和用户的安全。
安装注意：在安装过程中，需使用专用的焊接设备和工具，严格按照焊接工艺参数进行操作，建议焊接温度控制在 [X]℃ - [X]℃，焊接时间不超过 [X] 秒，避免因温度过高或时间过长损坏 LCP 绝缘体和黄铜端子。同时，确保 PCB 板的焊盘尺寸与母座引脚匹配，误差范围控制在 ±0.1mm 以内，防止出现虚焊、假焊等问题。
使用环境：避免在高温（超过 [X]℃）、高湿（相对湿度大于 85%）、强磁场（超过 [X] mT）的环境中使用本产品。高温环境可能导致 LCP 材料软化变形，影响绝缘性能；高湿环境容易引发黄铜端子氧化，增加接触电阻；强磁场会干扰数据传输信号的稳定性。如需在特殊环境使用，建议采取防护措施，如加装散热装置、防潮外壳等。
维护与保养：定期检查母座的连接状态，查看是否有松动、氧化等情况。若发现端子表面有轻微氧化，可使用干净的软布蘸取专用清洁剂轻轻擦拭，但不可使用尖锐工具刮擦，以免损伤端子。对于长期不使用的设备，建议将 TYPE C 母座与公头分离，避免长时间挤压导致端子变形。
兼容性注意：虽然本产品具有一定的通用性，但在与其他设备连接前，需确认对方设备的接口规格和电气参数是否匹配。特别是在电力传输方面，确保设备的输入电压、电流在母座的额定范围内，防止因过载导致母座损坏甚至引发安全事故 。
