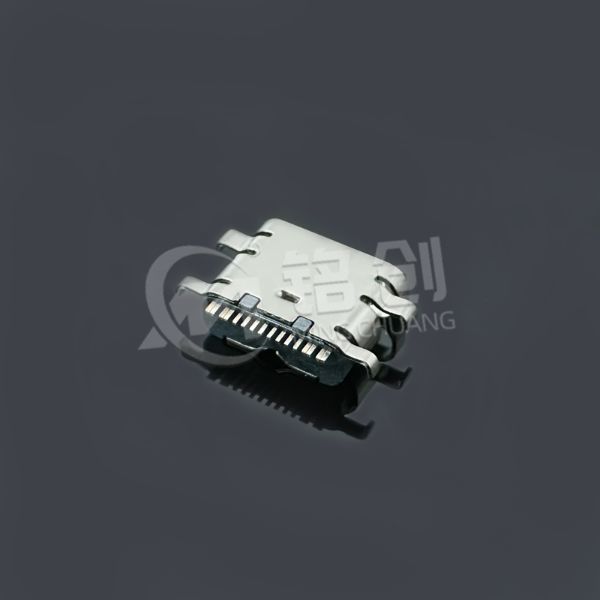

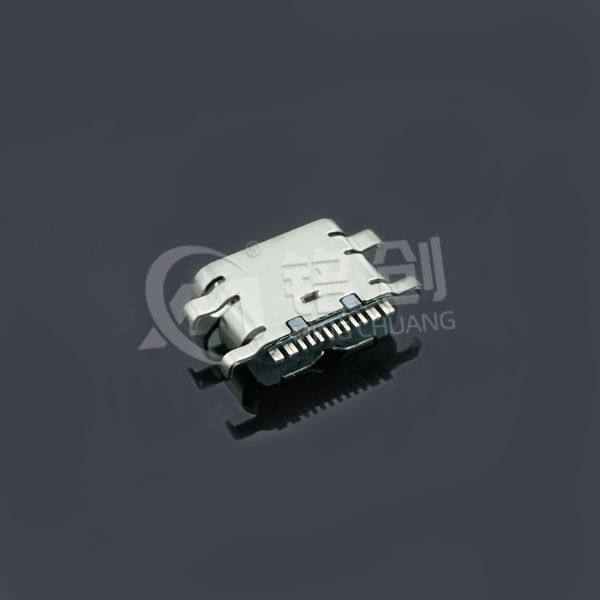

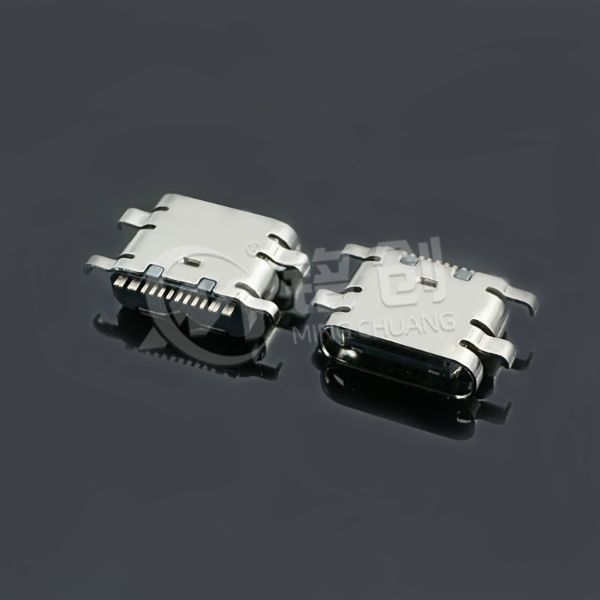

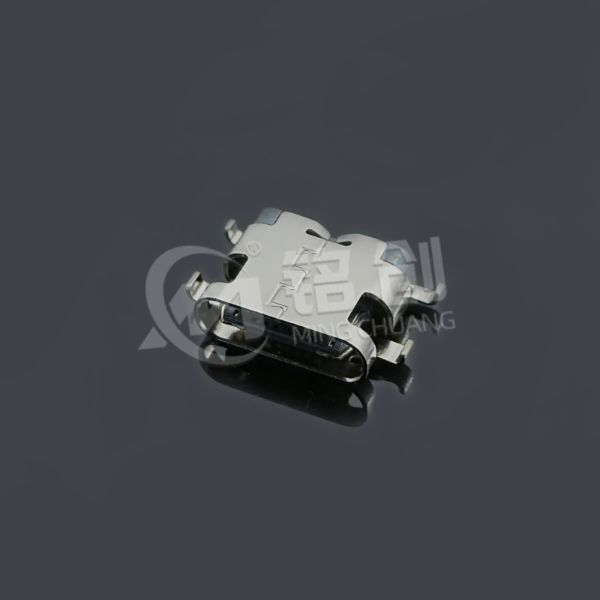

TYPE C母座16PIN 沉板2.4 四脚插板SMT L=6.5 5A电流

核心技术参数

• 电气性能：

• 数据传输：USB3.1 Gen1（5Gbps），兼容 USB2.0（480Mbps），支持 UASP 协议提升存储设备传输效率；DisplayPort Alt 模式（可选）。

• 供电能力：5A 持续大电流输出，支持 USB PD 3.0 协议（20V/5A，100W），VBUS 引脚内置 220μF 固态电容抑制纹波，过流保护阈值 5.5A。

• 引脚配置：16PIN 包含 4 组 USB3.1 差分对、VBUS/GND、2 路 CC 配置引脚及 SBU 信号线，接触阻抗＜15mΩ，绝缘电阻＞100MΩ（500V DC）。

• 物理设计：

• 安装方式：沉板 2.4mm，四脚插板 SMT 焊接（引脚间距 5.0mm），适配 1.6mm 厚度 PCB 板，定位柱直径 1.0mm，高度公差 ±0.1mm。

• 结构特点：端子采用 C19400 高导铜合金，VBUS/GND 引脚截面积增大 30%（0.3mm²）；外壳 LCP（日本宝理 E5008L）注塑，耐温 350℃，UL 94 V-0 阻燃。

• 机械性能：插拔寿命达 10000 次，四脚焊接点抗拉强度＞8N，通过 10-500Hz 振动测试（10G 加速度）。

• 环境适应性：

• 工作温度：-40℃至 105℃，湿度 5%-95% RH（无冷凝），盐雾测试（48 小时）后端子无腐蚀。

• 防护性能：可选 IPX7 防水（硅胶密封圈 + 灌封胶），ESD 防护等级 ±8kV（接触放电）。

应用场景

1. 消费电子：

• 游戏笔记本 / 平板电脑：支持 100W 快充与 5Gbps 数据传输，沉板设计适配超薄机身；VR 设备接口，高速传输 3D 影像数据。

2. 工业设备：

• 工业相机 / 传感器模块：-40℃宽温工作，5A 供电满足设备需求，四脚焊接抗振动；自动化设备控制面板接口，LCP 材质耐油污。

3. 汽车电子：

• 车载充电器 / 中控屏接口，符合 AEC-Q200 标准，支持 PD 快充与音频数据传输；新能源汽车 OBC（车载充电机）辅助接口。

材料与工艺

• 端子：C19400 高导铜（导电率≥85% IACS），VBUS/GND 引脚镀金 5μm（常规引脚 3μm），可承受 260℃回流焊，接触区域硬度 HV 600。

• 焊接工艺：四脚插板 SMT 焊盘宽度≥1.5mm，支持回流焊（峰值 255℃，60 秒），建议氮气保护焊减少氧化。

• 防水设计：IPX7 版本采用双密封圈结构，氟橡胶材质（耐温 - 20℃~200℃），压缩永久变形率＜10%。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 行业认证：

• USB-IF 认证（USB3.1 Gen1/PD3.0）、RoHS 2.0（无铅无卤素）、REACH SVHC 235 项检测合格。

• CE/FCC 电磁兼容认证，传导骚扰＜40dBμV（30MHz-1GHz），辐射骚扰＜30dBμV（30MHz-10GHz）。

• UL 认证（UL 62368-1），绝缘材料阻燃等级 V-0，耐电压测试 1500V AC/1min 无击穿。

2. 生产管控：

• 每批次抽样进行：大电流测试（5A 持续 1 小时，温升≤30℃）、接触阻抗动态测试（1 万次插拔后 ΔR＜15%）、金相切片分析焊点可靠性。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装要求：

• 回流焊峰值≤255℃，217℃以上保持时间 60-90 秒，避免 LCP 外壳变色；沉板 2.4mm 需精准控制 PCB 开孔深度（公差 ±0.05mm）。

• 四脚焊接时建议使用定位治具，焊接后用 3D AOI 检测引脚偏移量＜0.03mm，确保与母座同轴度。

2. 使用限制：

• 非防水型号禁止暴露于潮湿环境，防水款密封圈建议每年更换；持续电流＞5A 时需增加散热措施（如铜箔面积≥1cm²）。

• 需搭配支持 5A 的 EMarker 线缆及 PD 协议芯片（如 TI TPS2596），否则可能触发过流保护。

3. 维护建议：

• 工业环境每季度用压缩空气清理接口灰尘，避免金属碎屑导致短路；使用无水乙醇擦拭端子，禁止含氯溶剂。

• 长期闲置时需加盖防尘盖，存储温度 - 20℃至 60℃，湿度≤60% RH，防止端子氧化。
