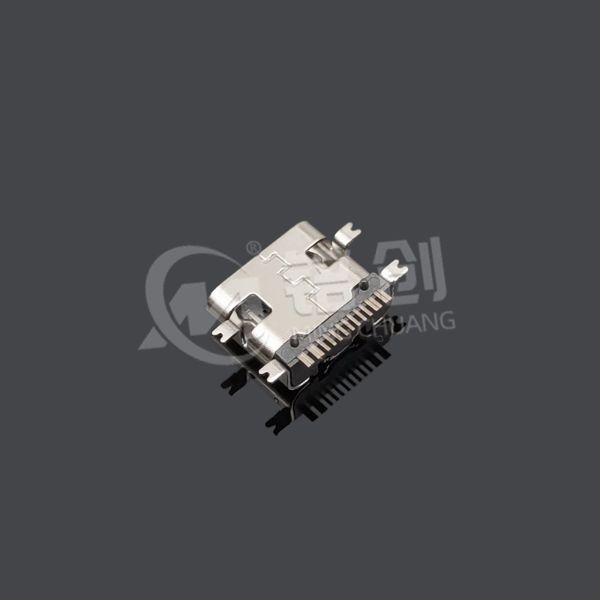

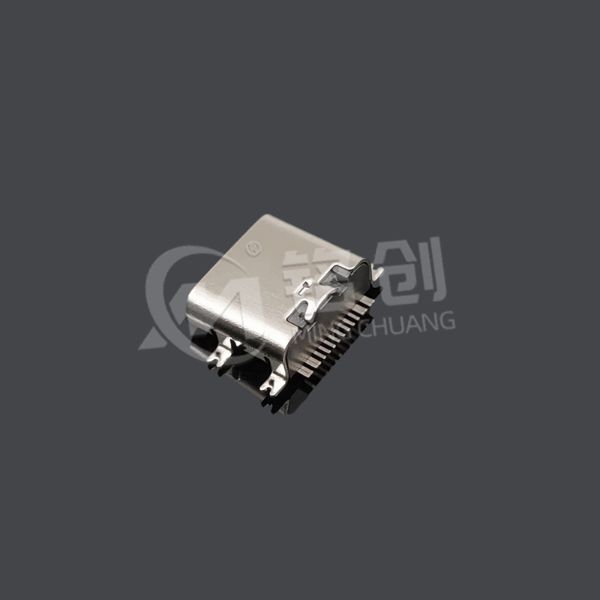

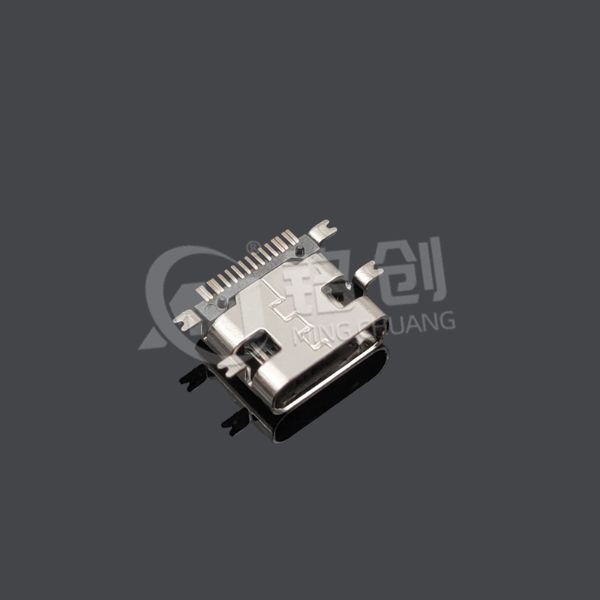

TYPE C母座16PIN 板上四脚全贴SMT L=7.35 5A 三模

核心技术参数

• 电气性能：

• 数据传输：USB3.1 Gen2（10Gbps）、USB2.0（480Mbps），兼容 USB4 与 Thunderbolt 3；DisplayPort 1.4 支持 4K@60Hz，兼容 HDMI 2.1 转接。

• 供电能力：USB PD 3.1 协议，支持 28V/5A（140W）供电，兼容 PPS、QC5 + 快充，VBUS 引脚内置 220μF 固态电容抑制纹波。

• 引脚配置：16PIN 含 4 组 USB3.1 差分对、2 组 DP 通道、2 路 CC 引脚及 VBUS/GND，接触阻抗＜15mΩ（初始），5000 次插拔后＜25mΩ。

• 物理设计：

• 安装方式：四脚全贴 SMT 焊接（引脚间距 5.0mm），适配 1.6mm PCB 板，总高度 L=7.35mm±0.1mm，焊盘公差 ±0.02mm。

• 结构创新：三次注塑 LCP 外壳，内置不锈钢屏蔽罩，EMI 屏蔽效能＞60dB；5A 端子截面积 0.3mm²，降低温升（5A 持续 1 小时≤25℃）。

• 机械性能：四脚焊点抗拉强度＞8N，通过 5-500Hz 振动测试（10G 加速度），机械寿命 10000 次插拔。

• 环境适应性：

• 工作温度：-40℃至 105℃，湿度 5%-95% RH，盐雾测试 48 小时后端子无腐蚀。

• 防护等级：可选 IPX7 防水（氟橡胶密封圈），ESD 防护 ±15kV（空气放电）。

应用场景

1. 消费电子：

• 轻薄笔记本 / 平板：7.35mm 长度适配 3mm 机身，140W PD 快充 30 分钟充电 80%，支持双 4K 屏输出。

• VR 头显：USB3.1 Gen2 传输 3D 影像（延迟＜20ms），DisplayPort 1.4 支持 8K 分辨率。

2. 工业控制：

• 微型传感器阵列：-40℃宽温稳定传输数据，四脚全贴抗振动，适用于自动化产线。

• 医疗设备：LCP 材质可耐受 134℃消毒，5A 供电支持高清影像传输，符合 ISO 10993 标准。

3. 汽车电子：

• 车载中控屏：DisplayPort Alt 模式传输影音，140W PD 为车载设备供电，符合 AEC-Q200 标准。

材料与工艺

• 端子：C194 高导铜合金，5μm 镀金（脉冲电镀），接触区硬度 HV 600，可承受 260℃回流焊。

• 外壳：LCP 三次注塑成型，介电常数 ε=2.9，耐温 350℃，成型精度 ±0.015mm。

• 焊接工艺：支持回流焊（峰值 255℃，60 秒），四脚焊盘宽度≥1.5mm，建议氮气保护焊。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 行业认证：

• USB-IF（USB3.1 Gen2/PD3.1）、VESA（DisplayPort 1.4）、HDMI 协会（HDCP 2.3）认证。

• RoHS 2011/65/EU、REACH SVHC 235 项，LCP 可回收利用率＞95%。

• UL 94 V-0 阻燃，CE/FCC 电磁兼容，IPX7 防水通过 CNAS 检测。

2. 生产管控：

• 每批次抽样：大电流温升测试（5A/2 小时，端子温度≤75℃）、接触阻抗动态测试（10 万次插拔后 ΔR＜15%）。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装要求：

• 回流焊峰值≤255℃，217℃以上保持 60-90 秒，建议使用 0.01mm 精度贴片机，3D AOI 检测焊点偏移＜0.03mm。

2. 使用限制：

• 非防水型号禁止潮湿环境，防水款密封圈建议每年更换；5A 应用时 PCB 铜箔≥50μm，VBUS 走线宽≥1.5mm。

3. 兼容性说明：

• 三模需设备端芯片支持（如瑞昱 RTS5490），推荐搭配 USB-IF 认证的 40Gbps EMarker 线缆。

4. 维护建议：

• 工业环境每季度压缩空气清灰，医疗设备用 75% 乙醇擦拭，禁止含氯消毒剂；长期闲置需防尘盖封装，存储湿度≤40% RH。
