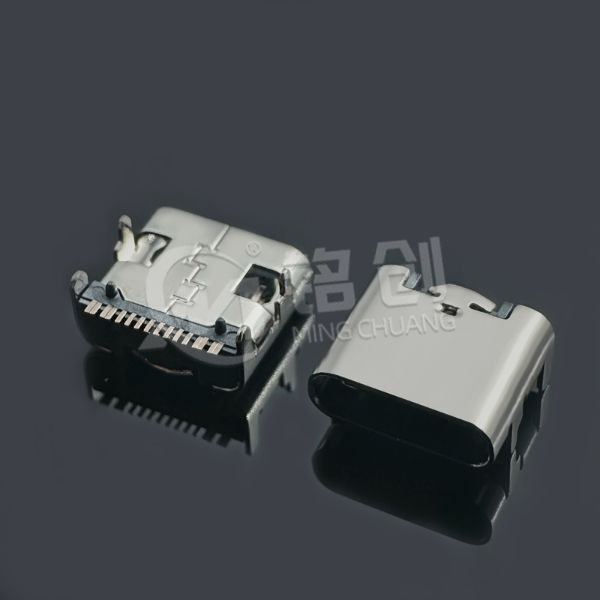

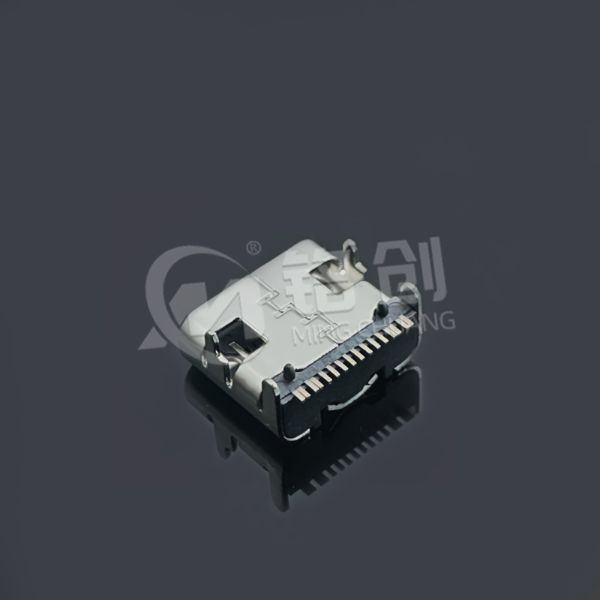

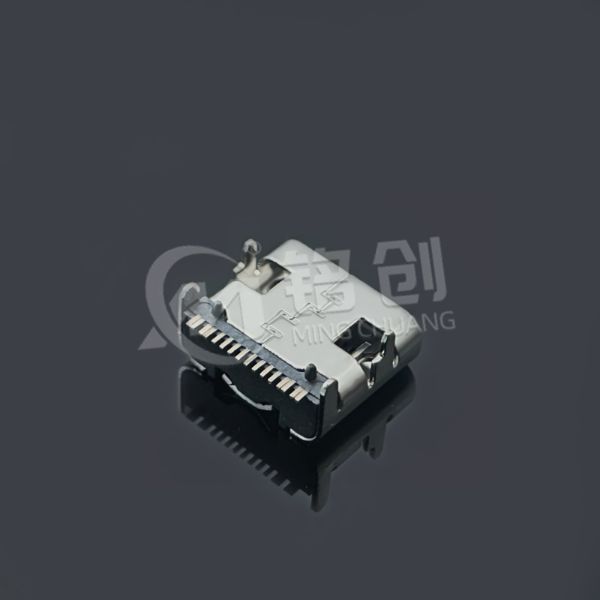

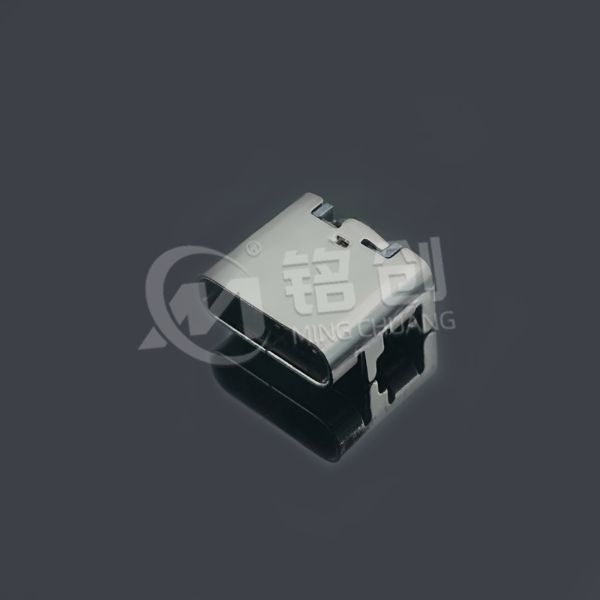

TYPE C母座16PIN 板上四脚插板SMT L=7.35 5A 三模 有柱

核心技术参数

• 电气性能：

• 数据传输：USB2.0（480Mbps）+ DisplayPort Alt 模式（4K@30Hz），支持 UASP 协议提升存储效率。

• 供电能力：5V/5A 持续输出，兼容 USB PD 3.0 协议（20V/5A，100W），VBUS 引脚内置 220μF 固态电容抑制纹波，过流保护阈值 5.5A。

• 引脚配置：16PIN 包含 D+/D-（USB2.0）、CC1/CC2（协议握手）、VBUS/GND 及 SBU 信号线，接触阻抗＜30mΩ，绝缘电阻＞100MΩ（500V DC）。

• 物理设计：

• 安装方式：四脚插板 SMT 焊接（引脚间距 5.0mm），适配 1.6mm 厚度 PCB，定位柱直径 1.0mm，高度公差 ±0.1mm，增强抗振动能力。

• 结构特点：三次注塑工艺（三模）形成不锈钢外壳（SUS304），表面镀镍 5μm 防腐蚀；黄铜端子（C2680）镀金 3μm，LCP 胶芯耐温 265℃，带防呆结构避免反插损坏。

• 机械性能：插拔寿命 5000 次，四脚焊接点抗拉强度＞8N，通过 10-500Hz 振动测试（10G 加速度）。

• 环境适应性：

• 工作温度：-40℃至 85℃，湿度 5%-95% RH（无冷凝），盐雾测试（48 小时）后端子无腐蚀。

• 防护性能：可选 IPX4 防泼溅（硅胶密封圈），ESD 防护等级 ±8kV（接触放电）。

应用场景

1. 工业设备：

• 工业平板电脑：支持 USB2.0 数据采集与 DisplayPort 显示输出，不锈钢外壳抗冲击。

• 自动化设备传感器模块：三模切换适配不同协议需求，LCP 材质耐油污与化学腐蚀。

2. 医疗电子：

• 便携式医疗设备：5V/5A 供电支持长时间运行，USB2.0 传输医疗数据，DisplayPort 连接外部显示器。

• 影像设备接口：符合医疗行业抗电磁干扰要求，不锈钢外壳满足清洁消毒需求。

3. 消费电子：

• 智能家居中控屏：USB2.0 控制信号传输 + DisplayPort 显示，适配超薄机身设计。

• 车载娱乐系统：三模切换兼容手机投屏、数据存储及充电，-40℃宽温工作适应车载环境。

材料与工艺

• 端子：C2680 黄铜镀金 3μm，可承受 260℃回流焊，接触区域镀金层硬度 HV 500-600。

• 外壳：SUS304 不锈钢通过三次注塑工艺成型，表面镀镍 5μm，与黄铜端子通过绝缘衬套隔离避免电化学腐蚀。

• 焊接工艺：四脚 SMT 焊盘宽度≥1.2mm，支持回流焊（峰值 255℃，60 秒），建议氮气保护焊减少氧化。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 行业认证：

• RoHS 2011/65/EU（无铅、无卤素）、REACH SVHC 233 项检测合格。

• CE/FCC 电磁兼容认证，传导骚扰＜40dBμV（30MHz-1GHz），辐射骚扰＜30dBμV（30MHz-10GHz）。

• 符合 EN IEC 62680-1-3 标准，通过 1500V AC/1min 耐电压测试。

2. 生产管控：

• 每批次抽样进行：接触阻抗测试（初始＜30mΩ，5000 次插拔后＜40mΩ）、DisplayPort 信号完整性测试（眼图模板通过率＞95%）。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装要求：

• 回流焊峰值≤255℃，217℃以上保持时间≤90 秒，避免 LCP 胶芯变色；四脚焊接建议使用定位治具，确保与 PCB 焊盘同轴度。

2. 使用限制：

• DisplayPort Alt 模式需搭配支持 DP 协议的芯片（如 TI TPD12S015），否则仅支持 USB2.0 功能。

• 持续电流＞5A 时需增加散热铜箔（面积≥1cm²），避免 VBUS 引脚过热。

3. 兼容性说明：

• 与 USB3.0 设备连接时数据传输速率自动降为 USB2.0，建议搭配 AWG28 规格线缆，非认证线缆可能导致信号衰减。

• 三模切换需通过 CC 引脚协议握手实现，建议使用专用切换芯片（如 NXP TCA9548A 或 CV1021E）。

4. 维护建议：

• 工业环境每季度用压缩空气清理接口灰尘，避免金属碎屑导致短路；使用无水乙醇擦拭端子，禁止含氯溶剂。

• 长期闲置时需加盖防尘盖，存储温度 - 20℃至 60℃，湿度≤60% RH，防止端子氧化。
