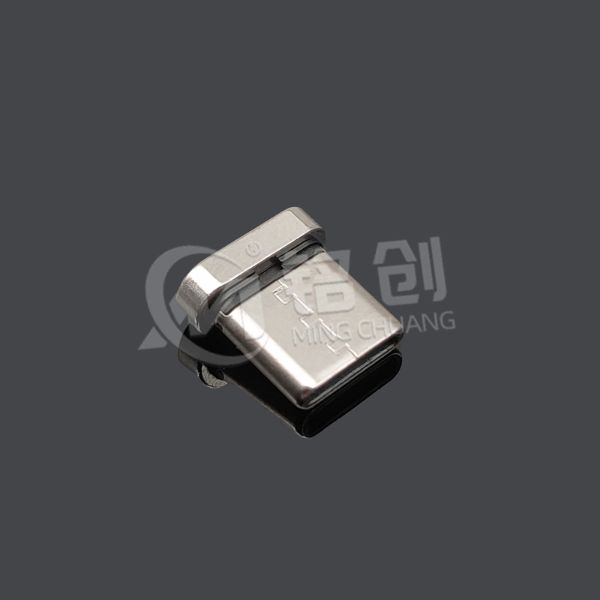

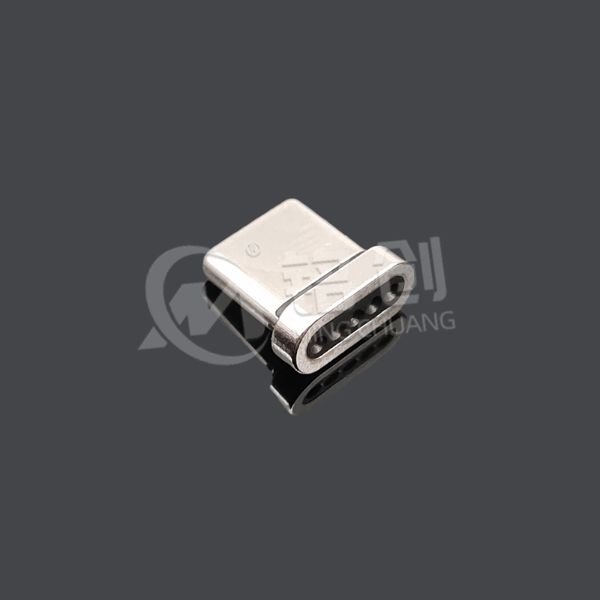

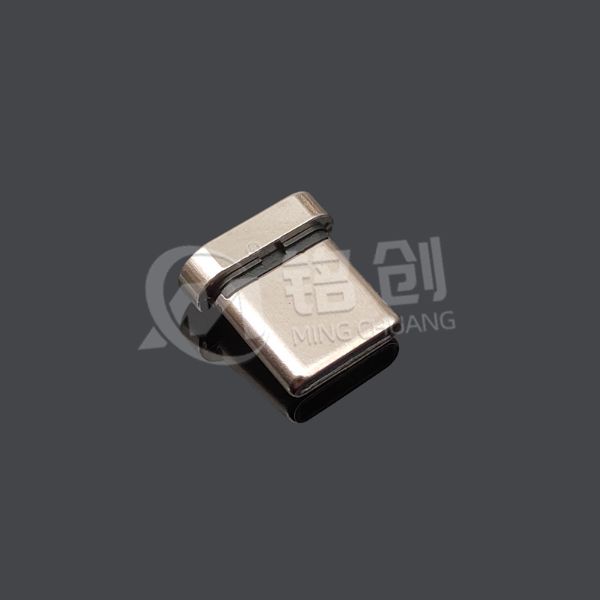

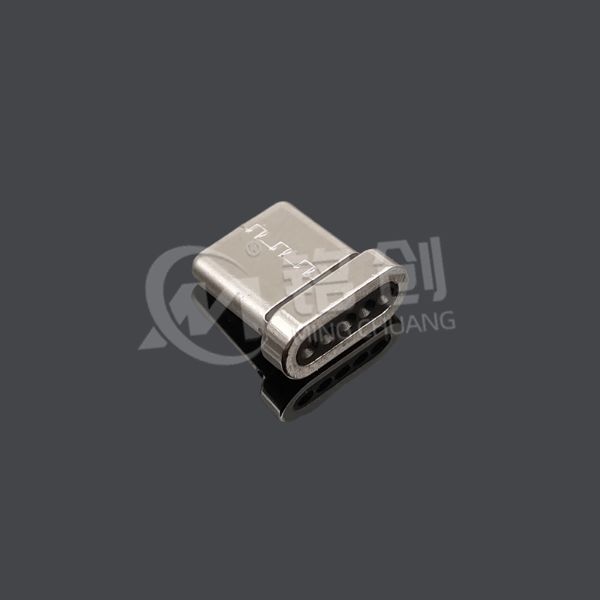

TYPE C 磁吸公头 5PIN 椭圆形 改后

核心技术参数

• 电气性能：

• 数据传输：USB2.0 高速模式（480Mbps），兼容全速 / 低速协议；支持 UART（115200bps）、I2C（400kHz）等串行通信。

• 供电能力：5V/3A（支持 BC1.2 充电协议），VBUS 引脚内置 100nF 陶瓷电容抑制纹波，峰值电流可达 5A（持续＜10ms）。

• 引脚配置：5PIN（2 组 USB 差分对 + VBUS/GND+CC），接触阻抗＜30mΩ，绝缘电阻＞100MΩ（500V DC）。

• 物理设计：

• 外形尺寸：椭圆长轴 8.5mm× 短轴 6.2mm，整体高度 5.8mm，适配 0.5mm 间距排线连接。

• 磁吸结构：N52 钕铁硼磁铁（剩磁 1.4T），吸附公差 ±0.3mm，防反插设计（反插吸附力＜0.5N），机械寿命 10 万次插拔。

• 材料工艺：端子 C194 高导铜（导电率≥85% IACS）镀金 3μm；外壳 LCP（耐温 350℃）+304 不锈钢屏蔽罩，表面防刮擦处理（硬度＞2H）。

• 环境适应性：

• 工作温度：-40℃~105℃，湿度 5%-95% RH（无冷凝），盐雾测试（48 小时）后端子氧化层厚度＜0.3μm。

• 防护性能：可选 IPX7 防水（硅胶密封圈 + 灌封胶），抗振动（10-500Hz，10G 加速度）符合 IPC-9592 标准。

应用场景

1. 智能穿戴：

• 智能手表磁吸充电线，支持心率数据同步；TWS 耳机充电仓，盲插设计提升用户体验。

2. 医疗设备：

• 可穿戴医疗传感器，IPX7 防水款适应消毒环境，LCP 材质符合 ISO 10993 生物相容性标准。

3. 工业物联网：

• 自动化产线传感器模块，-40℃宽温工作，抗振动设计避免连接松动。

材料与工艺

• 端子：C194 高导铜合金经退火处理（硬度 HV 120-150），镀金层采用脉冲电镀（晶粒密度提升 2 倍），可承受 260℃回流焊。

• 磁铁：N52 钕铁硼切割精度 ±0.05mm，表面镀锌镍合金（5μm）防腐蚀，磁通量密度≥120mT。

• 组装工艺：采用真空贴合技术（压力 50kPa）固定磁铁与端子，确保磁吸组件同心度偏差＜0.1mm。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 行业认证：

• USB-IF 认证（USB2.0 Full Speed）、RoHS 2.0（铅含量＜0.1%）、REACH SVHC 235 项检测合格。

• CE/FCC 电磁兼容（传导骚扰≤40dBμV，辐射骚扰≤30dBμV），UL 94 V-0 阻燃认证（外壳燃烧速率≤100mm/min）。

2. 行业标准：

• 工业应用符合 ISO 13849-1（PLd），汽车电子可选 AEC-Q200（-40℃至 125℃温度循环）。

3. 质量管控：

• 每批次抽检：磁吸力测试（拉力计≥3N）、接触阻抗动态测试（1 万次插拔后 ΔR＜15%）、高温老化（105℃，96 小时）。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装要求：

• 回流焊峰值≤255℃，磁铁区域需用隔热治具（耐温≤120℃），避免退磁；定位柱与 PCB 过孔公差≤0.05mm。

2. 使用限制：

• 非防水款禁止接触液体，防水款密封圈建议每年更换；持续电流＞3A 时，PCB 铜箔厚度≥50μm（1.4oz）。

3. 维护建议：

• 工业环境每季度用压缩空气清理磁铁表面铁屑；医疗设备用 75% 乙醇擦拭，禁止含氯消毒剂。
