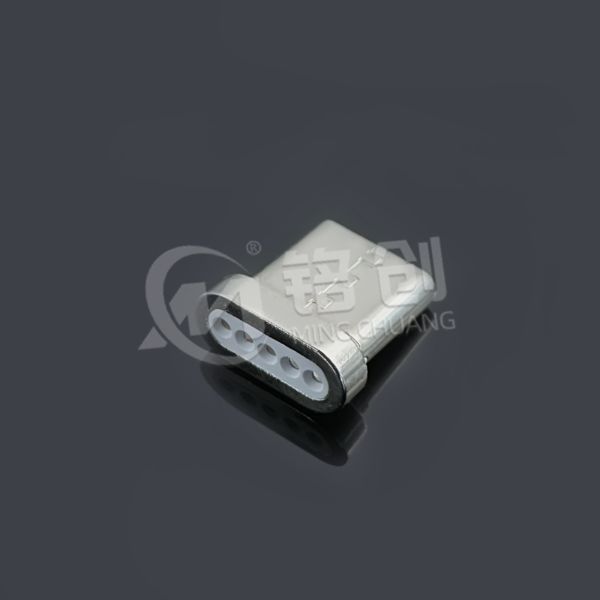

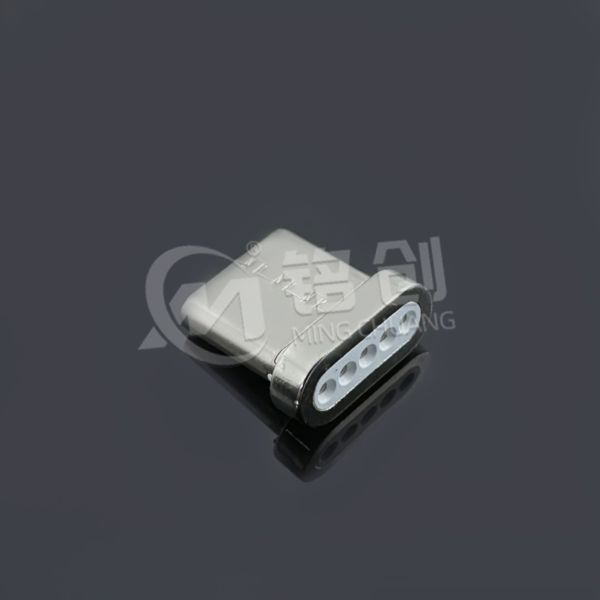

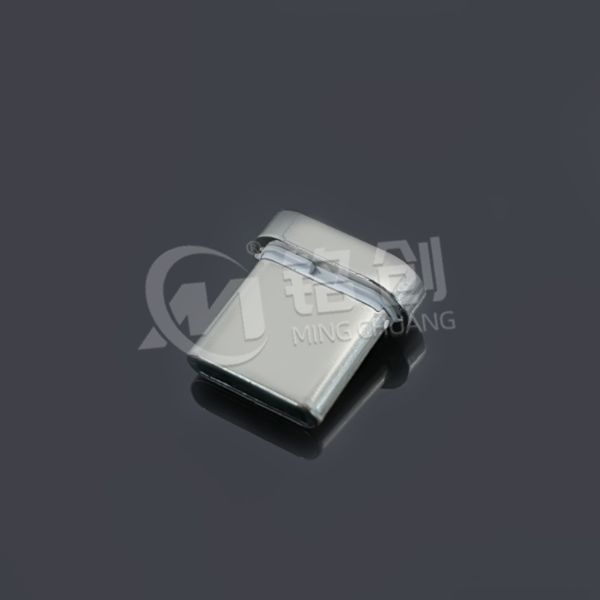

这款 5PIN 椭圆形 Type-C 磁吸公头，是在现代电子设备对便捷、可靠连接需求下诞生的创新产品。其独特的椭圆形外观设计，不仅在造型上独树一帜，更贴合人体工程学与设备内部空间布局需求，便于插拔操作且节省空间。具备 5 个精心布局的引脚，能同时兼顾数据传输与电力供应功能。采用先进的磁吸技术，内置高性能钕铁硼磁铁，提供稳定且强大的吸附力，确保连接稳固，同时实现轻松的单手盲插，极大提升了使用便利性。适用于消费电子、汽车电子、工业控制等多领域，为各类设备带来高效、便捷的连接体验。
电气性能：在数据传输方面，支持 USB2.0 协议，传输速率可达 480Mbps ，足以满足日常文件传输、设备同步等常规数据交互需求。供电能力出色，能够稳定传输 3A 电流，可满足大多数中小功率设备的充电与供电需求，如智能手机、平板电脑、小型智能穿戴设备等，配合相应的充电协议，可实现快速充电功能，大幅缩短充电时长。工作电压适配范围为 5V - 20V ，能灵活对接不同电源规格的设备，确保兼容性。
物理设计：整体呈椭圆形，这种独特的形状设计相较于传统矩形接口，在有限的空间内能够更合理地布局内部结构，同时在外观上更具辨识度与独特性。公头尺寸经过精密设计，长、宽、高的规格精准匹配各类设备接口预留空间，实现紧凑且稳固的连接。5PIN 的布局经过优化，引脚间距精确控制，确保与对应母座插拔顺畅，接触良好，避免接触不良导致的信号中断或供电异常问题。磁吸部分采用钕铁硼磁铁，磁力强劲，吸附力可达 [X] N，能够在日常使用中抵抗一定程度的外力拉扯，保持连接稳定，同时确保在需要分离时可轻松分开，不会对设备接口造成损伤。
环境适应性：拥有宽广的工作温度范围，从 - 40°C 的极寒环境到 85°C 的高温环境，均能稳定工作。无论是在寒冷的户外设备，还是在高温运行的工业设备中，都能可靠地完成数据与电力传输任务。具备一定的抗振动与抗冲击能力，通过模拟实际使用场景中的振动与冲击测试，能够在车辆行驶颠簸、工业机械运转振动等环境下，依然保持良好的连接状态，确保数据传输不间断。产品的外壳及内部材料具备良好的抗氧化与抗腐蚀性能，可在一定程度上抵御潮湿、灰尘等环境因素的侵蚀，延长产品使用寿命。
消费电子领域：在智能手机、平板电脑、无线耳机、智能手表等设备中应用广泛。例如，对于经常在移动状态下使用设备的用户，使用该磁吸公头连接手机与移动电源，单手即可完成连接操作，在行走、乘车等场景下更加便捷。在智能手表与充电座的连接中，磁吸公头的自动吸附功能，使得用户无需精准对准接口，轻轻一放即可开始充电，提升用户体验。
汽车电子领域：可用于车载多媒体系统与手机的连接，实现手机投屏、音乐播放等功能。由于汽车行驶过程中存在颠簸振动，磁吸公头的稳固连接特性能够确保在复杂路况下，数据传输依然稳定，避免因连接松动导致的功能中断。同时，在车载充电器中应用，能够方便驾驶员为手机等设备充电，无需在驾驶过程中费力寻找接口，提高驾驶安全性。
工业控制领域：在工业自动化生产线设备、数据采集终端等方面发挥重要作用。在工业环境中，设备可能需要频繁连接与断开，该磁吸公头的便捷插拔特性可提高工作效率。其良好的环境适应性，能在工业的高温、潮湿、多尘等恶劣环境下稳定工作，确保工业生产过程中的数据传输与设备供电的可靠性。
端子：选用高纯度的铜合金作为基材，这种材料具有优良的导电性与机械性能。端子表面进行了镀金处理，镀金厚度达到 3μm，有效降低接触电阻，提升了端子的导电性与抗氧化能力，确保在长期使用过程中，信号传输稳定可靠，不易出现接触不良等问题。同时，该端子能够承受 260°C 的回流焊高温，满足 SMT（表面贴装技术）的加工要求，保证了产品在生产过程中的焊接质量与稳定性。
外壳：外壳采用高强度的工程塑料材质，经过精密注塑成型工艺制作而成。这种工程塑料具有良好的绝缘性能、机械强度以及阻燃性能，能够有效保护内部电路免受外界环境的影响。外壳表面经过特殊处理，具有一定的耐磨、抗刮性能，确保产品在日常使用过程中保持良好的外观状态。
磁吸部分：磁吸组件采用高性能的钕铁硼磁铁，经过精确切割与组装，确保磁力均匀分布，吸附力稳定可靠。磁铁表面进行了防腐蚀处理，避免在使用过程中因氧化而导致磁力减弱。同时，在磁吸部分与外壳的连接工艺上，采用了精密的嵌套与固定技术，确保磁吸组件牢固地安装在公头内部，不会因外力作用而松动。
服务热线: 13534027279
邮箱: mckj998@163.com
地址: 广东省东莞市大岭山镇
行业认证：
USB-IF 认证：通过了 USB-IF 组织的严格认证，完全符合 USB2.0 标准，这意味着产品在数据传输的兼容性、稳定性以及电气性能等方面都达到了行业认可的高标准。无论是与各类 USB2.0 设备连接，还是向下兼容部分低版本设备，都能确保数据传输的顺畅与稳定，为用户提供可靠的使用体验。
环保认证：产品严格遵循欧盟 RoHS 2011/65/EU 指令要求，不含有铅、汞、镉、六价铬、多溴联苯及其醚等有害物质，从原材料的选择到生产加工过程，都严格把控，确保产品绿色环保。同时，产品也满足 ELV 2000/53/EC 环保标准，符合可持续发展的理念，为环境保护贡献力量。
安全认证：取得了 UL 94 V-0 阻燃等级认证，产品所使用的材料具备出色的阻燃性能，在遇到火源时，能够有效阻止火势蔓延，降低火灾风险，保障使用环境的安全。此外，产品还通过了 CE、FCC 电磁兼容认证，在正常使用过程中，不会对周围的电子设备产生电磁干扰，同时自身也具备较强的抗电磁干扰能力，确保在复杂的电磁环境下依然能稳定运行。
行业规范：
在工业应用方面，满足 ISO 13849-1 机械安全标准。在工业生产环境中，设备往往需要面临复杂的机械运行状况，该产品在设计与生产过程中充分考虑了机械安全因素，如在振动、冲击等机械应力作用下，能够保证连接的可靠性与稳定性，不会因机械外力而导致连接松动、损坏，从而确保工业生产过程的安全与稳定。
对于汽车电子应用，产品符合汽车行业相关标准。汽车内部环境复杂，存在高温、高湿度、强振动等恶劣条件，产品经过了严格的汽车行业标准测试，包括振动测试、冲击测试、温度循环测试等，能够适应汽车内部的恶劣使用条件，为汽车电子设备提供可靠的连接解决方案。
生产管控：
整个生产过程采用先进的 ERP（企业资源计划）系统进行全面管理。从原材料的采购环节开始，对每一批次的原材料供应商、进货时间、质量检测报告等信息进行详细记录与跟踪；在生产加工过程中，对每一道生产工序的操作参数、操作人员、生产时间等进行实时监控与记录；到成品检验环节，对每一个成品的检验结果、检验人员、检验时间等信息进行留存。通过这种全程追溯管理，能够快速、准确地查找产品质量问题的根源，以便及时采取措施进行改进，确保产品质量的稳定性与可靠性。
每批次产品均需经过严格的 100% 电气性能测试，包括接触阻抗测试，确保端子之间的接触电阻在标准范围内，保证良好的导电性能；绝缘电阻测试，检测产品的绝缘性能是否符合要求，防止漏电风险；耐电压测试，验证产品在规定电压下的绝缘可靠性。此外，还需进行模拟实际使用环境的耐久性测试，如插拔寿命测试，确保产品在经过一定次数的插拔后，依然能保持良好的性能。通过这些严格的测试流程，保证每一个出厂产品的质量都符合高标准。
安装要求：
焊接操作时，务必严格控制温度。对于采用 SMT 工艺进行焊接的情况，建议回流焊温度曲线的峰值控制在 255°C 以内，并且持续时间不宜超过 60 秒。过高的温度可能会对端子的金属结构以及内部绝缘部分造成不可逆的损坏，影响产品的电气性能与绝缘性能。
在安装过程中，需确保公头与设备接口的对准精度，虽然磁吸功能可自动吸附，但初始放置位置偏差过大可能导致吸附不顺畅或引脚损坏。建议使用高精度的装配设备或工具，保证公头与设备接口精准对接，偏差应严格控制在 ±0.05mm 以内，以实现良好的电气连接与稳固的机械性能。
使用限制：
虽然产品支持 3A 电流传输与 480Mbps 数据传输，但在实际使用中，传输性能可能会受到外接设备性能、连接线缆质量等多种因素的影响。例如，如果连接的设备本身不支持高速数据传输或大电流充电，那么传输速率与充电功率将自动适配设备的较低标准。此外，若使用的连接线缆不符合规格，存在阻抗过大等问题，也会导致传输速率下降、充电异常等现象。
在使用过程中，应避免将公头暴露在强磁场环境中，强磁场可能会干扰磁吸公头的正常吸附功能，甚至可能对内部电路造成损坏。例如，在靠近大型电机、变压器等强磁场设备的环境中，应谨慎使用该磁吸公头，以免影响设备的正常连接与工作。
兼容性说明：
该 5PIN 椭圆形 Type-C 磁吸公头具备良好的兼容性，能够与支持 USB2.0 协议的设备进行连接。当与不同设备连接时，产品会自动识别设备的协议标准，并调整数据传输速率与供电参数，以实现稳定的连接与数据交互。
为了确保产品能够发挥最佳性能，建议搭配符合 USB2.0 标准的高质量连接线缆使用。非标准的连接线可能存在电气性能不达标、信号屏蔽不良等问题，从而导致数据传输不稳定、充电异常等情况。例如，一些劣质的 USB 线可能会在传输过程中引入电磁干扰，影响数据的准确性，或者在充电时出现电压降过大，导致设备充电缓慢甚至无法充电的问题。
维护建议：
定期对接口进行清洁维护是保证产品正常使用的重要环节。建议使用压缩空气或者防静电毛刷，定期清理接口内部积累的灰尘及杂物。灰尘等异物的积累可能会导致引脚之间的接触电阻增大，影响信号传输质量，严重时甚至可能造成短路，损坏设备。使用压缩空气时，应注意控制气压，避免过大的气压对接口内部结构造成损坏；使用防静电毛刷时，要确保毛刷的材质不会产生静电，以免静电对电子元件造成损害。
如果设备在较长时间内不使用，建议使用防尘塞对接口进行保护。防尘塞能够有效防止灰尘、异物进入接口，避免接口因长时间暴露在空气中而发生氧化，同时也能防止因意外碰撞等原因导致接口变形。在选择防尘塞时，应确保其尺寸与接口适配，材质不会对接口造成腐蚀等不良影响。
