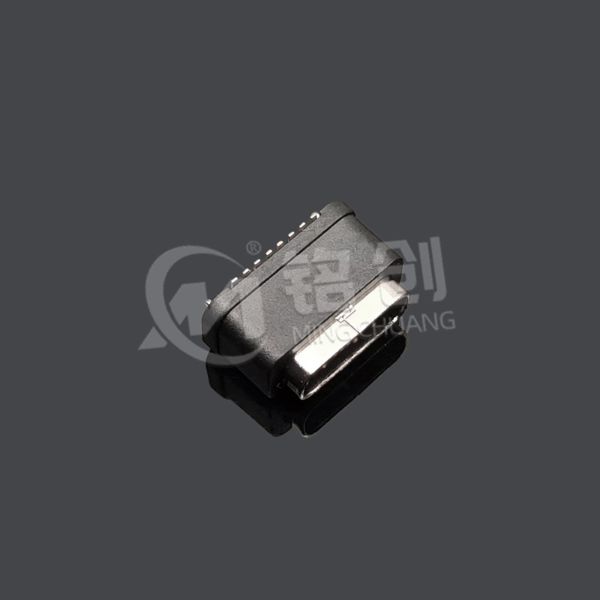

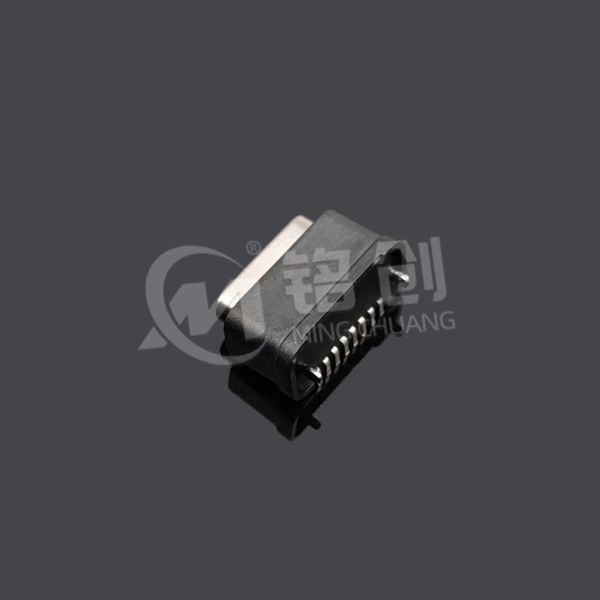

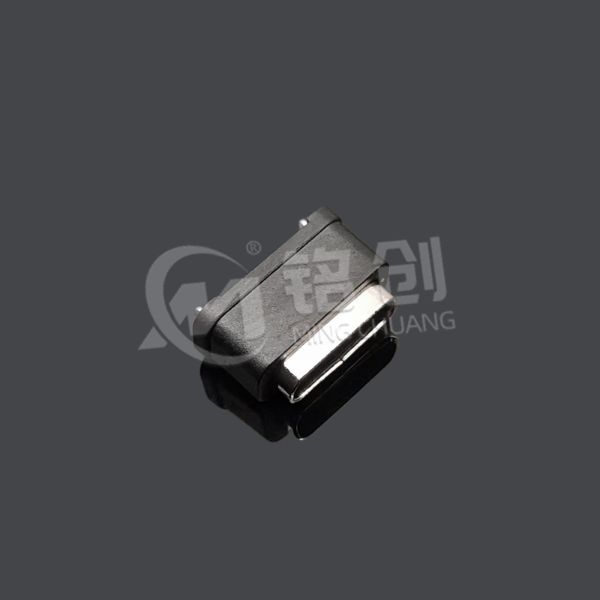

防水TYPE C母座8PIN 立贴 L=6.8

核心技术参数

• 电气性能：

• 数据传输：USB2.0 高速模式（480Mbps），兼容全速（12Mbps）/ 低速（1.5Mbps）。

• 供电能力：5V/3A（支持 BC1.2 充电协议），VBUS 引脚内置 100nF 陶瓷电容抑制纹波。

• 引脚配置：8PIN（2 组 USB 差分对 + VBUS/GND+2 路 CC+NC 备用脚），接触阻抗＜30mΩ，绝缘电阻＞100MΩ。

• 物理设计：

• 安装方式：立贴式 DIP 焊接，引脚间距 2.0mm，适配 1.6mm PCB 板，定位柱直径 1.0mm，高度公差 ±0.1mm。

• 防水结构：LCP 外壳 + 氟橡胶密封圈，IPX7 防水等级（1 米水深浸泡 30 分钟无进水），插拔寿命 5000 次以上。

• 材料工艺：端子 C194 高导铜镀金 3μm，外壳 LCP（耐温 350℃），密封圈氟橡胶（耐温 - 20℃~200℃）。

• 环境适应性：

• 工作温度：-40℃~85℃，湿度 95% RH（无冷凝），盐雾测试（48 小时）后端子无腐蚀。

• 防护性能：IPX7 防水 + IP6X 防尘，通过 1000 次热循环（-40℃~105℃）后防水性能无衰减。

应用场景

1. 户外设备：

• 防水摄像机、户外电源、无人机充电口，IPX7 防水适应雨天或潮湿环境。

2. 工业控制：

• 机床控制面板、自动化设备传感器接口，抗振动（5-500Hz）与防水设计保障可靠性。

3. 汽车电子：

• 车载充电器、后备箱接口，-40℃宽温工作符合 AEC-Q200 标准，防泼溅设计适配车内环境。

材料与工艺

• 端子：C194 高导铜（导电率≥85% IACS），镀金 3μm 抗氧化，可承受 260℃回流焊。

• 防水圈：氟橡胶材质，邵氏硬度 70±5A，压缩永久变形率＜10%（200℃×70h）。

• 焊接工艺：支持波峰焊（260℃×5s），立贴式设计增强焊点强度，抗拉拔力＞8N。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 认证标准：

• USB-IF 认证（USB2.0）、IPX7 防水认证（IEC 60529）、RoHS 2.0 环保认证。

• CE/FCC 电磁兼容认证，ESD 防护 ±8kV（接触放电）。

2. 质量管控：

• 每批次抽样进行：防水测试（1 米水深 30 分钟）、接触阻抗测试（5000 次插拔后＜50mΩ）、密封圈老化测试（200℃×1000h）。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装要求：

• 焊接温度≤255℃，定位柱与 PCB 过孔公差 ±0.05mm，建议使用治具确保垂直度。

2. 使用限制：

• 禁止长期浸泡在含盐分或化学溶剂的水中，防水圈建议每年更换一次。

3. 维护建议：

• 定期用无水乙醇清洁接口，避免异物堵塞防水密封圈，存储时保持接口干燥。
