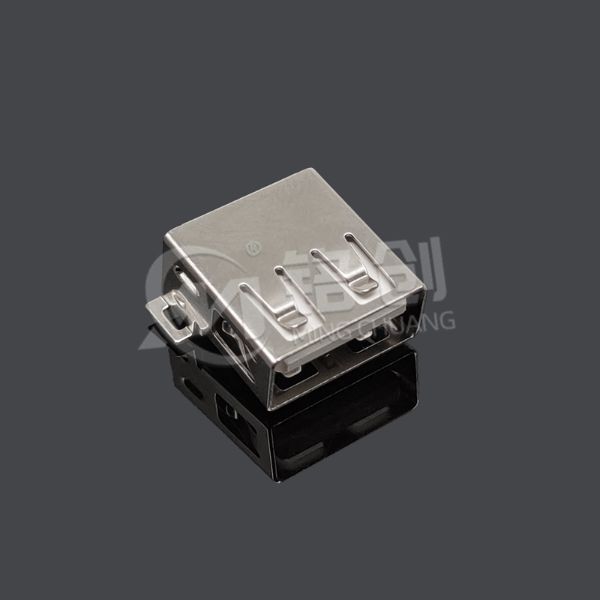

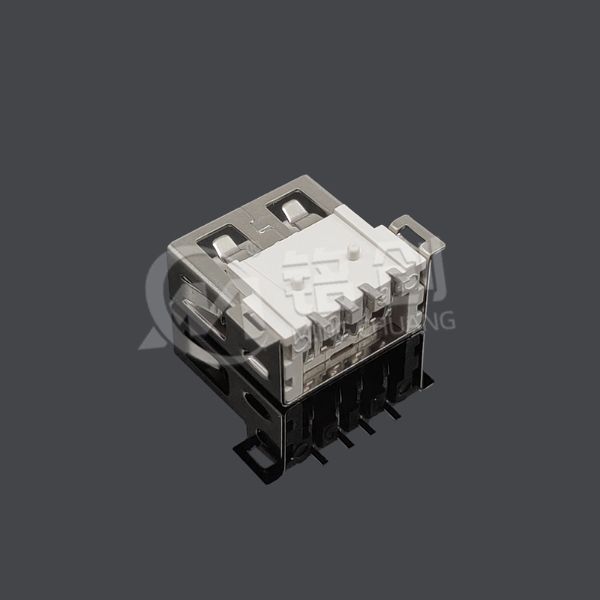

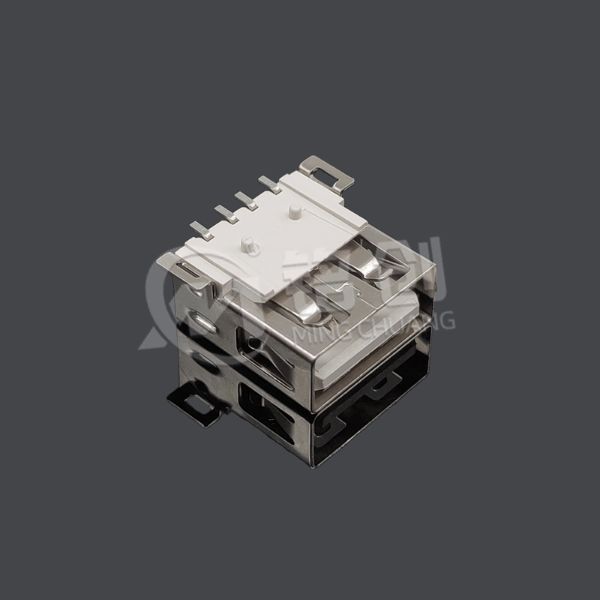

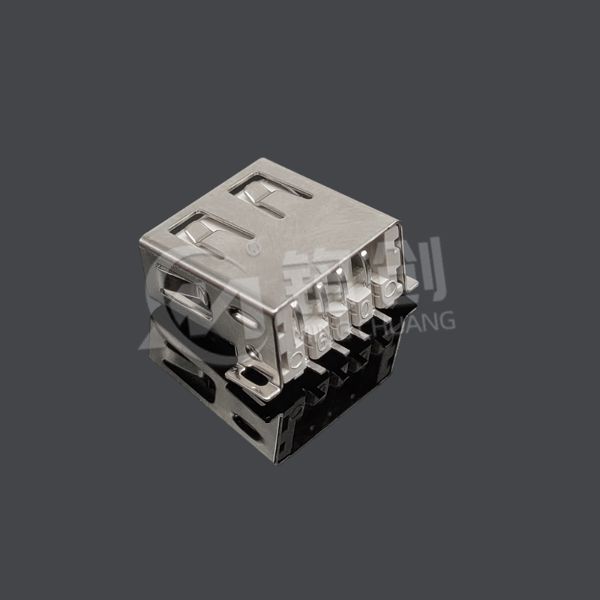

AF2.0 板上后两脚贴板SMT 1.0柱铁壳直边 LCP米黄

核心技术参数

• 电气性能：

• 数据传输：支持 USB 2.0 高速模式（480Mbps），兼容全速（12Mbps）/ 低速（1.5Mbps）模式。

• 供电能力：5V/0.9A（USB 2.0 标准），兼容 BC1.2 充电协议，VBUS 引脚内置 100nF 去耦电容。

• 引脚配置：4PIN 设计（VCC/D+/D-/GND），接触阻抗＜50mΩ，绝缘电阻＞100MΩ（500V DC）。

• 物理设计：

• 安装方式：后两脚 SMT 贴板（Pitch=5.0mm），1.0mm 直径定位柱（高度 2.0mm），适配 1.6mm 厚度 PCB 板，焊盘公差 ±0.05mm。

• 外壳结构：铁壳直边设计（厚度 0.3mm），表面镀镍处理，EMI 屏蔽效能＞30dB（1GHz），防刮擦硬度＞2H。

• 材料工艺：LCP（日本宝理 E471i）米黄色注塑外壳，吸水率＜0.02%，耐温 280℃，符合 UL 94 V-0 阻燃等级。

• 环境适应性：

• 工作温度：-20℃至 85℃，湿度 5%-95% RH（无冷凝），盐雾测试（24 小时）后铁壳无锈蚀。

• 耐用性：插拔寿命达 5000 次，SMT 焊点经 3 次热循环（-40℃至 105℃）后无开裂。

应用场景

1. 消费电子：

• 智能手机 / 平板电脑的充电与数据接口，后两脚贴板设计适配超薄机身 PCB 布局。

• 智能家居设备（如智能音箱、扫地机器人）的隐藏式接口，铁壳屏蔽防止信号干扰。

2. 工业设备：

• 小型控制面板数据接口，1.0mm 定位柱确保振动环境下的安装稳定性，适用于自动化产线。

• 医疗便携设备充电口，LCP 材质可耐受 75% 乙醇擦拭消毒，符合 ISO 10993 生物相容性标准（可选）。

3. 汽车电子：

• 车载中控屏 USB 接口，铁壳增强抗振动能力，-20℃至 85℃宽温工作符合 ISO 16750-2 标准。

材料与工艺

• 端子：高导铜合金（C19400）镀金 3μm，导电率≥85% IACS，可承受 260℃回流焊，接触区域镀金层硬度 HV 500-600。

• 铁壳：SPCC 冷轧钢板冲压成型，表面镀镍（5μm）防腐蚀，与 PCB 接触面设计接地弹片，EMI 衰减＞30dB。

• 焊接工艺：支持回流焊（峰值 255℃，60 秒），后两脚 SMT 焊盘宽度≥1.2mm，建议使用氮气保护焊减少氧化。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 行业认证：

• USB-IF 认证（USB 2.0 Full Speed），符合 USB 2.0 Specification Rev 1.1；RoHS 2011/65/EU（无铅、无卤素），REACH SVHC 233 项检测合格。

• CE/FCC 电磁兼容认证，传导骚扰＜40dBμV（30MHz-1GHz），辐射骚扰＜30dBμV（30MHz-10GHz）。

2. 生产管控：

• 每批次抽样进行：接触阻抗测试（初始＜50mΩ，5000 次插拔后＜70mΩ）、耐电压测试（500V AC/1min 无击穿）、LCP 外壳色差检测（ΔE＜1.5）。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装要求：

• 回流焊温度控制在 255℃以内，217℃以上保持时间≤90 秒，避免 LCP 外壳变色（耐温上限 280℃，短期耐受）。

• 1.0mm 定位柱与 PCB 过孔公差≤0.05mm，建议设计定位槽辅助安装，焊接后用 2 倍放大镜检查焊点饱满度。

2. 使用限制：

• 非防水设计禁止暴露于潮湿环境，铁壳需接地以增强 EMI 屏蔽，未接地时屏蔽效能下降 50%。

• 电流超过 0.9A 时需并联 100μF 电解电容，PCB 铜箔厚度≥35μm（1oz），避免 VBUS 引脚过热。

3. 兼容性说明：

• 与 USB3.0 设备连接时数据传输速率自动降为 480Mbps，建议搭配 USB2.0 认证线缆（如 AWG28 规格），非认证线缆可能导致传输不稳定。

4. 维护建议：

• 清洁时用无水乙醇擦拭接口，避免使用含氯溶剂；工业环境中每季度用压缩空气（0.5MPa）清除铁壳缝隙灰尘，防止异物短路。
