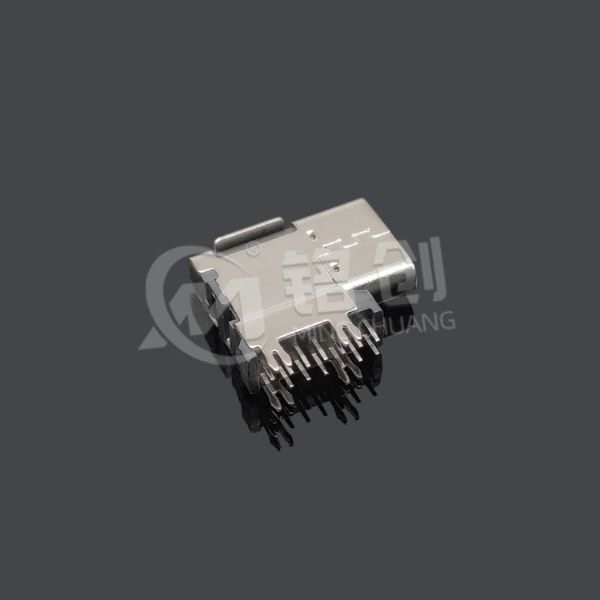

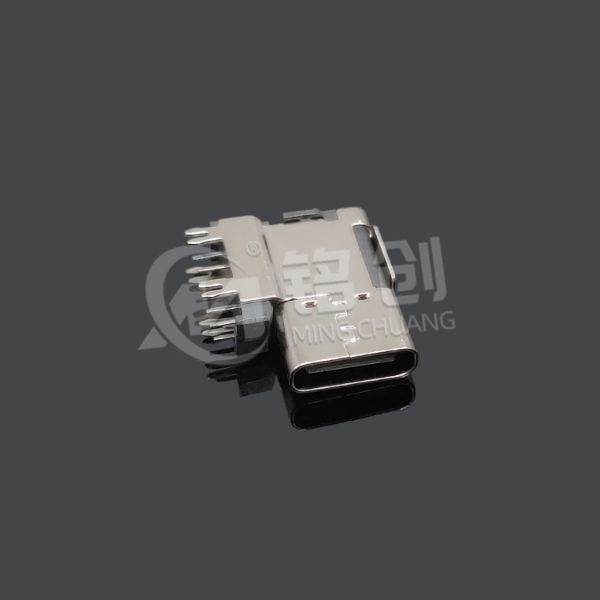

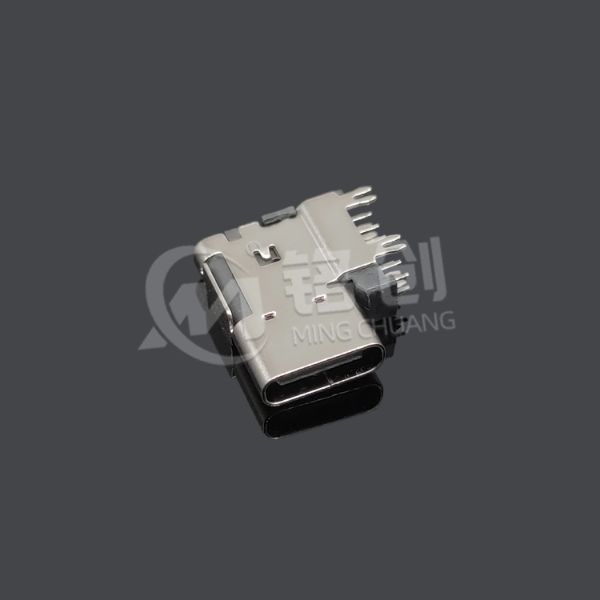

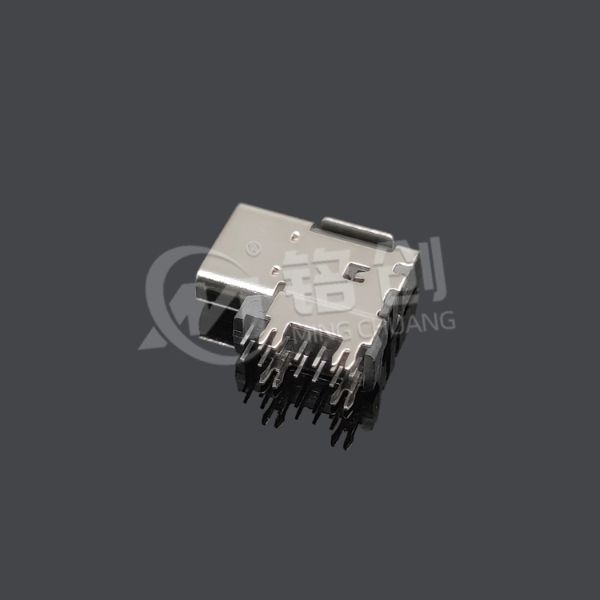

TYPE C母座14PIN 侧插垫高 CH=7.2 鱼叉脚 带翅膀 针长1.3 201 黄铜 黑胶

核心技术参数

• 电气性能：

• 数据传输：支持 USB 2.0 协议，速率 480Mbps，兼容低速 / 全速模式；供电能力 5V/3A，适配常规充电需求。

• 引脚配置：14PIN 包含 2 组 USB 2.0 差分对、VBUS/GND 供电引脚、CC 配置引脚及备用引脚，支持 DRP（双角色端口）模式。

• 物理设计：

• 安装方式：侧插垫高式，CH=7.2mm（垫高高度），适配 PCB 侧边垂直安装，节省正面空间；鱼叉脚（叉形焊脚）设计，增大焊接接触面积（比常规引脚大 40%），抗拉强度＞8N。

• 机械结构：带翅膀的外壳（两侧延伸固定翼），通过螺丝或卡扣与设备外壳连接，振动测试（5-500Hz）下位移量＜0.1mm；针长 1.3mm，适配 1.6mm 厚度 PCB 板，插入深度公差 ±0.05mm。

• 材料工艺：端子为 201 黄铜（含铜量≥60%），硬度 HV 100-150，表面镀金 3μm；外壳采用 LCP 注塑，黑胶（环氧树脂）灌封填充缝隙，防护等级达 IPX4（防泼溅）。

• 环境适应性：

• 工作温度：-20℃至 85℃，湿度 5%-95% RH（无冷凝）；盐雾测试（48 小时）后端子氧化层厚度＜0.5μm。

• 耐用性：插拔寿命达 5000 次，鱼叉脚焊接点经 3 次热循环（-40℃至 105℃）后无开裂。

应用场景

1. 消费电子：

• 智能手机 / 平板侧边充电口，侧插设计适配超薄机身；智能家居设备（如智能音箱、扫地机器人）的隐藏式接口，节省正面空间。

2. 工业设备：

• 控制面板侧边接口，鱼叉脚焊接增强抗振动能力，适用于机床、自动化产线；带翅膀的固定结构防止设备搬运时接口松动。

3. 医疗设备：

• 便携诊断仪器的侧边充电口，黑胶灌封防止药液腐蚀，符合 ISO 10993 生物相容性标准（可选）。

材料与工艺

• 端子：201 黄铜具有良好导电性（≥28% IACS）和加工性，镀金层采用酸性电镀工艺，结合力＞5N，抗氧化能力提升 2 倍。

• 黑胶：环氧树脂灌封胶硬度 Shore D 80，耐温 120℃，填充后接口防水等级达 IPX4，可抵御日常泼溅。

• 焊接工艺：支持波峰焊（260℃，5-8 秒），鱼叉脚设计减少虚焊风险，焊点抗拉强度比常规引脚高 30%。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 行业认证：

• 环保认证：符合 RoHS 2011/65/EU（无铅、无镉）、REACH SVHC 233 项检测，黑胶不含卤素（Cl+Br＜1500ppm）。

• 安全认证：外壳 LCP 材料达 UL 94 V-0 阻燃等级，CE/FCC 电磁兼容认证（传导骚扰＜40dBμV，辐射骚扰＜30dBμV）。

2. 生产管控：

• 每批次抽样进行：接触阻抗测试（初始＜50mΩ，5000 次插拔后＜70mΩ）、绝缘电阻测试（＞100MΩ）、耐电压测试（500V AC，1 分钟无击穿）。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装要求：

• 焊接温度：波峰焊锡炉温度 260±5℃，焊接时间 5-8 秒；回流焊峰值≤255℃，避免黑胶过热发黄（耐温上限 120℃）。

• 定位精度：侧插垫高安装时，PCB 开孔与母座公差≤0.1mm，翅膀固定螺丝扭矩 0.5-0.8N・m，防止外壳变形。

2. 使用限制：

• 非防水型号（未灌封黑胶）禁止接触液体，灌封型号长期使用后需检查黑胶是否开裂（建议更换周期 2 年）。

• 高电流应用时（＞3A）需并联 100μF 电解电容，PCB 铜箔厚度≥35μm（1oz），避免 VBUS 引脚过热。

3. 兼容性说明：

• 仅支持 USB 2.0 数据传输，与 USB 3.0 设备连接时速率降为 480Mbps；PD 快充需搭配外部协议芯片（如 IP2721），原生不支持大功率供电。

4. 维护建议：

• 清洁时用无水乙醇擦拭接口，避免使用含氯溶剂（可能腐蚀黄铜端子）；工业环境中每季度用压缩空气清除黑胶缝隙中的灰尘。
