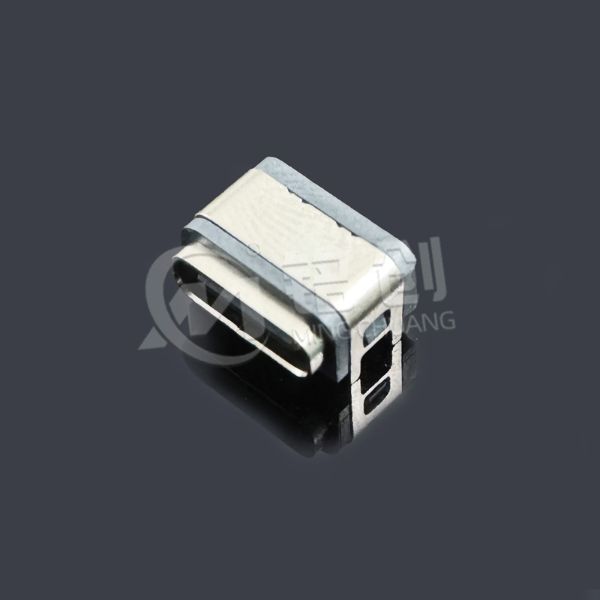

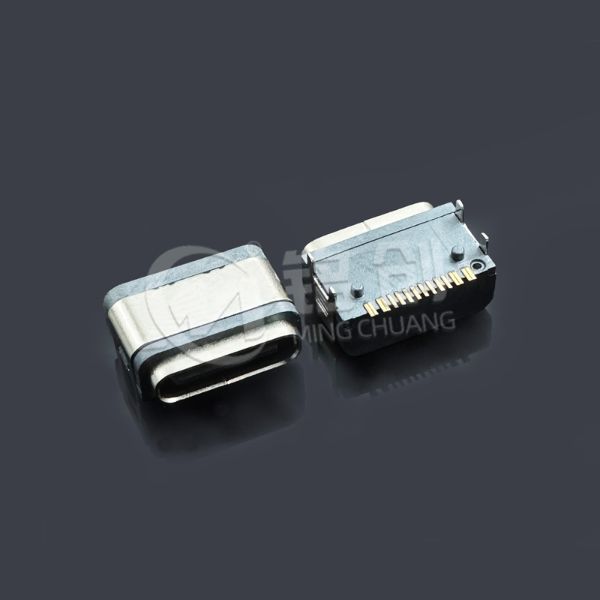

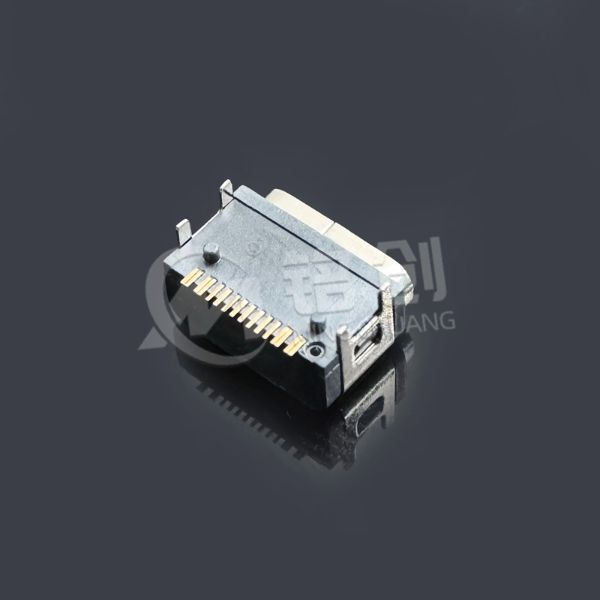

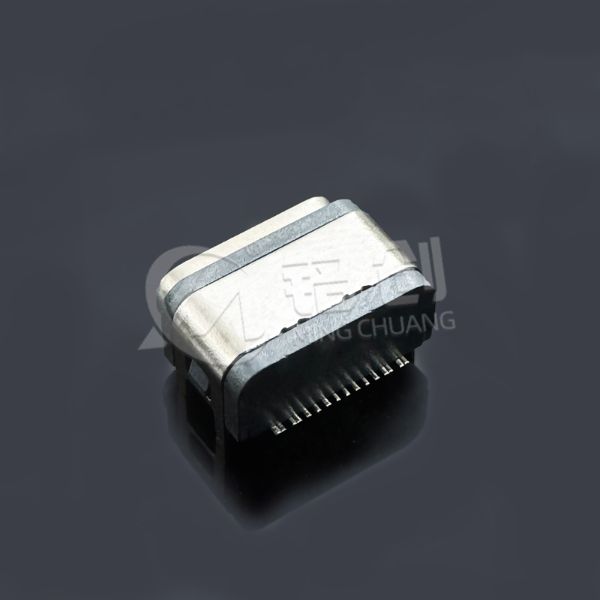

防水TYPE C母座16PIN 板上四脚插板SMT L=7.05 包胶 IPX6

核心技术参数

• 电气性能：支持 3A 持续电流，满足设备充电及供电需求；数据传输方面，遵循 USB3.1 协议，传输速率高达 5Gbps ，可快速传输高清视频、大文件等数据；工作电压范围为 5V - 20V ，适应多种电源规格。

• 物理设计：采用板上四脚插板 SMT 封装形式，四脚均匀分布，与 PCB 板连接牢固，机械稳定性强；整体高度 L=7.05mm，外形紧凑，适配空间有限的设备；16PIN 布局精密，保证信号传输准确。

• 环境适应性：具备 IPX6 防水等级，依据 IEC 60529 标准，能承受从任何方向的强力喷水（12.5L/min，30kPa，距离 3m，喷水时间 3min）而不进水，防水性能可靠；工作温度范围为 - 40°C 至 85°C ，可在极寒与高温环境下正常工作；通过 1000 次温度循环测试，产品稳定性佳。

应用场景

1. 户外设备：如户外照明灯具、便携式储能电源、户外监控摄像头等，IPX6 防水及宽温工作特性，可应对户外雨水、高温、寒冷等复杂环境，保障设备稳定运行。

2. 汽车电子：用于车载多媒体系统、车载充电器、行车记录仪等设备，四脚插板 SMT 设计抗震性强，能适应车辆行驶中的颠簸振动，防水性能可防止车内液体泼溅造成损坏。

3. 工业控制：工业自动化生产线设备、智能工厂传感器节点等，稳定的电气性能与防水能力，使其在工业潮湿、多尘环境中可靠连接，保障生产过程中的数据传输与供电稳定。

材料与工艺

• 端子：选用磷铜作为基材，表面进行镀金处理，镀金厚度达 3μm，接触阻抗低至＜30mΩ ，极大提升了端子的导电性与抗氧化性能，确保信号传输稳定，且可承受 260°C 的回流焊高温，满足 SMT 加工要求。

• 外壳与包胶：外壳采用高强度工程塑料，在此基础上进行包胶工艺处理，包胶材料为防水性能卓越的硅胶，紧密贴合外壳，形成可靠的防水屏障，防止水分侵入内部电路。

• 绝缘部分：绝缘材料选用 LCP（液晶聚合物），LCP 具有高绝缘性、高强度及出色的耐高温性能，在 280°C 高温下仍能保持稳定的物理与化学性质，保障产品在高温环境下的绝缘安全。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 行业认证：

• USB-IF 认证：通过 USB-IF 协会的严格认证，完全符合 USB3.1 标准，确保与各类 USB 设备的兼容性，数据传输稳定可靠。

• 防水认证：依据国际标准 IEC 60529 进行测试，获得 IPX6 防水等级认证，证明产品防水性能达到行业认可水平。

• 环保认证：产品符合欧盟 RoHS 2011/65/EU 指令要求，不含有铅、汞、镉等有害物质，同时满足 ELV 2000/53/EC 环保标准，绿色环保，符合可持续发展理念。

2. 行业规范：

• 对于工业应用，满足 ISO 13849-1 机械安全标准，在工业机械复杂运行环境中，保障连接器的安全性与可靠性。

• 汽车电子应用方面，符合汽车行业相关标准，经过振动、冲击等多项严苛测试，可适应汽车内部恶劣的使用条件。

3. 生产管控：

• 生产全程采用先进的 ERP 系统进行管理，从原材料采购、生产加工到成品检验，每个环节都可追溯，确保产品质量可控。

• 每批次产品均经过 100% 电气性能测试，包括接触阻抗测试、绝缘电阻测试、耐电压测试等，以及模拟 IPX6 防水环境的喷水测试，保证产品质量符合高标准。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装要求：

• 焊接时务必严格控制温度，回流焊温度曲线峰值应控制在 255°C 以内，且持续时间不宜超过 60 秒，避免高温对端子和 LCP 绝缘部分造成损坏。

• 四脚插板 SMT 安装过程中，需使用高精度贴片机，保证引脚与 PCB 焊盘精准对位，偏差控制在 ±0.05mm 以内，以实现良好的电气连接与稳固的机械性能。

2. 使用限制：

• 尽管产品具备 IPX6 防水性能，但避免长时间浸泡在水中，以防包胶部分出现细微缝隙导致渗水风险。

• 在实际使用中，应根据 PCB 铜箔厚度等因素合理选择电流负载，若 PCB 铜箔厚度＜35μm，建议电流不超过 2A，防止线路过热。

3. 兼容性说明：

• 与 USB2.0 设备连接时，数据传输速率自动降至 480Mbps；与支持 USB3.1 的设备相连，可实现 5Gbps 高速传输。

• 使用未经 USB-IF 认证的线缆，可能出现数据传输不稳定、充电异常等问题，建议搭配认证线缆，以发挥产品最佳性能。

4. 维护建议：

• 定期使用压缩空气或防静电毛刷清理接口内部灰尘及杂物，防止异物积累影响接触性能或造成短路。

• 若设备长期不使用，建议使用防尘塞保护接口，避免接口氧化、变形，从而延长产品使用寿命 。
