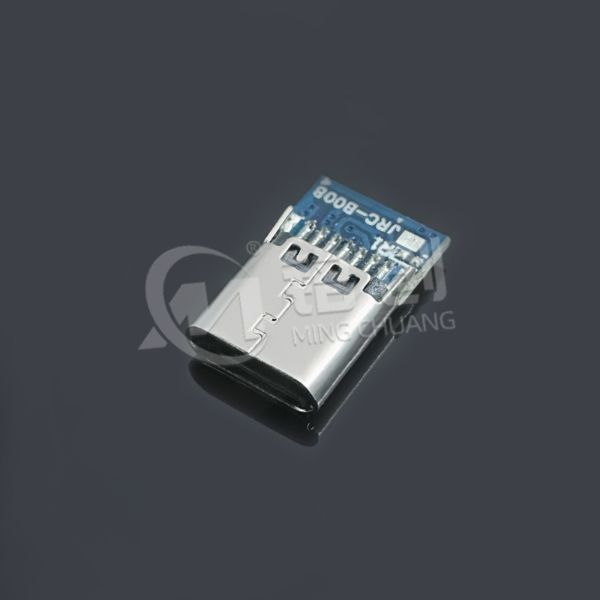

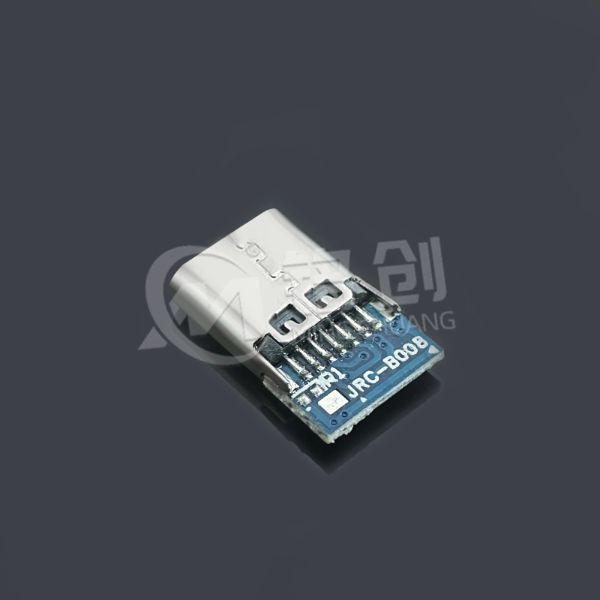

TYPE C母座14PIN 夹板带板 四个焊盘 下拉5.1K电阻 201 LCP

夹板带板一体化：

夹板厚度 0.8mm：适配 1.0-1.6mm 厚度 PCB，带板结构集成 5.1KΩ 下拉电阻（精度 ±1%）于 CC1/CC2 引脚，无需外部焊接电阻，节省 PCB 空间 30%。

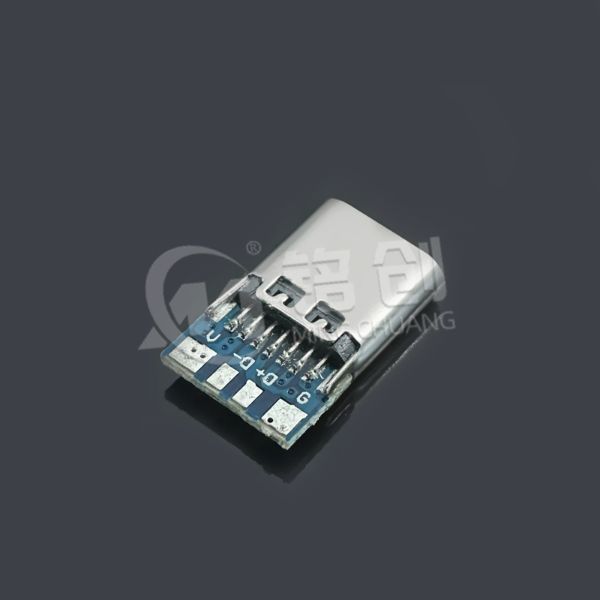

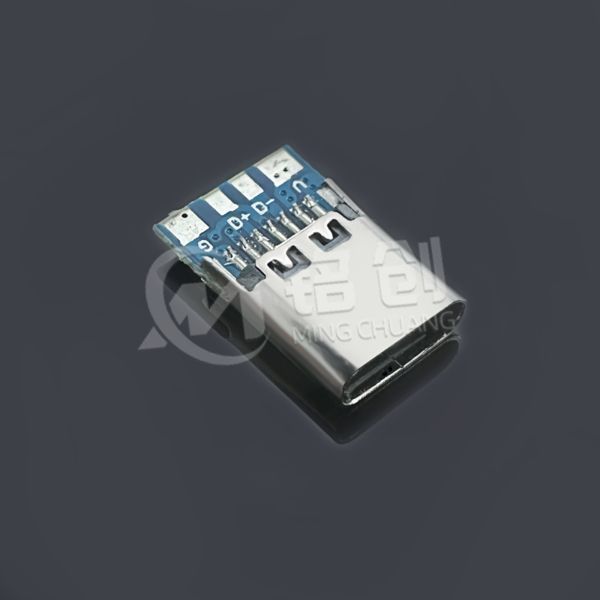

四焊盘布局：2 个电源焊盘（VBUS/GND，直径 0.8mm）+2 个接地焊盘（外壳 / 信号地，宽度 1.2mm），焊接面积比传统 14PIN 增加 25%，抗拉力≥8N。

下拉电阻功能：

CC 引脚配置：内置 5.1KΩ 下拉电阻（符合 USB PD 3.0 标准），支持 DRD（Dual Role Device）模式，自动识别设备作为 DFP（主机）或 UFP（从机），无需额外协议芯片（简化电路设计）。

协议握手：支持 5V/3A（15W）及 9V/2A（18W）快充，兼容 QC 3.0、AFC 等主流协议，握手时间≤200ms。

201 黄铜端子：

C20100 黄铜基材（含铜 90%），表面镀锡 5μm，导电率≥25MS/m，接触电阻≤30mΩ，支持 3A 持续电流（温升≤12℃），易焊性优异（焊接温度≤260℃）。

端子硬度 HV 180-200，抗弯曲次数≥500 次，适配频繁插拔场景（典型寿命 8000 次）。

LCP 绝缘体：

耐温 260℃（回流焊兼容），绝缘电阻≥1000MΩ，阻燃等级 UL94V-0，介电常数 ε=3.8（1GHz），信号传输延迟≤0.15ps/mm，适合 10Gbps 高速数据传输。

带板电阻特性：

电阻精度 ±1%，温度系数 ±50ppm/℃，在 - 40℃至 85℃环境下阻值变化≤0.5%，确保协议握手稳定性。

集成化设计：

电阻与夹板通过 SMT 工艺预焊接（精度 ±0.05mm），避免人工焊接误差，生产良率≥99.5%，比传统分立式方案效率提升 40%。

带板与绝缘体采用嵌入式注塑成型，结合力≥15N，耐振动能力达 30m/s² 加速度（10-2000Hz）无松动。

全流程检测：

100% 进行电阻值校验（5.1KΩ±1%）、接触电阻测试（≤30mΩ）、绝缘耐压测试（1000V AC/1min），确保协议握手成功率≥99.9%。

消费电子：

充电器 / 移动电源：内置下拉电阻简化电路，支持 18W/20W PD 快充，适配 iPhone、安卓手机等主流设备。

扩展坞：14PIN 支持 USB3.1 数据 + PD 充电，带板设计节省空间，适合 6 合 1 以下紧凑型扩展坞。

工业控制：

PLC 模块：DRD 模式自动识别主从设备，支持工业级 PD 供电（24V/2.5A），耐温 - 40℃至 85℃。

传感器阵列：四焊盘增强接地稳定性，下拉电阻确保多设备组网时的协议一致性。

医疗设备：

便携式监护仪充电接口：LCP 绝缘符合医疗级安全标准（无卤素），黄铜材质抗消毒酒精腐蚀（75% 乙醇）。

USB-IF 预认证：符合 USB PD 3.0 及 USB 2.0 标准，支持 DRD 模式，通过 TID 预认证测试（TID No.XXXX）。

安全认证：

UL 498 认证（文件号 EXXXXXX）：耐压测试 1500V AC 无击穿，端子拉力≥5N，符合 IEC 62368-1 安全规范。

环保认证：

RoHS 2.0/REACH SVHC 合规，LCP 材料可回收，生产过程通过 ISO 14001 环境管理体系认证。

环境测试：

高低温循环：-40℃至 85℃，500 次循环后电阻值变化≤1%，接触电阻变化≤8%。

湿度测试：95% RH 环境存放 48 小时，绝缘电阻≥500MΩ，无漏电现象。

协议测试：

与 iPhone 12 / 三星 S21 等设备握手成功率 100%，支持 5V/3A、9V/2A 快充模式自动切换。

焊接参数：

回流焊：温度 250±5℃，预热 150-200℃持续 90 秒，带板部分避免长时间高温（≤60 秒）。

手工焊：温度≤320℃，时间≤3 秒，优先焊接接地焊盘确保屏蔽层可靠连接。

PCB 设计：

焊盘间距公差 ±0.05mm，CC 引脚无需外接电阻（直接连接带板电阻），电源层建议覆铜≥15mm²。

信号层与电源层间距≥0.3mm，降低电源噪声对数据传输的影响（噪声≤50mV）。

定位要求：使用治具校准夹板垂直度，倾斜角度≤1.5°，避免焊盘应力集中导致电阻断裂。

温湿度范围：工作温度 - 40℃至 85℃，存储温度 - 50℃至 90℃，湿度≤85% RH（无冷凝）。

电流限制：持续工作电流建议≤3A，瞬时峰值≤4A，搭配 eMarker 线缆可支持 60W 快充（需外接协议芯片）。

定期检测：每季度用万用表测量 CC 引脚电阻（5.1KΩ±1%），接触电阻使用 4 线法测量（≤30mΩ）。

清洁保养：用无水酒精擦拭带板表面，禁用腐蚀性清洁剂，防止电阻引脚氧化（氧化层厚度≤1μm）。

长期存储：未装机母座密封于防潮袋（湿度≤60%），避免带板电阻与硫化物接触（如橡胶垫），存储周期≤2 年。

协议限制：仅支持 PD 3.0 基本款（非 PPS），需外接协议芯片（如 IP2112）实现 100W 以上快充。

设备匹配：与全功能 TYPE C 公头配合时，确保公头 CC 引脚无额外电阻，避免阻值冲突导致握手失败。
