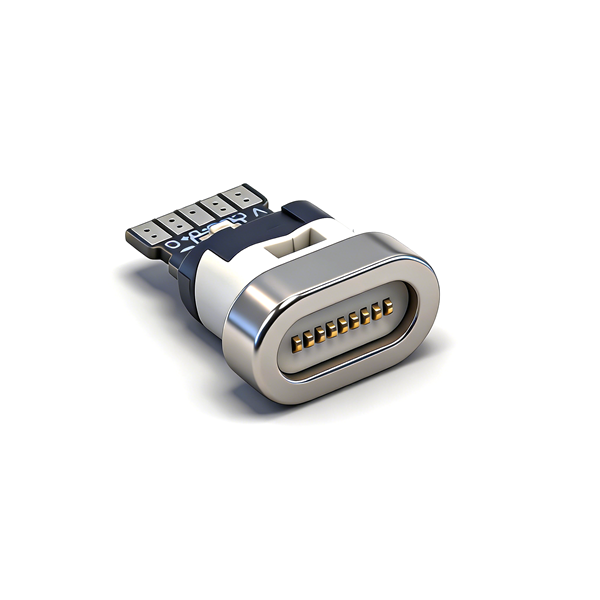

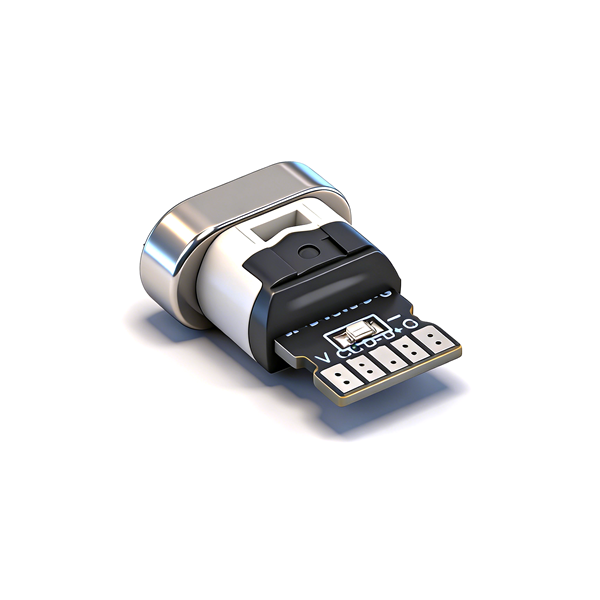

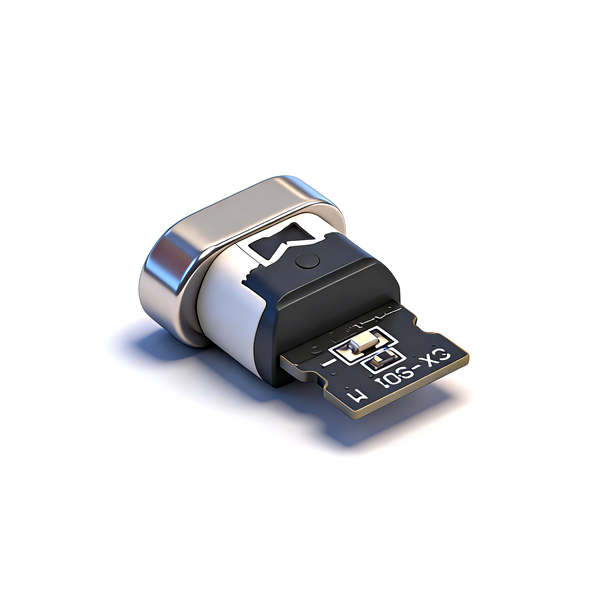

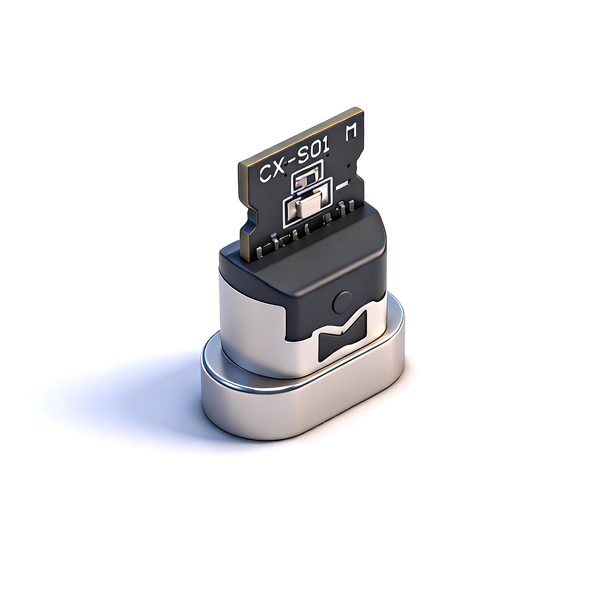

C150901A 椭圆磁吸底座 9PIN 双面带常亮蓝灯

核心优点

9PIN全功能设计，支持20V 5A大功率快充：采用9PIN标准Type-C引脚配置，支持20V 5A大电流快充，同时兼容高速数据传输功能，向下兼容各类Type-C设备，满足不同设备的充电与数据传输需求。
全品牌兼容，支持苹果PD快充协议：完美匹配Type-C、苹果PD数据磁吸头，支持苹果设备快充与数据传输，同时兼容安卓等主流设备，通用性极强，一坐多用。
正反两面常亮蓝灯，充电状态一目了然：集成LED指示灯，充电过程中正反面常亮蓝灯，360°无死角显示工作状态，无需额外电路设计，安装后即可直观显示充电状态，提升产品使用体验。
磁吸式安全设计，防脱防损坏：内置N48高磁性磁铁，吸附力稳定，意外拉扯时可自动断开，有效保护设备接口和线缆，避免因拉扯导致的设备损坏和数据丢失。
超长插拔寿命，耐用性行业领先：采用高规格端子材质和精密结构设计，官方插拔寿命≥10000次循环，远超行业平均水平，长期高频使用依然保持稳定的接触性能。
0402电阻上拉56K，设备识别更稳定：内置0402电阻上拉56KΩ设计，确保与不同设备的识别协议兼容，充电和数据传输更稳定，避免出现设备不识别、充电中断等问题。
高规格材质，耐用性强：端子采用7025R-EH铜合金，镀金镀镍工艺，耐腐蚀、低接触电阻；胶芯为黑色LCP+30%GF耐高温材料，可承受280℃回流焊，性能稳定。
散装袋装包装，经济实用：采用散装袋装包装，200个/包，适合中小批量生产、手工组装场景，包装成本低，使用灵活。

CAD图纸 PDF图纸

产品详情产品合规性注意事项

产品型号	C150901A
产品全称	椭圆磁吸底座 9PIN TYPE-C
核心结构	9PIN Type-C磁吸母座、N48高磁磁铁、黑色LCP+30%GF胶芯、7025R-EH铜合金端子、自带LED指示灯
核心尺寸	总长14.803±0.5mm，底座宽7.550±0.1mm，接口宽11.500±0.1mm，高度3.200±0.1mm，圆角R3.300mm，单位mm，图纸比例1:1
引脚配置	9PIN标准Type-C引脚，支持20V 5A快充+高速数据传输，自带LED指示灯，内置0402电阻上拉56KΩ
版本发行	2024年11月08日新版发行，版本号REV.A
公差标准	精密尺寸±0.1mm，常规尺寸±0.25mm，角度公差±4°
环保标准	符合RoHS、REACH环保合规要求
标准包装	散装袋装，200个/包
材质规格	磁铁：N48镀铜镍150u T=3.2mm；端子：7025R-EH铜合金T=0.2mm；胶芯：黑色LCP+30%GF UL94V-0；PCB板：OSP无铅喷锡板T=0.8mm；LED：自带蓝灯
电气额定值	额定电流3A，最大支持5A，额定电压100V AC，绝缘电阻≥100MΩ

一、电气性能参数
引脚配置	9PIN Type-C引脚，支持充电+高速数据传输
功能覆盖	20V 5A快充供电、高速数据传输、设备识别（内置0402电阻上拉56KΩ）、充电状态LED显示（正反面常亮蓝灯）、兼容苹果PD协议
额定电流	3A（额定），5A（最大支持）
额定电压	100V AC
接触电阻	≤40mΩ（最大值）
绝缘电阻	≥100MΩ（最小值）
耐电压	100V AC（最小值）
电阻配置	内置0402电阻上拉56KΩ，设备识别稳定
LED指示灯	正反两面常亮蓝灯，360°无死角显示充电状态
二、机械性能参数
结构形式	椭圆磁吸母座、9PIN Type-C引脚、N48高磁磁铁、黑色LCP胶芯、自带LED指示灯
插拔寿命	≥10000次循环（10000CYCLES，30次/分钟）
插入力	0.5~2.0KG（5~20N）
拔出力	0.8~2.0KG（8~20N）
接口规范	兼容标准Type-C接口协议，支持苹果PD协议，适配各类椭圆磁吸公头
三、尺寸与公差标准
总长度	14.803±0.5mm
底座宽度	7.550±0.1mm
接口宽度	11.500±0.1mm
总高度	3.200±0.1mm
圆角半径	R3.300mm
精密尺寸公差	±0.1mm
常规尺寸公差	±0.25mm
角度公差	±4°
图纸比例	1:1，单位mm
四、环境与工艺参数
主体材质	磁铁：N48镀铜镍150u T=3.2mm；端子：7025R-EH铜合金T=0.2mm；胶芯：黑色LCP+30%GF UL94V-0；PCB板：OSP无铅喷锡板T=0.8mm；LED：自带蓝灯
端子镀层工艺	镀金3u" +镀锡100u" +镀镍50u"，接触电阻≤40mΩ
磁铁镀层工艺	镀铜镍150u"，盐雾测试24小时无氧化
胶芯耐温	280℃，可适配SMT回流焊工艺
工作温度	0℃~+50℃
盐雾测试	5%盐水，35℃，24小时表面无氧化
环保合规	符合RoHS、REACH环保合规要求
五、包装规格参数
包装形式	散装袋装
每包数量	200个/包
适配场景	适合中小批量生产、手工组装场景，包装成本低，使用灵活
六、合规性声明
合规性总声明	本产品严格遵守国际及行业认证标准，确保其在安全和环保方面的符合性
ISO 9001 质量管理体系认证	确保产品设计和生产符合国际质量管理标准
REACH 认证	符合欧盟化学品注册、评估、授权和限制法规，确保材料无害且环保
RoHS 认证	遵守欧盟电子电气设备中有害物质限制指令，保障用户健康

一、焊接工艺规范
SMT回流焊峰值温度需严格控制在260℃±5℃范围内，高温停留时间不可超过5秒，防止黑色LCP胶芯受热变形、起泡、变色，以及端子镀层氧化损坏；PCB板焊盘尺寸需严格按照产品图纸推荐设计，焊接时需注意磁铁的磁性影响，避免使用带磁性的工具，防止吸附异常；自带LED指示灯焊接时需注意极性，避免焊反导致灯不亮。
二、PCB布局与安装适配要求
PCB板焊盘尺寸、定位孔位置需严格按照产品图纸推荐设计，推荐PCB布局公差控制在±0.05mm以内；需预留足够的垂直和水平空间，避免产品与PCB板上周边元器件发生物理干涉；PCB板平整度需良好，防止安装后产品歪斜影响磁吸对接和LED显示效果。
三、磁吸对接特殊要求
磁吸对接时需确保公头与母座水平对齐，均匀施力，禁止暴力拉扯、斜向插拔、晃动插拔，防止引脚变形、磁铁错位；需与配套椭圆磁吸公头使用，禁止与非标准、非标定制、损坏变形的公头进行对接，防止接口内部结构损坏、接触不良、短路等问题；意外拉扯时会自动断开，请勿反复测试极限拉扯场景，避免数据丢失。
四、电气安全规范
产品额定电流为3A，最大支持5A，禁止长期超额定电流使用，防止产品过热、烧毁，引发安全隐患；产品达到额定10000次插拔寿命后，需全面检测电气与机械性能，确认合格后方可继续使用；使用苹果PD快充时，需确保充电器和线缆也支持相应PD协议，避免出现充电异常。
五、环境与储存要求
产品需储存在干燥、无尘、无腐蚀性气体的环境中，储存温度控制在5℃~35℃，相对湿度≤75%，避免长期暴露在高温、高湿、酸碱腐蚀、强紫外线环境中，防止胶芯老化、金属镀层氧化、磁铁退磁、LED损坏；产品开封后需尽快使用，避免长期裸露存放影响焊接性能和磁吸性能。
六、运输与周转规范
产品运输与生产周转过程中，需保持散装包装完整，禁止剧烈撞击、挤压、跌落包装袋，防止产品变形、引脚弯折、磁铁错位；产品带磁性，运输和储存时需远离电子设备、磁性介质，避免磁铁影响其他设备性能。
七、静电防护规范
产品为静电敏感器件，生产、转运、装配全流程需做好防静电措施，操作人员需佩戴防静电手环、穿着防静电服，使用防静电工作台与设备，避免静电击穿损坏产品内部引脚、LED与镀层。
八、返修与维护规范
产品返修时，需使用专用工具进行拆卸和焊接，避免暴力拆解导致PCB板和产品损坏；避免多次重复焊接同一引脚，以免导致焊盘脱落或产品内部结构损坏；如产品出现磁吸对接异常、接触不良、LED不亮或故障，建议更换新品，请勿自行拆解维修。
