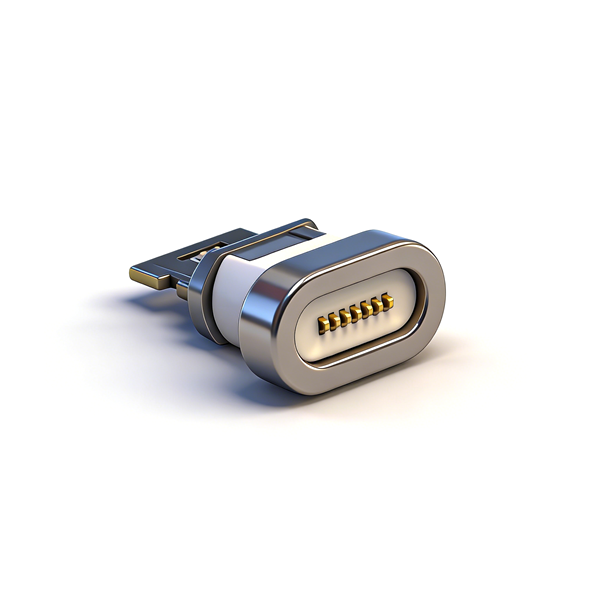

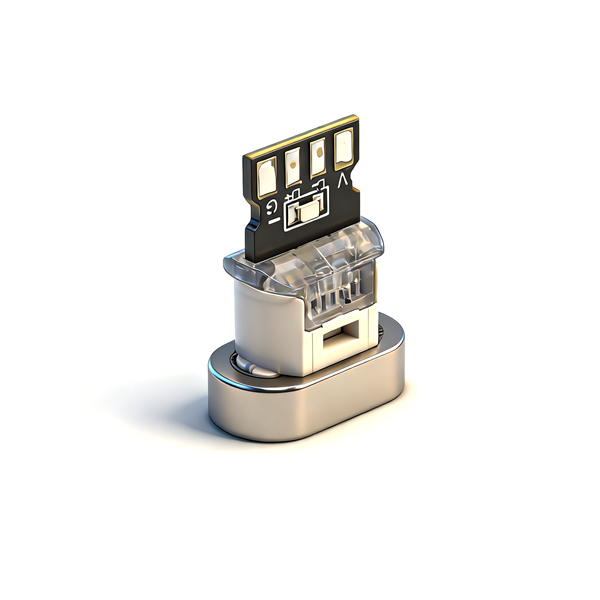

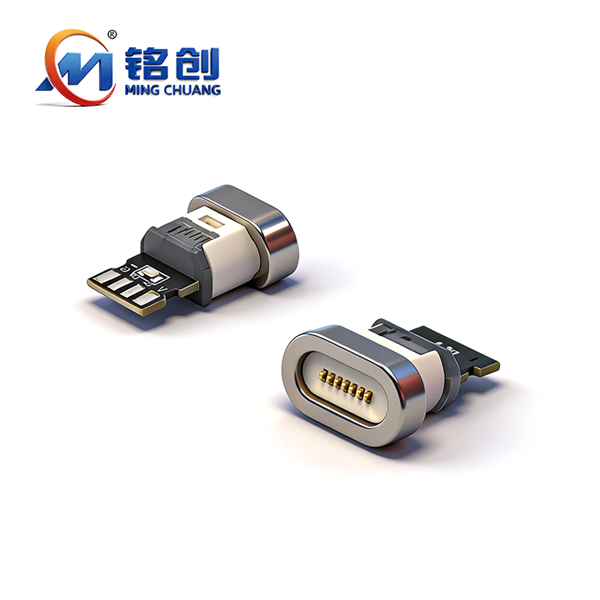

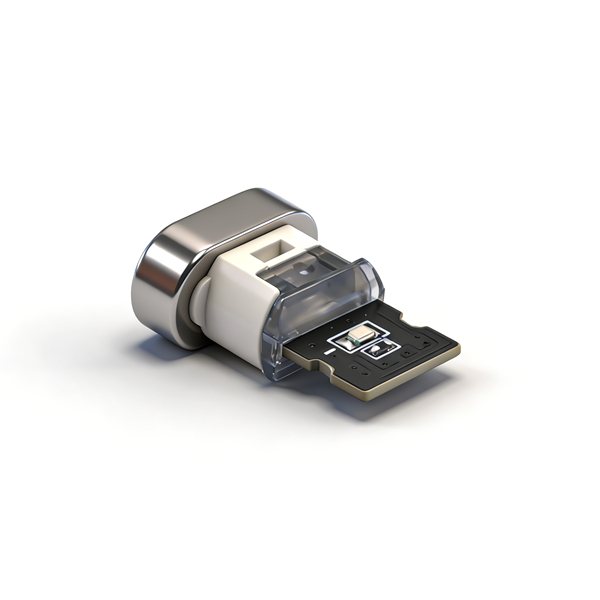

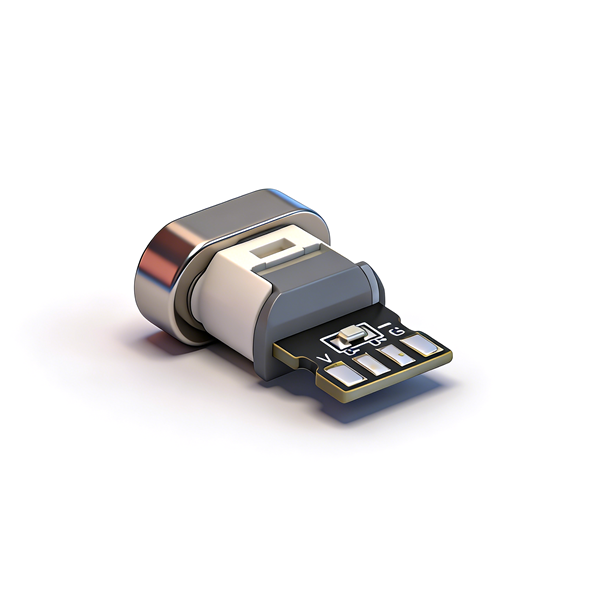

C150701A 椭圆磁吸底座 7PIN 双面带常亮蓝灯

核心优点

7PIN全兼容磁吸母座，支持多协议设备：标准7PIN引脚配置，兼容安卓、Type-C、苹果等主流磁吸公头，支持充电+数据传输双功能，通用性强，适配市面绝大多数磁吸充电设备。
自带常亮蓝灯，充电状态可视化：集成LED指示灯，充电过程中正反面常亮蓝灯，状态清晰可见，无需额外电路设计，安装后即可直观显示工作状态。
磁吸式安全设计，防脱防损坏：内置N48高磁性磁铁，吸附力稳定，意外拉扯时可自动断开，有效保护设备接口和线缆，尤其适合移动设备、桌面充电场景使用。
高规格材质，耐用性强：端子采用7025R-EH铜合金，镀金镀镍工艺，耐腐蚀、低接触电阻；胶芯为LCP+30%GF耐高温材料，可承受280℃回流焊，性能稳定，使用寿命长。
IP防护级表面处理，抗腐蚀抗氧化：端子和磁铁均采用镀镍/镀金处理，端子接触电阻≤40mΩ，盐雾测试48小时无氧化，可适应潮湿、盐雾等复杂使用环境。
可配置上拉电阻，设备识别更稳定：支持0402电阻上拉56KΩ设计，可根据需求配置，确保与不同设备的识别协议兼容，充电和数据传输更稳定。
散装袋装包装，经济实用：采用散装袋装包装，200个/包，适合中小批量生产、手工组装场景，包装成本低，使用灵活。

CAD图纸 PDF图纸

产品详情产品合规性注意事项

产品型号	C150701A
产品全称	椭圆磁吸底座 7PIN TYPE-C
核心结构	7PIN Type-C磁吸母座、N48高磁磁铁、LCP+30%GF胶芯、7025R-EH铜合金端子、自带LED指示灯
核心尺寸	总长14.803±0.5mm，底座宽7.550±0.1mm，接口宽11.500±0.1mm，高度3.200±0.1mm，单位mm，图纸比例1:1
引脚配置	7PIN标准Type-C引脚，支持充电+数据传输，自带LED指示灯，可配置上拉电阻（0402 56KΩ）
版本发行	2024年03月02日新版发行，版本号REV.A
公差标准	精密尺寸±0.1mm，常规尺寸±0.25mm，角度公差±1°
环保标准	符合RoHS、REACH环保合规要求
标准包装	散装袋装，200个/包
材质规格	磁铁：N48镀铜镍T=3.2mm；端子：7025R-EH铜合金T=0.2mm；胶芯：LCP+30%GF UL94V-0；PCB板：OSP无铅喷锡板T=0.8mm；LED：自带蓝灯
电气额定值	额定电流3A，额定电压5.0V DC/AC，绝缘电阻≥100MΩ

一、电气性能参数
引脚配置	7PIN Type-C引脚，支持充电+数据传输，自带LED指示灯
功能覆盖	5V 3A充电供电、基础数据传输、设备识别（支持上拉电阻配置）、充电状态LED显示
额定电流	3A
额定电压	5.0V DC/AC
接触电阻	≤40mΩ（最大值）
绝缘电阻	≥100MΩ（最小值）
耐电压	100V AC（最小值）
电阻配置	支持0402电阻上拉56KΩ，可根据需求配置
LED指示灯	自带常亮蓝灯，正反面可见，充电状态清晰显示
二、机械性能参数
结构形式	椭圆磁吸母座、7PIN Type-C引脚、N48高磁磁铁、LCP胶芯、自带LED指示灯
插拔寿命	≥10000次循环（10000CYCLES，30次/分钟）
插入力	0.5~2.0KG（5~20N）
拔出力	0.8~2.0KG（8~20N）
接口规范	兼容标准Type-C接口协议，适配安卓、Type-C、苹果磁吸公头
三、尺寸与公差标准
总长度	14.803±0.5mm
底座宽度	7.550±0.1mm
接口宽度	11.500±0.1mm
总高度	3.200±0.1mm
精密尺寸公差	±0.1mm
常规尺寸公差	±0.25mm
角度公差	±1°
图纸比例	1:1，单位mm
四、环境与工艺参数
主体材质	磁铁：N48镀铜镍T=3.2mm；端子：7025R-EH铜合金T=0.2mm；胶芯：LCP+30%GF UL94V-0；PCB板：OSP无铅喷锡板T=0.8mm；LED：自带蓝灯
端子镀层工艺	镀金3u" +镀锡100u" +镀镍50u"，接触电阻≤40mΩ
磁铁镀层工艺	镀铜镍150u"，盐雾测试48小时无氧化
胶芯耐温	280℃，可适配SMT回流焊工艺
工作温度	0℃~+50℃
盐雾测试	5%盐水，35℃，24小时表面无氧化
环保合规	符合RoHS、REACH环保合规要求
五、包装规格参数
包装形式	散装袋装
每包数量	200个/包
适配场景	适合中小批量生产、手工组装场景，包装成本低，使用灵活
六、合规性声明
合规性总声明	本产品严格遵守国际及行业认证标准，确保其在安全和环保方面的符合性
ISO 9001 质量管理体系认证	确保产品设计和生产符合国际质量管理标准
REACH 认证	符合欧盟化学品注册、评估、授权和限制法规，确保材料无害且环保
RoHS 认证	遵守欧盟电子电气设备中有害物质限制指令，保障用户健康

一、焊接工艺规范
SMT回流焊峰值温度需严格控制在260℃±5℃范围内，高温停留时间不可超过5秒，防止LCP胶芯受热变形、起泡、变色，以及端子镀层氧化损坏；PCB板焊盘尺寸需严格按照产品图纸推荐设计，焊接时需注意磁铁的磁性影响，避免使用带磁性的工具，防止吸附异常；自带LED指示灯焊接时需注意极性，避免焊反导致灯不亮。
二、PCB布局与安装适配要求
PCB板焊盘尺寸、定位孔位置需严格按照产品图纸推荐设计，推荐PCB布局公差控制在±0.05mm以内；需预留足够的垂直和水平空间，避免产品与PCB板上周边元器件发生物理干涉；PCB板平整度需良好，防止安装后产品歪斜影响磁吸对接和LED显示效果。
三、磁吸对接特殊要求
磁吸对接时需确保公头与母座水平对齐，均匀施力，禁止暴力拉扯、斜向插拔、晃动插拔，防止引脚变形、磁铁错位；需与配套公头使用，禁止与非标准、非标定制、损坏变形的公头进行对接，防止接口内部结构损坏、接触不良、短路等问题；意外拉扯时会自动断开，请勿反复测试极限拉扯场景。
四、电气安全规范
产品仅可在额定规格范围内使用，额定电流3A、额定电压5.0V DC/AC，禁止超额定电流、超额定电压使用，防止产品过热、烧毁，引发安全隐患；产品达到额定10000次插拔寿命后，需全面检测电气与机械性能，确认合格后方可继续使用。
五、环境与储存要求
产品需储存在干燥、无尘、无腐蚀性气体的环境中，储存温度控制在5℃~35℃，相对湿度≤75%，避免长期暴露在高温、高湿、酸碱腐蚀、强紫外线环境中，防止胶芯老化、金属镀层氧化、磁铁退磁、LED损坏；产品开封后需尽快使用，避免长期裸露存放影响焊接性能和磁吸性能。
六、运输与周转规范
产品运输与生产周转过程中，需保持散装包装完整，禁止剧烈撞击、挤压、跌落包装袋，防止产品变形、引脚弯折、磁铁错位；产品带磁性，运输和储存时需远离电子设备、磁性介质，避免磁铁影响其他设备性能。
七、静电防护规范
产品为静电敏感器件，生产、转运、装配全流程需做好防静电措施，操作人员需佩戴防静电手环、穿着防静电服，使用防静电工作台与设备，避免静电击穿损坏产品内部引脚、LED与镀层。
八、返修与维护规范
产品返修时，需使用专用工具进行拆卸和焊接，避免暴力拆解导致PCB板和产品损坏；避免多次重复焊接同一引脚，以免导致焊盘脱落或产品内部结构损坏；如产品出现磁吸对接异常、接触不良、LED不亮或故障，建议更换新品，请勿自行拆解维修。
