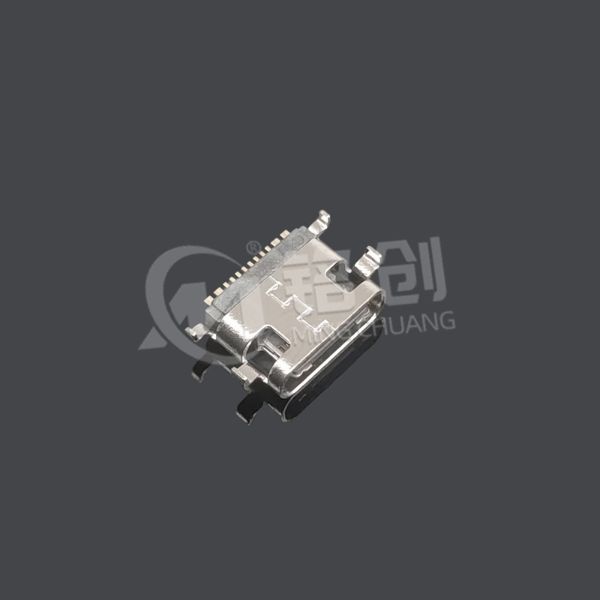

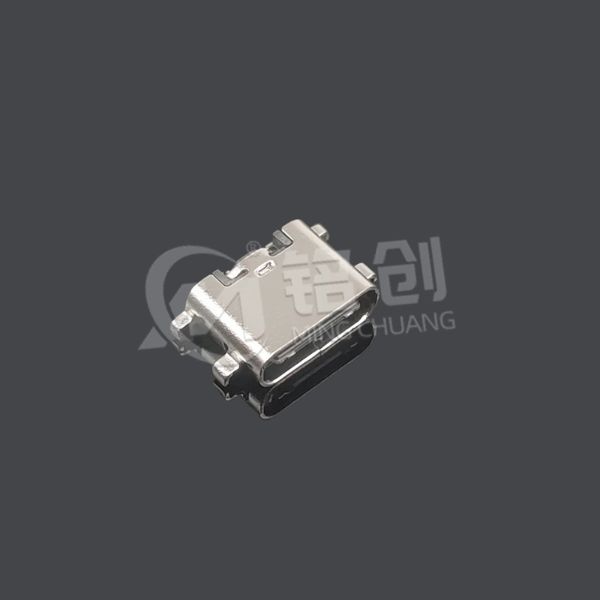

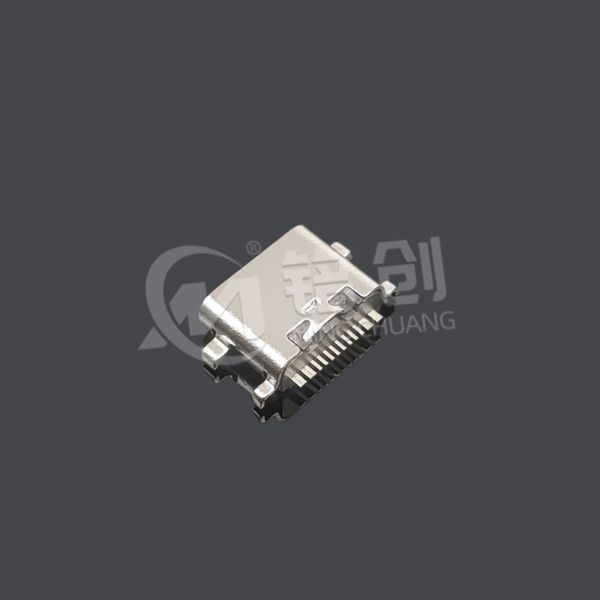

TYPE C母座16PIN 沉板1.0 四脚插板SMT L=6.5 5A电流

核心技术参数

• 电气性能：

• 数据传输：支持 USB3.1 Gen1（5Gbps）、USB2.0（480Mbps），兼容 UASP 协议提升存储设备传输效率；可选 DisplayPort Alt 模式（1.2 版本，4K@30Hz）。

• 供电能力：5A 持续大电流输出，USB PD 3.0 协议支持 20V/5A（100W），兼容 QC4+、PPS 快充，VBUS 引脚内置 220μF 固态电容（ESR＜50mΩ）抑制纹波，过流保护阈值 5.5A。

• 引脚配置：16PIN 含 4 组 USB3.1 差分对、2 路 CC 引脚、VBUS/GND 及 SBU 信号线，接触阻抗＜15mΩ（初始），5000 次插拔后＜25mΩ，绝缘电阻＞100MΩ（500V DC）。

• 物理设计：

• 安装方式：沉板 1.0mm（PCB 板内嵌入深度），四脚插板 SMT 焊接（引脚间距 5.0mm），适配 1.6mm 厚度 PCB，定位柱直径 1.0mm（公差 ±0.1mm），总长度 6.5mm±0.1mm。引脚外延长度 0.7mm，前脚宽度 1.2mm，后脚宽度 0.8mm，固定插脚间距 11.24mm。

• 结构特点：端子采用 C194 高导铜（导电率≥85% IACS），5A 电流引脚加厚处理（厚度 0.3mm）；外壳为 LCP（宝理 E5008L）注塑，带防呆结构避免反插，不锈钢屏蔽罩（SUS304）增强 EMI 屏蔽（1GHz 频段屏蔽效能＞60dB）。

• 机械性能：插拔寿命 10000 次，四脚焊点抗拉强度＞8N，通过 10-500Hz 振动测试（10G 加速度，振幅 0.35mm），沉板结构配合四脚插板设计，有效提升抗振动能力。

• 环境适应性：

• 工作温度：-40℃至 105℃，湿度 5%-95% RH（无冷凝），盐雾测试（5% NaCl 溶液，48 小时）后端子氧化层厚度＜0.3μm。

• 防护性能：可选 IPX4 防泼溅（硅胶密封圈），ESD 防护等级 ±8kV（接触放电）。

应用场景

1. 消费电子：

• 超薄笔记本 / 平板：沉板 1.0mm 适配 3mm 以下机身，5A 快充支持设备快速补电，USB3.1 传输满足大文件备份需求。

• 无线充电设备：6.5mm 短体设计适配紧凑型无线充模块，支持 PD 协议实现高效能量转换。

2. 工业控制：

• 自动化传感器模块：-40℃宽温环境下稳定运行，四脚插板抗振动，5A 供电满足设备持续工作。

• 工业平板接口：USB3.1 高速传输工业数据，LCP 材质耐油污与化学腐蚀，适配车间环境。

3. 汽车电子：

• 车载快充模块：5A 大电流为手机、平板快速充电，-40℃至 105℃宽温符合 AEC-Q200 标准，抗车载振动。

• 车载中控屏：DisplayPort Alt 模式传输影音，100W PD 为车载设备供电，兼容汽车电子严苛环境。

材料与工艺

• 端子：C194 高导铜合金（含铜 99.5%），经退火处理（硬度 HV 120-150），5μm 镀金层（脉冲电镀）提升耐磨性，接触区域硬度 HV 600，可承受 260℃回流焊（3 次循环无开裂）。

• 外壳：LCP 注塑成型，介电常数 ε=2.9，成型精度 ±0.015mm，避免引脚短路；不锈钢屏蔽罩（厚度 0.2mm）表面镀镍 5μm，增强 EMI 屏蔽与抗腐蚀能力。

• 焊接工艺：支持回流焊（峰值 255℃，60 秒），四脚焊盘宽度≥1.5mm，建议氮气保护焊（O₂含量＜100ppm），焊点经 3D AOI 检测（偏移量＜0.03mm）。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 行业认证：

• USB-IF 认证（USB3.1 Gen1/PD3.0），符合《USB Type-C Cable and Connector Specification Rev 2.2》；RoHS 2011/65/EU（铅、汞含量＜0.1%）、REACH SVHC 235 项检测合格。

• CE/FCC 电磁兼容认证（传导骚扰＜40dBμV@30MHz-1GHz，辐射骚扰＜30dBμV@30MHz-10GHz），UL 94 V-0 阻燃认证。

• 汽车电子应用可提供 AEC-Q200 标准测试报告（需定制）。

2. 质量管控：

• 每批次抽样测试：5A 大电流温升（持续 2 小时，端子温度≤75℃）、接触阻抗动态变化（5000 次插拔后 ΔR＜10%）、高温老化（105℃，96 小时）。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装要求：

• 沉板 1.0mm 需控制 PCB 开孔深度公差 ±0.05mm，避免安装过深导致接口凹陷；回流焊温度峰值≤255℃，217℃以上保持时间≤90 秒，防止 LCP 外壳变色。

• 高速信号布线需遵循差分对设计原则，ESD 器件与共模电感应靠近接口，CC 引脚建议采用 2 盎司铜箔加粗处理。

2. 使用限制：

• 非防泼溅型号禁止接触液体，防泼溅款密封圈建议每 1 年更换（氟橡胶材质，邵氏硬度 70±5A）；5A 大电流应用时，PCB 铜箔厚度≥50μm（1.4oz），VBUS 走线宽度≥1.5mm。

3. 兼容性说明：

• 与 USB2.0 设备连接时速率自动降为 480Mbps，建议搭配 USB3.1 认证线缆（如 AWG28 规格），非认证线缆可能导致传输不稳定。

• 三模功能需设备端芯片支持（如瑞昱 RTS5490），DisplayPort Alt 模式需搭配 DP 协议芯片。

4. 维护建议：

• 清洁时用无水乙醇擦拭接口，避免含氯溶剂；工业环境每季度用压缩空气（0.5MPa）清理外壳缝隙灰尘，防止异物短路；长期闲置需加盖防尘盖，存储温度 - 20℃至 60℃，湿度≤60% RH。
