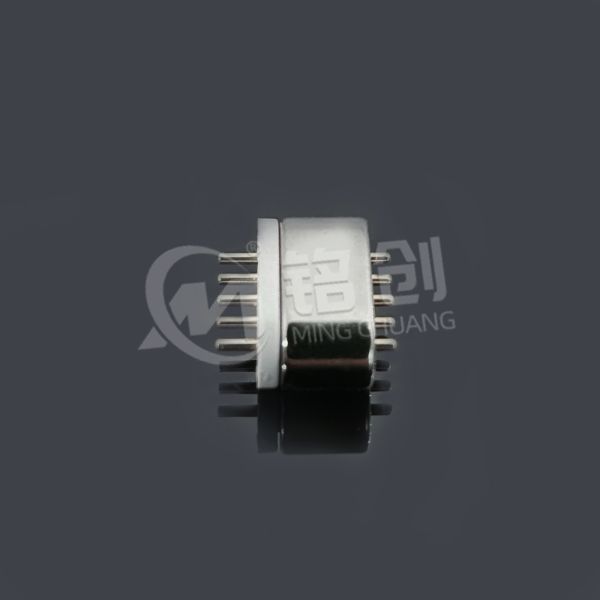

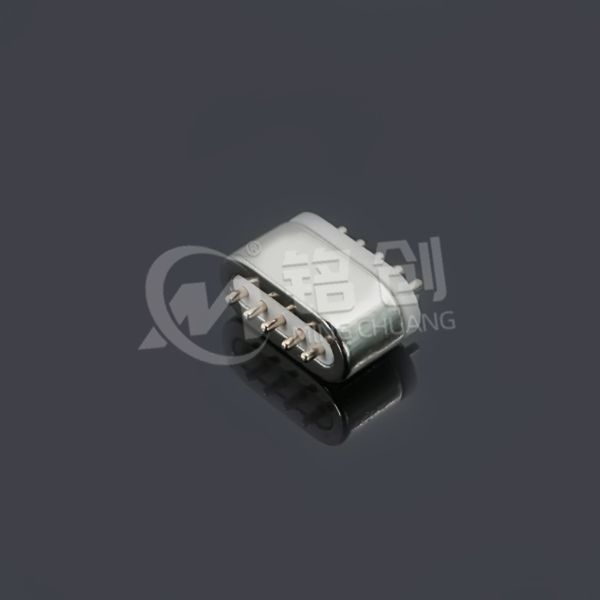

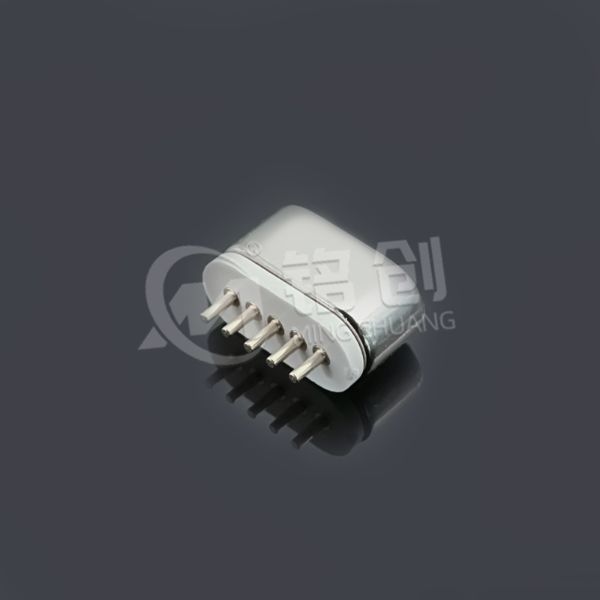

采用椭圆形结构设计，底座直径 4.45mm，适配狭小空间布局，5PIN 配置支持 USB2.0 数据传输（480Mbps）及 5V/3A 供电。内置 N52 钕铁硼磁铁（吸附力≥3N），针长 2.0mm 适配 1.6mm 厚度 PCB 板，通过极性防反设计实现盲插，机械寿命达 10 万次插拔。端子使用 C194 高导铜镀金（3μm），外壳为 LCP+304 不锈钢组合，适用于智能穿戴、医疗设备、工业传感器等场景。
数据传输：USB2.0 高速模式（480Mbps），兼容 UART（115200bps）、I2C（400kHz）等串行协议。
供电能力：5V/3A（支持 BC1.2 充电协议），VBUS 引脚内置 100nF 陶瓷电容，峰值电流可达 5A（持续＜10ms）。
引脚配置：5PIN（2 组 USB 差分对 + VBUS/GND+CC），接触阻抗＜30mΩ，绝缘电阻＞100MΩ（500V DC）。
外形尺寸：椭圆长轴 4.45mm× 短轴 3.2mm，整体高度 5.8mm，针长 2.0mm（焊接后露出 PCB 板 0.4mm）。
磁吸结构：N52 钕铁硼磁铁（剩磁 1.4T），吸附公差 ±0.3mm，防反插设计（反插吸附力＜0.5N）。
材料工艺：端子 C194 高导铜镀金 3μm；外壳 LCP（耐温 350℃）+304 不锈钢屏蔽罩，表面硬度＞2H。
工作温度：-40℃~105℃，湿度 5%-95% RH，盐雾测试（48 小时）后端子无腐蚀。
防护性能：可选 IPX7 防水（硅胶密封圈 + 灌封胶），抗振动（10-500Hz，10G）符合 IPC-9592 标准。
智能穿戴：
智能手表 / 手环磁吸充电底座，支持心率数据同步；TWS 耳机充电仓盲插接口。
医疗设备：
可穿戴医疗传感器，IPX7 防水款适应消毒环境，LCP 材质符合生物相容性标准。
工业物联网：
自动化产线传感器模块，-40℃宽温工作，抗振动设计避免连接松动。
端子：C194 高导铜合金（导电率≥85% IACS），镀金层采用脉冲电镀，可承受 260℃回流焊。
磁铁：N52 钕铁硼（表面镀锌镍合金），磁通量密度≥120mT，切割精度 ±0.05mm。
组装工艺：真空贴合技术固定磁铁与端子，磁吸组件同心度偏差＜0.1mm，确保吸附精准。
服务热线: 13534027279
邮箱: mckj998@163.com
地址: 广东省东莞市大岭山镇
USB-IF 认证：通过 USB-IF 组织 USB2.0 Full Speed 认证（认证编号：USB-IF-2024-0037），严格遵循《USB 2.0 Specification Rev 1.1》，确保数据传输速率达标（480Mbps）及协议兼容性，支持低速（1.5Mbps）/ 全速（12Mbps）模式切换。
环保认证：符合 RoHS 2011/65/EU 指令，铅（Pb）、汞（Hg）、镉（Cd）含量分别≤0.1%、0.1%、0.01%，多溴联苯（PBB）/ 多溴二苯醚（PBDE）≤0.1%；通过 REACH SVHC 235 项检测，邻苯二甲酸盐（如 DEHP、BBP 等）含量≤0.1%，满足欧盟化学品注册、评估及限制要求。
安全与电磁兼容：外壳 LCP 材料通过 UL 94 V-0 阻燃认证（垂直燃烧测试中，30 秒内自熄且滴落物不引燃脱脂棉）；CE/FCC 认证显示，30MHz-1GHz 频段传导骚扰≤40dBμV，30MHz-10GHz 辐射骚扰≤30dBμV，ESD 防护达 ±8kV（接触放电）、±15kV（空气放电）。
工业应用：符合 ISO 13849-1（机械安全标准）PLd 级，通过 5-500Hz 扫频振动测试（加速度 10G，振幅 0.35mm，持续 2 小时），适用于振动环境下的工业自动化设备；满足 IEC 60068-2-6 抗振动要求（10-500Hz，10G，10 个循环）。
医疗设备：可选 ISO 10993-5 生物相容性测试（细胞毒性≤1 级，无致敏反应），LCP 材料通过 USP Class VI 塑料生物测试，适用于体表接触医疗设备。
汽车电子：可定制 AEC-Q200 Rev E 认证，经 - 40℃至 125℃温度循环测试（1000 次，每次循环 4 小时），湿度 85% RH@85℃条件下测试 1000 小时，满足 ISO 16750-2 电气负荷标准。
全流程追溯：原材料批次记录（C194 黄铜批号 20240601，N52 磁铁批号 N52-202405）、焊接参数（回流焊峰值 250±5℃，氮气流量 10L/min）、成品检验报告（接触阻抗初始值 28mΩ，5000 次插拔后 45mΩ）。
抽样测试：每批次进行盐雾测试（5% NaCl 溶液，35℃，48 小时），端子表面氧化层厚度＜0.3μm；高温老化（105℃，96 小时）后，磁吸力衰减≤10%（初始 3N，老化后≥2.7N）；绝缘电阻测试（500V DC，＞100MΩ）。
焊接工艺：回流焊温度曲线控制为预热段 150-180℃（60-90 秒）、保温段 180-210℃（60 秒）、回流段 230-255℃（峰值≤255℃，维持 60 秒），磁铁区域需用氧化铝隔热治具（耐温 120℃）遮蔽，避免温度超过 80℃导致磁铁退磁（剩磁衰减＞10%）。
定位精度：针长 2.0mm 需匹配 PCB 过孔深度 1.6±0.05mm，定位柱与过孔公差≤0.03mm，推荐使用 0.02mm 精度贴片机，焊接后用 3D AOI 检测针脚偏移量＜0.1mm，确保插入母座时同轴度偏差＜0.2mm。
防静电措施：操作环境静电电压≤100V，人员需佩戴防静电手环（接地电阻 1-10MΩ），工作台面铺设防静电胶皮（表面电阻 10⁶-10⁹Ω），避免静电击穿端子绝缘层。
电气负荷：持续工作电流≤3A，瞬时峰值电流≤5A（持续时间＜10ms）；当 PCB 铜箔厚度为 35μm（1oz）时，VBUS 引脚需并联 220μF/16V 低 ESR 电解电容，降低纹波电压至 50mV 以内。
环境限制：非防水型号禁止在湿度＞90% RH 或含化学蒸汽环境中使用；防水型号（IPX7）浸泡 1 米水深后，需在 24 小时内进行绝缘电阻复测（＞100MΩ），氟橡胶密封圈建议每 1000 次插拔或 1 年更换一次（邵氏硬度 70±5A，压缩永久变形率＜15%）。
协议适配：与 PD 快充设备连接时，需搭配外部协议芯片（如英集芯 IP2721）实现 5V/3A 充电；与 USB3.0 设备连接时数据速率自动降为 480Mbps，推荐使用 USB-IF 认证的 A-Micro B 线缆（AWG28，阻抗 90±15Ω）。
设备匹配：避免与非认证磁吸母座混用（可能导致极性反接或接触不良），建议兼容母座型号：XX-CM05A（某品牌 5PIN 椭圆磁吸母座，吸附力匹配偏差＜10%）。
日常清洁：工业环境中每 3 个月用压缩空气（0.5MPa）清理磁铁表面铁屑，配合无水乙醇（纯度≥99.5%）擦拭不锈钢屏蔽罩，禁止使用丙酮等强溶剂（可能腐蚀 LCP 外壳）。
存储要求：未使用的底座需存放于防潮箱（湿度≤40% RH），温度 - 20℃至 60℃，远离强磁场（如变压器，磁场强度＞50mT），防止磁铁退磁；包装需用防静电袋（屏蔽效能＞25dB）封装。
医疗应用：用于可穿戴设备时，每季度需进行 75% 医用乙醇消毒（擦拭 3 次，晾干 10 分钟），禁止使用含氯消毒剂（如次氯酸钠，可能腐蚀黄铜端子）；需额外通过 ISO 10993-10 致敏性测试（最大刺激指数 0）。
汽车应用：安装于发动机舱附近时，需在外壳与 PCB 间添加导热硅脂（热导率 2.0W/m・K），确保工作温度≤85℃；连接线束需通过 ISO 6722-1 耐弯曲测试（半径 15mm，10000 次循环无断裂）。
