PRODUCT CLASSIFICATION
接口类型：USB Type-C
针脚数：16Pin
安装方式：四脚插板，SMT
尺寸：L=7.35mm
电流：5A
功能：三模设计
接触电阻：≤30mΩ
绝缘电阻：≥100MΩ
工作温度：-40℃ ~ +85℃
应用领域：智能手机、平板电脑、笔记本电脑、车载充电器、车载多媒体接口、控制面板、传感器、工业仪表、智能家居、可穿戴设备等

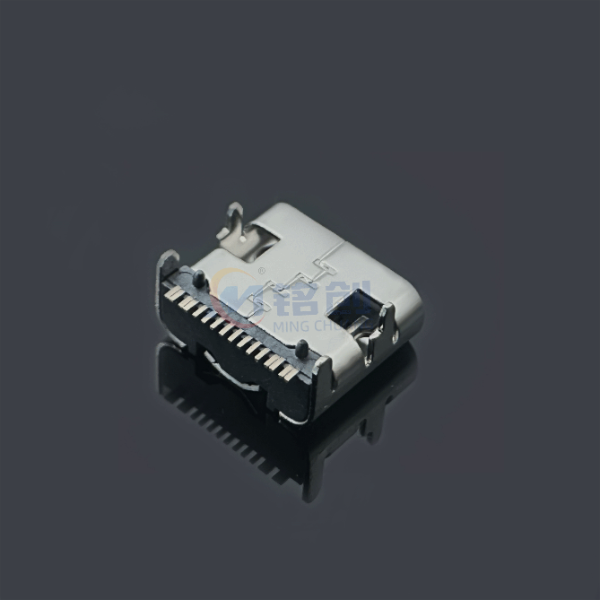

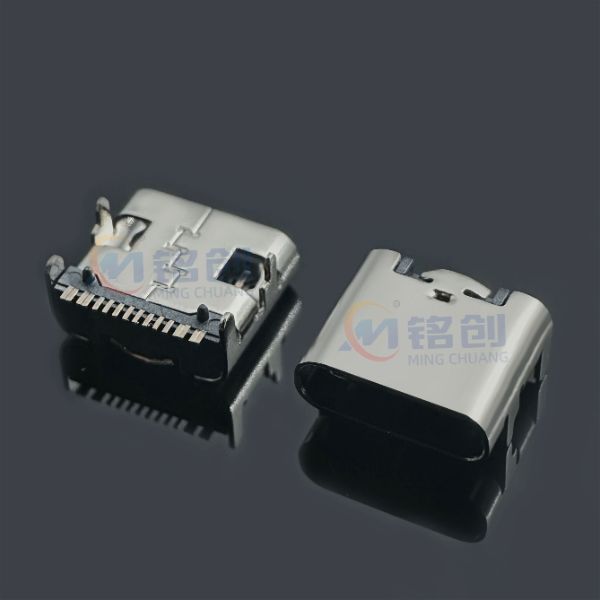

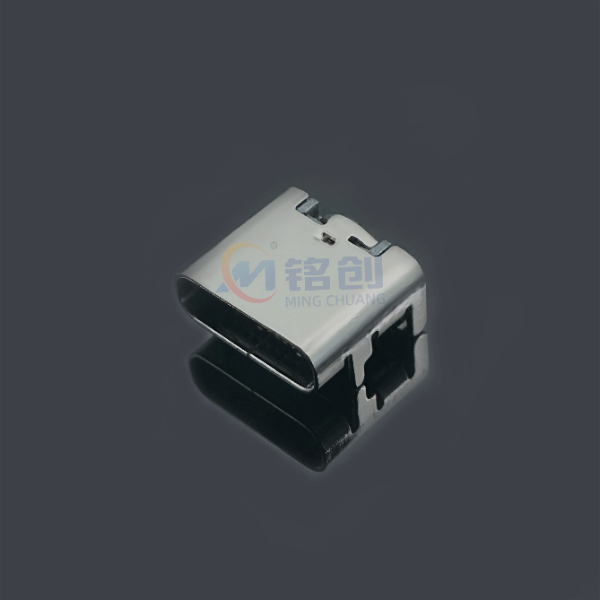

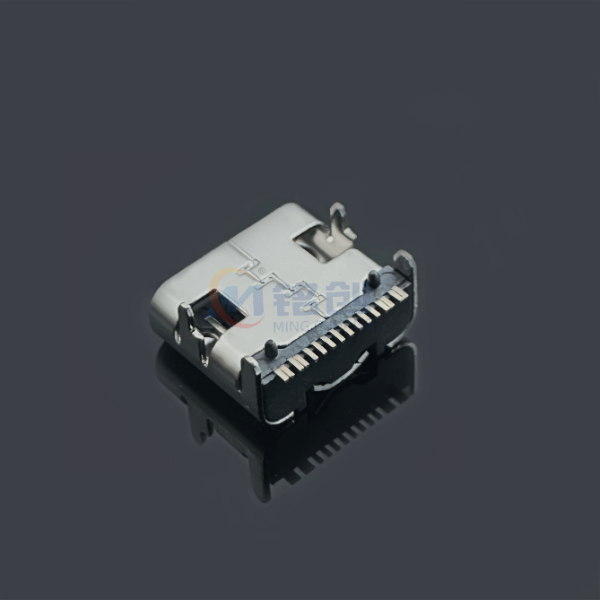

1. 产品简介
此款Type-C母座采用16Pin设计，结合四脚插板安装方式，长度为7.35mm，支持5A电流传输，并具备三模功能。产品具有稳固的SMT（表面贴装）结构，适用于各种高性能电子设备和连接需求。
2. 产品特点
2.1 高效电流传输：
支持最大5A电流传输，确保设备高效稳定供电。
适用于对电流需求较高的设备，满足快充和大功率传输的应用需求。
2.2 三模设计：
具有三模功能，可支持不同的数据传输标准，提升兼容性和设备功能性。
适用于更多种类的设备连接，实现多种连接方式的互通。
2.3 稳固安装结构：
四脚插板设计，增加焊接牢固性，确保长时间使用中的稳定性。
SMT（表面贴装）安装方式，优化空间布局，适合高密度电路板设计。
2.4 耐用可靠：
采用优质耐用材料，具备出色的抗腐蚀性和耐磨损性。
产品具有优异的抗氧化性和长期可靠性，适合各种严苛环境。
3. 技术规格
3.1 接口类型：USB Type-C
3.2 针脚数：16Pin
3.3 安装方式：四脚插板，SMT
3.4 尺寸：L=7.35mm
3.5 电流：5A
3.6 功能：三模设计
3.7 接触电阻：≤30mΩ
3.8 绝缘电阻：≥100MΩ
3.9 工作温度：-40℃ ~ +85℃
4. 应用领域
4.1 消费电子：智能手机、平板电脑、笔记本电脑
4.2 汽车电子：车载充电器、车载多媒体接口
4.3 工业设备：控制面板、传感器、工业仪表
4.4 智能硬件：智能家居、可穿戴设备等
5. 联系我们
服务热线: 13534027279
邮箱: mckj998@163.com
地址: 广东省东莞市大岭山镇
产品描述:
本产品是一款高性能的Type-C USB母座，采用16Pin接口，板上四脚插板SMT设计，支持5A电流，具备三模功能，适用于各种电子设备连接。产品具有柱设计，确保连接稳定，适合高强度、高频率的信号传输，广泛应用于消费电子、工业设备等领域。
主要特点:
1. 支持5A电流：
具有5A高电流承载能力，适用于需要大电流传输的设备，确保高效电力传输。
2. 接口设计：
16Pin接口，符合USB Type-C标准，支持高速数据传输和充电功能，满足多种设备需求。
3. 三模设计：
支持三模功能，兼容更多设备类型，适用于不同工作环境。
4. 板上四脚插板SMT：
SMT设计提供高精度安装和优异的连接性能，板上四脚结构增强了安装稳定性。
5. 有柱设计：
提供柱结构，增强接口的抗拉强度和稳定性，确保长期使用中的可靠性。
合规性声明:
本产品严格遵守国际及行业认证标准，确保其在安全和环保方面的符合性：
1. ISO 9001质量管理体系认证：
确保产品在设计和生产过程中符合国际质量管理标准。
2. REACH认证：
符合欧盟化学品注册、评估、授权和限制法规，确保材料无害且环保。
3. RoHS认证：
遵守欧盟电子电气设备中有害物质限制指令，确保产品不含有害物质，保障用户健康。
联系我们
如有任何问题或需要进一步了解，请随时联系我们，我们将为您提供专业支持。
Type-C母座 16Pin 板上四脚插板 SMT L=7.35 5A 三模 有柱 USB接口 使用注意事项：
1. 安装与焊接：
- 安装时请确保焊接表面洁净，避免油污或灰尘影响焊接质量。
- 焊接温度应控制在规定范围内，过高的温度可能会影响接口内部结构的稳定性。
- 确保四脚插板焊接牢固，以确保连接的稳定性和长期使用的可靠性。
2. 电气性能：
- 本产品设计用于最大5A电流，确保在该范围内使用，以保证正常工作并延长产品寿命。
- 避免电流超载或电压异常，以防损坏接口及相关电路。
3. 插拔操作：
- 插拔时请确保操作轻柔，避免插头与插座接触过于剧烈，以防损坏接触点。
- 插拔时应遵循正向插拔，避免插头不对称插入接口，从而造成接口损坏或不良接触。
- 插拔次数应控制在设计要求范围内，避免过度磨损。
4. 三模特性：
- 本接口支持USB 3.1、USB 2.0及电力传输（PD）功能，请确保设备符合三模接口的技术要求。
- 在使用过程中，请注意设备的兼容性，确保各模式的稳定连接和高效数据传输。
5. 清洁与维护：
- 如接口表面沾染水分或灰尘，请及时用干净、软布擦拭，避免使用化学清洁剂。
- 定期检查接口的插脚和连接柱部件，确保没有破损或老化，保持接口的良好接触和稳定性。
6. 应用环境：
- 本产品适用于一般电子设备和工业控制领域，但不建议长期暴露在高温、高湿或腐蚀性环境中。
- 避免接口受到强烈机械冲击或划伤，以防影响插接性能。
7. 储存条件：
- 未使用的产品应存放在干燥、阴凉、通风的环境中，避免阳光直射。
- 请避免将产品存放在过高或过低温度的环境中，以免影响产品性能。
