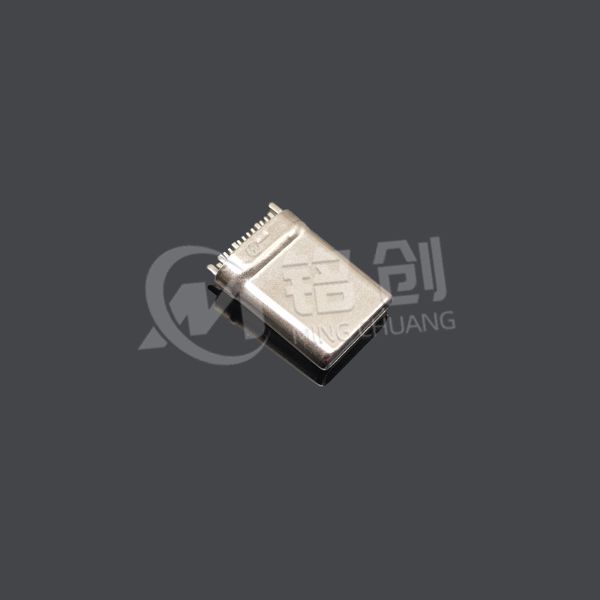

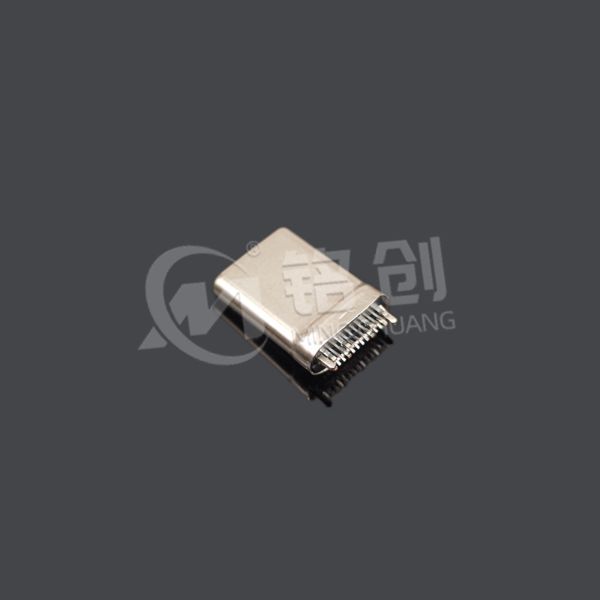

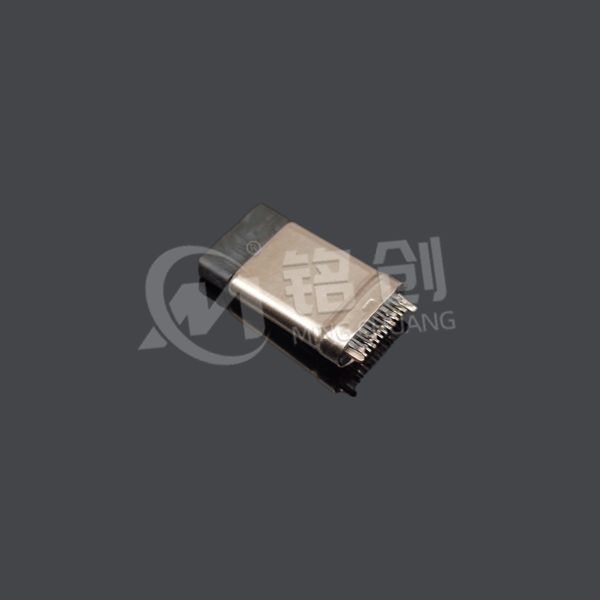

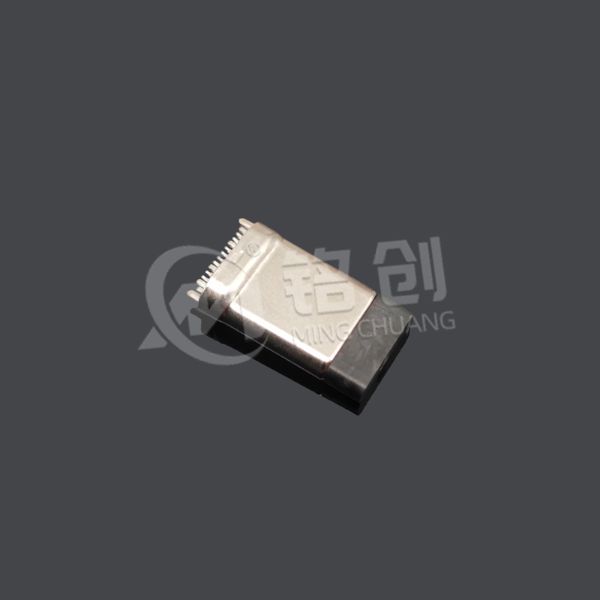

TYPE C公头24PIN 夹板0.8 15A大电流 L=10.6

核心技术参数

• 电气性能：严格遵循 USB3.1 协议，数据传输速率最高可达 10Gbps ，相较于 USB2.0 的 480Mbps，速度提升了 20 倍之多，可实现超高清视频的流畅传输以及大文件的瞬间拷贝。在供电方面，能够稳定输出 15A 大电流，支持多种快充协议，如 PD（Power Delivery）、QC（Quick Charge）等，可为支持相应协议的设备提供快速充电服务，大幅缩短充电时间。工作电压范围为 5V - 20V ，可灵活适配不同电源规格的设备。

• 物理设计：采用夹板 0.8mm 的创新结构设计，夹板材质选用高强度合金，经过精密冲压成型，不仅提供了稳固的机械连接，还能有效屏蔽电磁干扰，保障数据传输的稳定性。整体长度 L=10.6mm，这种适中的长度在满足连接需求的同时，不会因过长而导致插拔不便，也不会因过短而影响连接可靠性。24PIN 的布局经过精心优化，引脚间距精准控制，确保与对应母座的插拔顺畅，且接触良好，有效避免了接触不良导致的信号中断或供电异常问题。

• 环境适应性：拥有宽泛的工作温度范围，从 - 40°C 的极寒环境到 85°C 的高温环境，均能稳定工作，无论是在寒冷的户外设备，还是在高温运行的工业设备中，都能可靠地完成数据与电力传输任务。具备出色的抗振动与抗冲击性能，通过模拟实际使用场景中的振动与冲击测试，能够在车辆行驶颠簸、工业机械运转振动等环境下，依然保持良好的连接状态，确保数据传输不间断。产品的外壳及内部材料具备良好的抗氧化与抗腐蚀性能，可在一定程度上抵御潮湿、灰尘等环境因素的侵蚀，延长产品使用寿命。

应用场景

1. 消费电子领域：在智能手机、平板电脑、笔记本电脑等设备中发挥着重要作用。例如，在笔记本电脑与外接显示器之间的连接中，借助该 Type-C 公头的高速数据传输能力，能够实现 4K 分辨率的视频输出，为用户带来清晰、流畅的视觉体验，满足创意工作者、游戏玩家等对高清显示的需求。在智能手机与移动电源的连接场景中，其 15A 大电流传输特性可实现快速充电，让用户在短时间内为手机补充电量，解决电量焦虑问题。

2. 汽车电子领域：广泛应用于车载多媒体系统、车载充电器、行车记录仪等设备。在车载多媒体系统中，通过该公头连接手机与车载中控屏，可实现手机投屏功能，方便驾驶员在驾驶过程中更安全地操作手机功能，如导航、音乐播放等，提升驾驶便利性与安全性。在车载充电器中，15A 大电流能够快速为电动汽车或其他车载电子设备充电，适应车辆行驶过程中的电力需求。

3. 工业控制领域：在工业自动化生产线设备、智能工厂传感器节点等方面有着不可或缺的应用。例如，在工业自动化流水线上，用于连接各类传感器与控制器，高速稳定的数据传输确保了生产过程中的实时数据采集与精准控制指令下达，保障生产线的高效、稳定运行。在智能工厂的物联网设备连接中，该 Type-C 公头可实现设备之间的可靠通信，助力工业生产的智能化升级。

材料与工艺

• 端子：选用高纯度的铜合金作为基材，这种材料具有卓越的导电性与良好的机械性能。端子表面进行了厚金电镀处理，镀金厚度达到 5μm，极大地降低了接触电阻，增强了端子的导电性与抗氧化能力，确保在长期频繁插拔使用过程中，信号传输始终稳定可靠，不易出现接触不良等问题。同时，该端子能够承受 260°C 的回流焊高温，满足 SMT（表面贴装技术）的加工要求，保证了产品在生产过程中的焊接质量与稳定性。

• 外壳：外壳采用高强度的铝合金材质，经过精密的 CNC 加工工艺制作而成。铝合金外壳不仅具有良好的机械强度，能够有效保护内部电路免受外界物理冲击，还具备出色的散热性能，可快速将公头在工作过程中产生的热量散发出去，避免因过热而影响性能。外壳表面经过阳极氧化处理，形成一层坚硬、耐磨的氧化膜，增强了外壳的抗腐蚀性能与美观度。

• 绝缘部分：绝缘材料采用高性能的 LCP（液晶聚合物），LCP 具有高绝缘性、高强度、耐高温等突出特性。在 280°C 的高温环境下，LCP 仍能保持稳定的物理与化学性质，为产品在高温工作环境下提供可靠的绝缘保障，防止出现漏电、短路等安全问题，确保产品的安全稳定运行。同时，LCP 材料的使用还能有效降低信号传输过程中的损耗，提升数据传输质量。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 行业认证：

• USB-IF 认证：通过了 USB-IF 组织的严格认证，完全符合 USB3.1 标准，这意味着产品在数据传输的兼容性、稳定性以及电气性能等方面都达到了行业认可的高标准。无论是与各类 USB3.1 设备连接，还是向下兼容 USB2.0 设备，都能确保数据传输的顺畅与稳定，为用户提供可靠的使用体验。

• 环保认证：产品严格遵循欧盟 RoHS 2011/65/EU 指令要求，不含有铅、汞、镉、六价铬、多溴联苯及其醚等有害物质，从原材料的选择到生产加工过程，都严格把控，确保产品绿色环保。同时，产品也满足 ELV 2000/53/EC 环保标准，符合可持续发展的理念，为环境保护贡献力量。

• 安全认证：取得了 UL 94 V-0 阻燃等级认证，产品所使用的材料具备出色的阻燃性能，在遇到火源时，能够有效阻止火势蔓延，降低火灾风险，保障使用环境的安全。此外，产品还通过了 CE、FCC 电磁兼容认证，在正常使用过程中，不会对周围的电子设备产生电磁干扰，同时自身也具备较强的抗电磁干扰能力，确保在复杂的电磁环境下依然能稳定运行。

2. 行业规范：

• 在工业应用方面，满足 ISO 13849-1 机械安全标准。在工业生产环境中，设备往往需要面临复杂的机械运行状况，该产品在设计与生产过程中充分考虑了机械安全因素，如在振动、冲击等机械应力作用下，能够保证连接的可靠性与稳定性，不会因机械外力而导致连接松动、损坏，从而确保工业生产过程的安全与稳定。

• 对于汽车电子应用，产品符合汽车行业相关标准。汽车内部环境复杂，存在高温、高湿度、强振动等恶劣条件，产品经过了严格的汽车行业标准测试，包括振动测试、冲击测试、温度循环测试等，能够适应汽车内部的恶劣使用条件，为汽车电子设备提供可靠的连接解决方案。

3. 生产管控：

• 整个生产过程采用先进的 ERP（企业资源计划）系统进行全面管理。从原材料的采购环节开始，对每一批次的原材料供应商、进货时间、质量检测报告等信息进行详细记录与跟踪；在生产加工过程中，对每一道生产工序的操作参数、操作人员、生产时间等进行实时监控与记录；到成品检验环节，对每一个成品的检验结果、检验人员、检验时间等信息进行留存。通过这种全程追溯管理，能够快速、准确地查找产品质量问题的根源，以便及时采取措施进行改进，确保产品质量的稳定性与可靠性。

• 每批次产品均需经过严格的 100% 电气性能测试，包括接触阻抗测试，确保端子之间的接触电阻在标准范围内，保证良好的导电性能；绝缘电阻测试，检测产品的绝缘性能是否符合要求，防止漏电风险；耐电压测试，验证产品在规定电压下的绝缘可靠性。此外，还需进行模拟实际使用环境的耐久性测试，如插拔寿命测试，确保产品在经过一定次数的插拔后，依然能保持良好的性能。通过这些严格的测试流程，保证每一个出厂产品的质量都符合高标准。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装要求：

• 焊接操作时，务必严格控制温度。对于采用 SMT 工艺进行焊接的情况，建议回流焊温度曲线的峰值控制在 255°C 以内，并且持续时间不宜超过 60 秒。过高的温度可能会对端子的金属结构以及 LCP 绝缘部分造成不可逆的损坏，影响产品的电气性能与绝缘性能。

• 在进行夹板安装时，需确保夹板与 PCB 板之间的连接紧密且精准。夹板的安装精度对产品的机械稳定性与电磁屏蔽效果至关重要，偏差应严格控制在 ±0.05mm 以内。使用高精度的装配设备，保证夹板与 PCB 板上的对应接口完美契合，避免因安装不当导致的连接松动、信号干扰等问题。

2. 使用限制：

• 虽然产品支持 USB3.1 的 10Gbps 高速传输速率，但在实际使用中，数据传输速率可能会受到外接设备性能、连接线缆质量等多种因素的影响。例如，如果连接的是 USB2.0 设备，数据传输速率将自动降至 USB2.0 的标准，即最高 480Mbps。此外，若使用的 USB 连接线不符合 USB3.1 标准，存在阻抗过大等问题，也会导致传输速率下降，甚至出现数据传输不稳定、丢包等现象。

• 在供电方面，尽管产品能够提供 15A 大电流传输能力，但在实际应用中，需要根据所连接设备的功率需求合理使用。如果连接的多个设备总功率超过了产品的供电能力，可能会导致设备无法正常工作，甚至损坏产品。例如，若同时连接多个高功率的移动硬盘等设备，可能会出现供电不足的情况，此时应考虑使用外部供电设备进行辅助供电。

3. 兼容性说明：

• 该 24PIN Type-C 公头具备良好的兼容性，能够与 USB2.0、USB3.0 以及 USB3.1 设备进行连接。当与 USB2.0 设备连接时，产品会自动识别并切换到 USB2.0 模式，数据传输速率相应调整为 USB2.0 的标准速率。在这种情况下，仅使用 USB2.0 对应的引脚进行数据传输与供电，而 USB3.1 特有的高速传输引脚则处于未激活状态。

• 为了确保产品能够发挥最佳性能，建议搭配通过 USB-IF 认证的 USB 连接线使用。非认证的连接线可能存在电气性能不达标、信号屏蔽不良等问题，从而导致数据传输不稳定、充电异常等情况。例如，一些劣质的 USB 线可能会在传输过程中引入电磁干扰，影响数据的准确性，或者在充电时出现电压降过大，导致设备充电缓慢甚至无法充电的问题。

4. 维护建议：

• 定期对接口进行清洁维护是保证产品正常使用的重要环节。建议使用压缩空气或者防静电毛刷，定期清理接口内部积累的灰尘及杂物。灰尘等异物的积累可能会导致引脚之间的接触电阻增大，影响信号传输质量，严重时甚至可能造成短路，损坏设备。使用压缩空气时，应注意控制气压，避免过大的气压对接口内部结构造成损坏；使用防静电毛刷时，要确保毛刷的材质不会产生静电，以免静电对电子元件造成损害。

• 如果设备在较长时间内不使用，建议使用防尘塞对接口进行保护。防尘塞能够有效防止灰尘、异物进入接口，避免接口因长时间暴露在空气中而发生氧化，同时也能防止因意外碰撞等原因导致接口变形。在选择防尘塞时，应确保其尺寸与接口适配，材质不会对接口造成腐蚀等不良影响。
