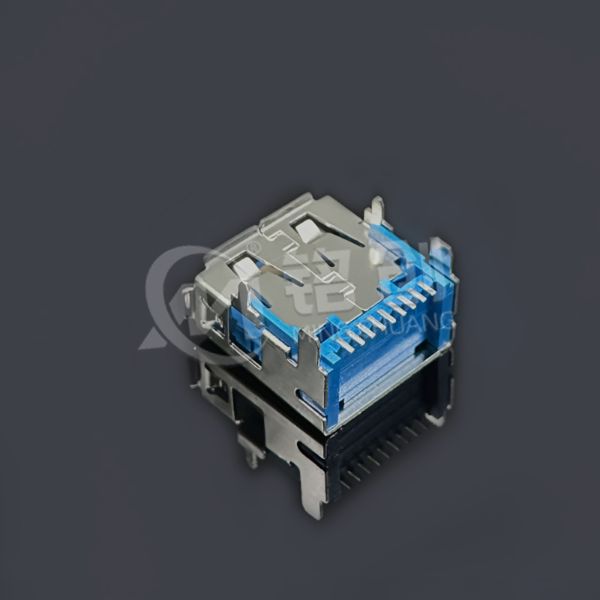

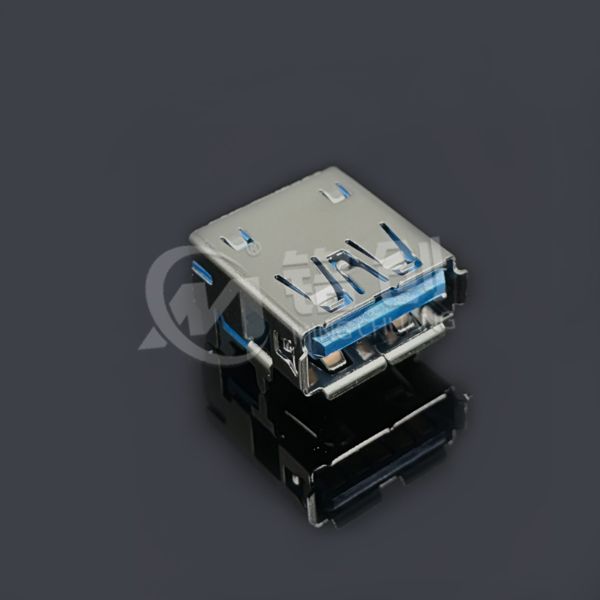

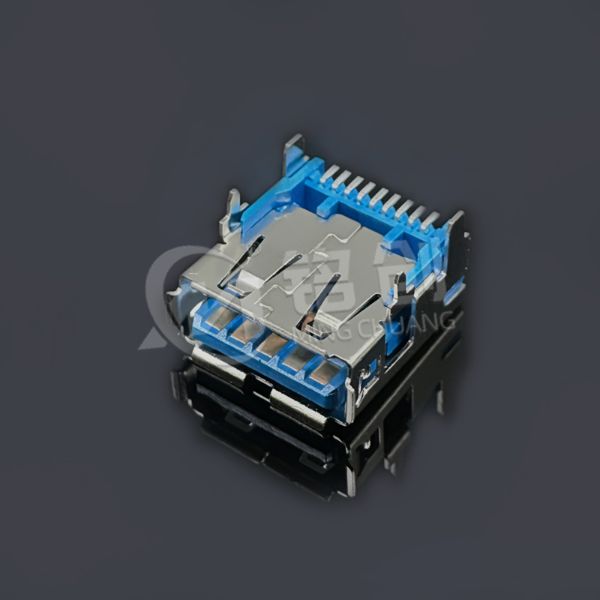

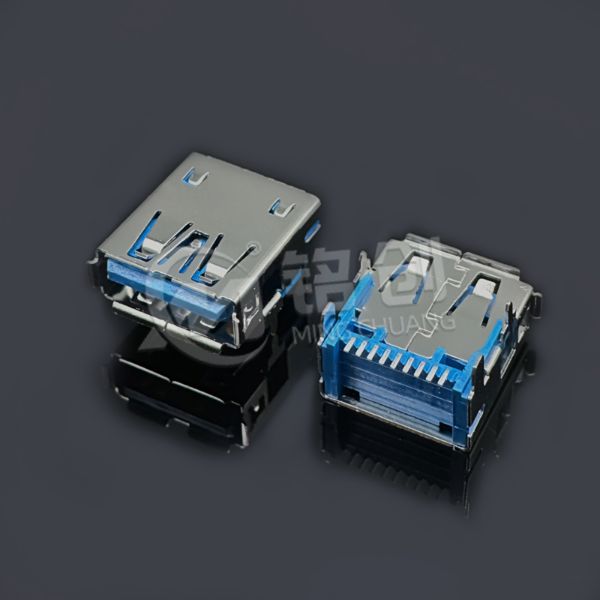

这款USB AF3.0母座采用90度卷边设计，配有四脚插板SMT（表面贴装）安装方式，适用于各种电子设备的连接。其90度直角设计和坚固的结构，确保稳定的USB连接，并优化空间利用率。
1. 产品简介
这款USB AF3.0母座采用90度卷边设计，配有四脚插板SMT（表面贴装）安装方式，适用于各种电子设备的连接。其90度直角设计和坚固的结构，确保稳定的USB连接，并
优化空间利用率。
2. 产品特点
2.1 90度直角设计
通过90度直角设计，优化安装空间，简化设备布局，适用于设备内部有限的安装空间。
2.2 四脚插板SMT安装方式
采用SMT安装方式，提升焊接性能和生产线组装效率，适合高效的大规模生产。
2.3 高质量接触材料
使用高质量的接触材料，确保低接触电阻和稳定的电气性能，提供可靠的USB连接。
2.4 卷边设计
卷边设计增强了抗机械力性能，确保产品在使用过程中稳定性更高。
3. 技术规格
3.1 接口类型：USB AF3.0
3.2 针脚数：9PIN
3.3 安装方式：板上四脚插板SMT 90度
3.4 长度：14.25mm
3.5 卷边设计
3.6 接触电阻：≤30mΩ
3.7 绝缘电阻：≥100MΩ
3.8 工作温度：-40℃ ~ +85℃
4. 应用领域
4.1 消费电子 适用于智能手机、平板电脑、USB外设等消费电子设备。 4.2 工业设备 数据传输设备、自动化控制系统。 4.3 通信设备 适用于数据通讯设备和网络设备。
服务热线: 13534027279
邮箱: mckj998@163.com
地址: 广东省东莞市大岭山镇
本产品严格遵守国际及行业认证标准，确保其在安全和环保方面的符合性：
1. ISO 9001质量管理体系认证：
确保产品在设计和生产过程中符合国际质量管理标准。
2. REACH认证：
符合欧盟化学品注册、评估、授权和限制法规，确保材料无害且环保。
3. RoHS认证：
遵守欧盟电子电气设备中有害物质限制指令，确保产品不含有害物质，保障用户健康。
1. 安装与焊接：
- 在安装前，确保焊接区域干净无油污或灰尘，以保证焊接质量。
- 焊接温度需控制在推荐范围内，以免高温损坏内部组件。
- 插板安装时需保证位置对齐，并牢固焊接。避免在后续使用中出现松动。
2. 电气性能：
- 本产品适用于USB 3.0高速数据传输需求，支持高达5Gbps的数据传输速率。
- 卷边设计能够增强抗干扰能力，提升信号稳定性。
3. 插拔操作：
- 插拔时应轻柔操作，避免用力过猛损坏插板。
- 保证插板与接口的对齐，防止插入时发生偏移或损坏。
4. 材料特性：
- 产品外壳采用耐用的塑胶材料，具备较好的抗冲击和耐磨性能。
- 接触点使用高导电材料制造，提供稳定的电气连接。
5. 应用环境：
- 本产品适用于消费电子、工业设备等需要高性能数据传输的应用场合。
- 避免在高湿、高温或强腐蚀环境中长期使用，以确保稳定性能。
6. 储存条件：
- 未使用的产品应存放在干燥、通风的环境中，避免阳光直射。
- 请避免存放于极端温度环境中，以防材料老化或性能下降。
