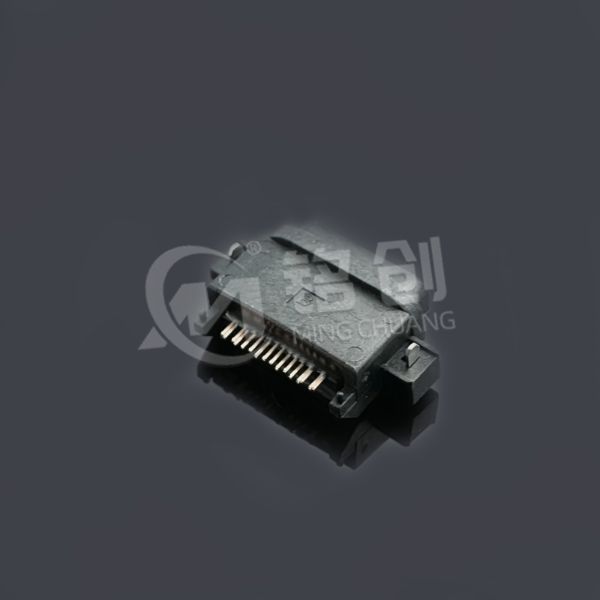

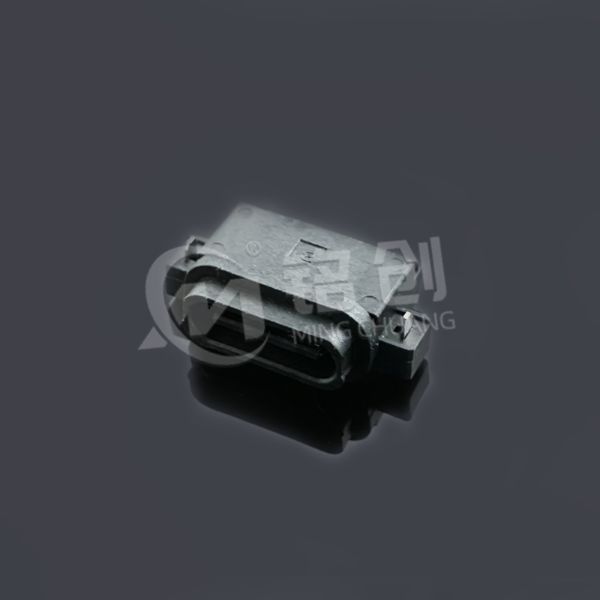

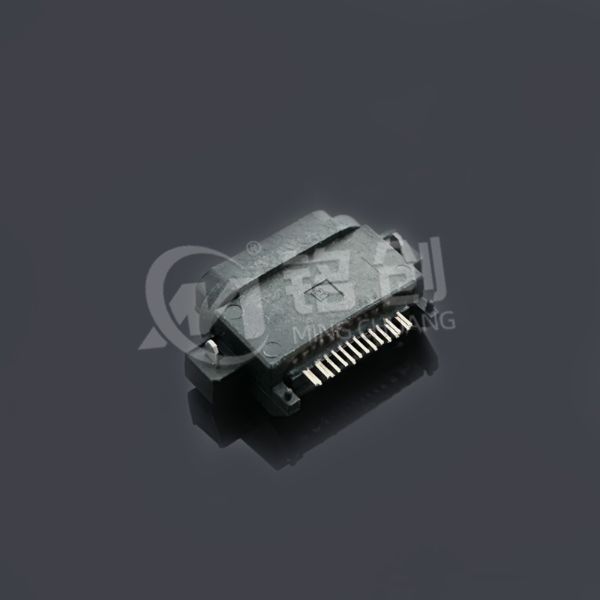

防水TYPE C母座16PIN 沉板1.65全塑 L=9.0

1. 结构设计

• 16PIN 功能布局：
  上层 6PIN 含 CC1/CC2（PD 协议）、SBU1/2（备用信号）及 USB2.0 数据引脚；下层 8PIN 为双 VBUS/GND（5A 大电流），双层间距 2.5mm 降低干扰。

• 四脚插板与沉板设计：
  四个接地引脚冷铆固定于 LCP 外壳，接地电阻≤15mΩ，抗拉力≥8N；沉板 1.65mm 使母座主体下沉至板下，板上高度 2.1mm，整体长 9.0mm，15° 导向斜面提升盲插效率。

• 全塑防水系统：
  LCP 外壳通过无缝注塑成型，表面镀镍增强耐腐蚀性；内圈氟橡胶 + 外圈硅橡胶双密封圈，卡勾深度 0.8mm，确保 IPX7 防水等级，泄漏量≤0.1mL/min。

2. 材质与性能

• 端子：信号层用 C17410 铍铜（镀金 5μm），接触电阻≤25mΩ；功率层为 C2680 黄铜（镀金 3μm），支持 5A 持续电流，温升≤15℃。

• LCP 绝缘体：耐温 260℃，绝缘电阻≥1000MΩ，介电常数 3.8@1GHz，适合中速信号传输，阻燃等级 UL94V-0。

• 机械性能：插拔寿命≥8000 次，接触电阻变化≤10%；15g 振动测试（10-500Hz）持续 2 小时无松动，符合 GB/T 2423.10 标准。

3. 工艺与应用

• 集成化设计：四脚插板简化 PCB 布局，量产良率≥99%，支持 3000PCS / 小时自动化贴片，兼容 260℃回流焊。

• 场景适配：适用于车载充电器、潜水设备、工业传感器等，耐 - 40℃至 85℃温度循环，95% RH 湿度环境下性能稳定。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

• 行业认证：
  通过 USB PD 3.0/USB 2.0 认证，符合 UL 498 耐压测试（1000V AC/1min 无击穿），RoHS 2.0/REACH 环保合规。

• 可靠性测试：

• 环境测试：-40℃~85℃循环 500 次，接触电阻变化≤8%；

• 防水测试：IPX7（1 米水深 30 分钟）、IPX9K（80℃高压喷水）无渗漏；

• 湿度测试：95% RH 存放 48 小时，绝缘电阻≥500MΩ。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装规范：

• 回流焊温度 250±5℃，PCB 沉板区预留 1.65mm 深度，焊盘间距公差 ±0.05mm；

• 接地引脚建议连接≥20mm² 覆铜，电源层与信号层间距≥0.3mm。

2. 使用环境：

• 工作温度 - 20℃~85℃，避免强电磁（＞50mT）、高振动（＞20g）或酸碱环境（pH＜4 或 pH＞10）。

3. 维护存储：

• 定期用无水酒精清洁端子，禁用尖锐工具；

• 未装机母座存放于湿度≤60% 环境，存储周期≤24 个月。

4. 兼容性说明：

• 适配非全功能 TYPE C 公头，高速传输需搭配屏蔽线缆；

• 如需 100W 快充，需外接 PD 协议芯片（如 IP2112）。
