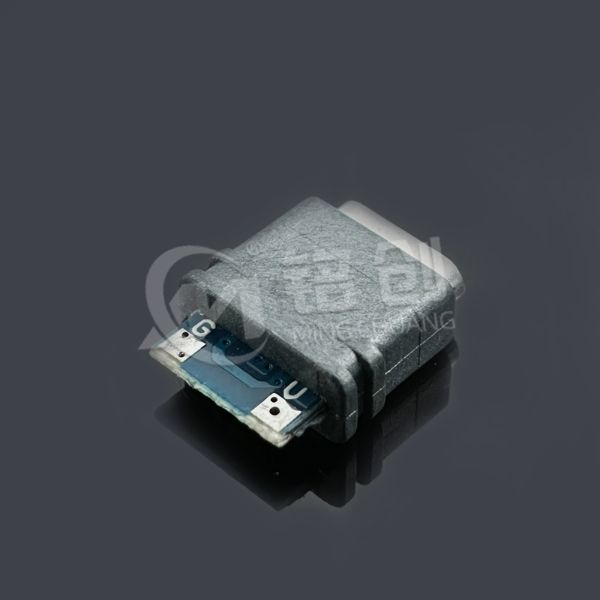

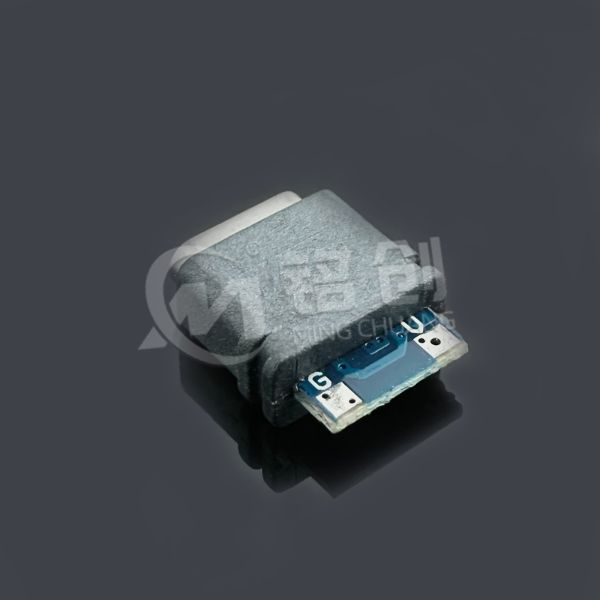

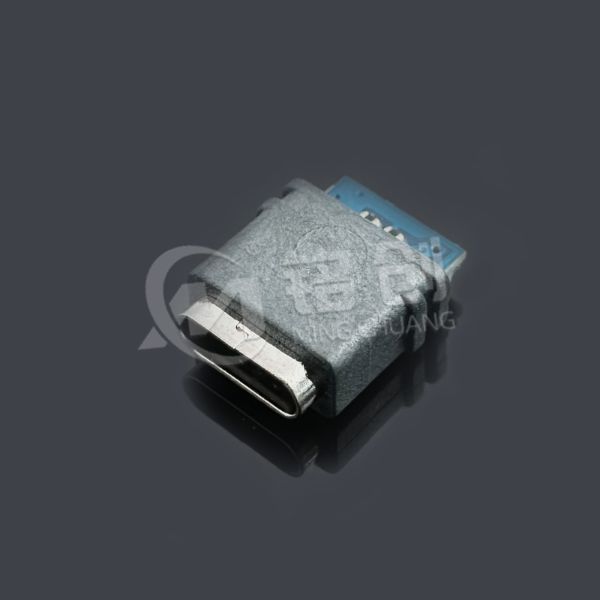

防水TYPE C母座14PIN 焊线式 2个焊盘 L=14.6

1. 结构设计

• 14PIN 功能布局：

• 两个主焊盘包含：1×VBUS（电源正极）、1×GND（接地），焊盘间距 2.54mm，焊接面积 5.0mm²，抗拉力≥6N。其余 12PIN 通过焊线端子连接，支持 0.5-1.0mm² 导线焊接，导线固定夹抗拉力≥8N。

• 上层 6PIN：CC1/CC2（PD 协议握手）、SBU1/2（备用信号）、USB2.0 D+/D-；

• 下层 8PIN：双 VBUS/GND（5A 大电流），双层间距 2.5mm 减少串扰。

• 双焊盘设计：

• 防水密封系统：

• 外壳通过无缝拉伸成型，表面镀镍 50μ”，抗冲击能力 30kgf，防腐蚀等级 C5-M（ISO 12944）。15° 导向斜面提升盲插效率，误插率＜0.1%。

• 内密封圈（氟橡胶材质）密封端子与外壳间隙，外密封圈（硅橡胶材质）密封外壳与 PCB 间隙，双重防护确保 IPX7 防水等级（1 米水深浸泡 30 分钟无渗透）。

• 密封圈通过卡勾与卡槽固定（内圈卡勾深度 0.8mm，外圈卡槽宽度 1.2mm），盐雾测试 48 小时无腐蚀。

• 双密封圈结构：

• 拉伸不锈钢外壳：

2. 材质与性能

• 端子材质：

• 信号层：C17410 铍铜（镀金 5μm），接触电阻≤25mΩ；功率层：C2680 黄铜（镀金 3μm），持续电流 5A，温升≤15℃。

• LCP 绝缘体：

• 耐温 260℃，绝缘电阻≥1000MΩ，阻燃 UL94V-0，介电常数 3.8@1GHz，适合中速信号传输。

• 机械性能：

• 插拔寿命≥8000 次，接触电阻变化≤10%；振动测试（10-500Hz, 15g）持续 2 小时无松动，符合 GB/T 2423.10 标准。

3. 工艺优势

• 集成化设计：

• 带板双焊盘减少 PCB 布局复杂度，焊线式端子适配多种导线规格，量产良率≥99%，生产效率提升 30%。

• 兼容性：

• 适配 0402 焊盘及 2.54mm 间距标准，支持自动化贴片（效率≥3000CPH），兼容回流焊（温度≤260℃）。

4. 应用场景

• 户外设备：

• 潜水摄像机、水下机器人、户外照明设备（需 IPX7 防水）。

• 农业机械、园林工具（耐油污及沙尘）。

• 车载电子：

• 车载充电器、导航仪、行车记录仪（耐振动及温度波动）。

• 工业控制：

• 传感器节点、PLC 控制器（需稳定供电及数据传输）。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 行业认证

• USB-IF 认证：符合 USB PD 3.0 及 USB 2.0 标准，支持 5V/3A、9V/2A 快充协议。

• 安全认证：通过 UL 498 测试，耐压 1000V AC/1min 无击穿，端子拉力≥5N，符合 GB 4943.1 安全规范。

• 环保认证：RoHS 2.0/REACH 合规，LCP 材料可回收，生产过程通过 ISO 14001 认证。

2. 可靠性测试

• 环境测试：-40℃至 85℃高低温循环 500 次，接触电阻变化≤8%；95% RH 湿度存放 48 小时，绝缘电阻≥500MΩ。

• 防水测试：IPX7 标准（1 米水深浸泡 30 分钟），泄漏量≤0.1mL/min；IPX9K 标准（80℃高压喷水），外壳无变形。

服务热线: 13534027279

邮箱: mckj998@163.com

地址: 广东省东莞市大岭山镇

1. 安装规范

• 焊接参数：回流焊温度 250±5℃，手工焊≤320℃，焊接时间≤3 秒，避免 LCP 过热变形。

• 导线处理：导线需剥线 3.0±0.5mm，使用锡膏（助焊剂残留≤0.1%），焊点高度≤1.2mm，防止短路。

• 密封圈安装：确保内密封圈卡入端子槽，外密封圈与 PCB 贴合紧密，使用治具压合（压力 5±1kgf）。

2. 使用环境

• 温湿度范围：工作温度 - 20℃至 85℃，存储温度 - 30℃至 90℃，湿度≤85% RH（无冷凝）。

• 禁忌场景：避免在强电磁环境（＞50mT）、高频振动（＞20g）或医疗级抗干扰场景使用。

3. 维护建议

• 定期检查：每季度目视密封圈是否老化，使用万用表测量 VBUS/GND 接触电阻（≤30mΩ）。

• 清洁保养：用无水酒精擦拭端子，禁用尖锐工具，防止镀镍层磨损（厚度≥50μ”）。

• 长期存储：密封于防静电袋（湿度≤60%），避免外壳与酸性物质接触，存储周期≤2 年。

4. 兼容性提示

• 功能限制：无高速信号引脚，不适用于 USB3.0 以上传输场景。

• 设备匹配：适配不带金属外壳的 TYPE C 公头，全功能公头可能因接地悬空引发轻微干扰（概率＜5%）。
