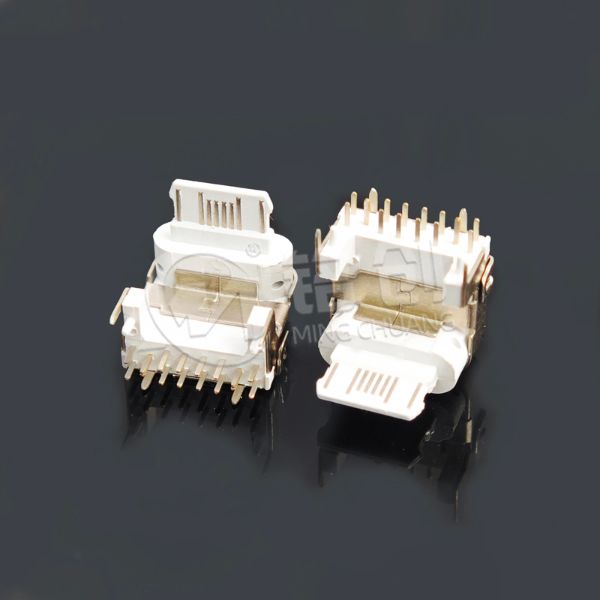

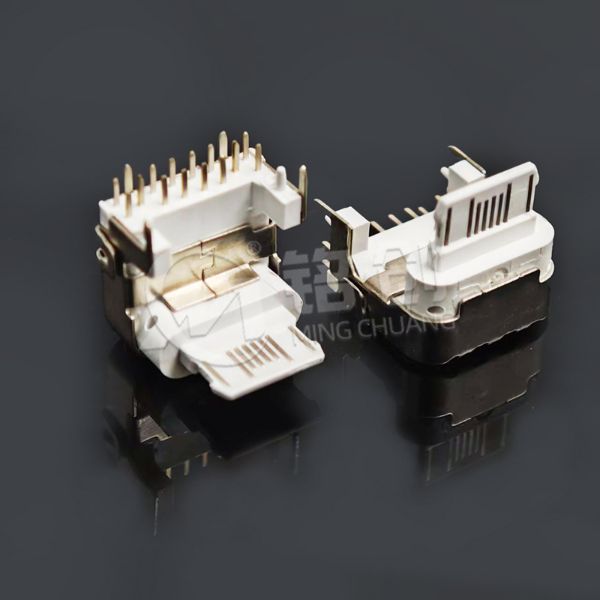

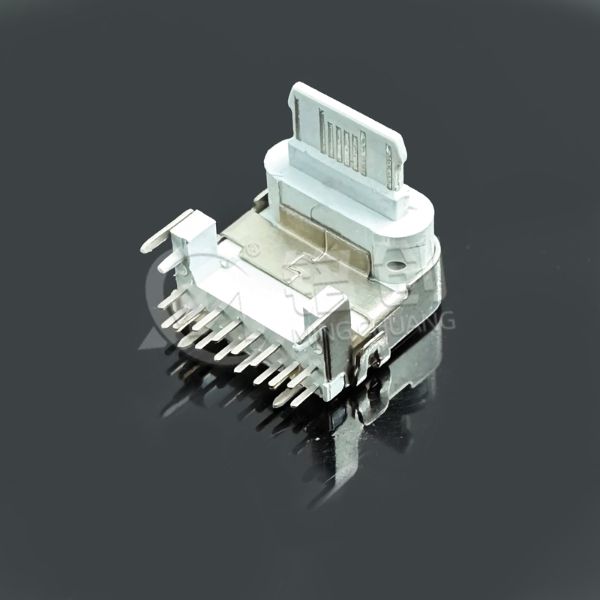

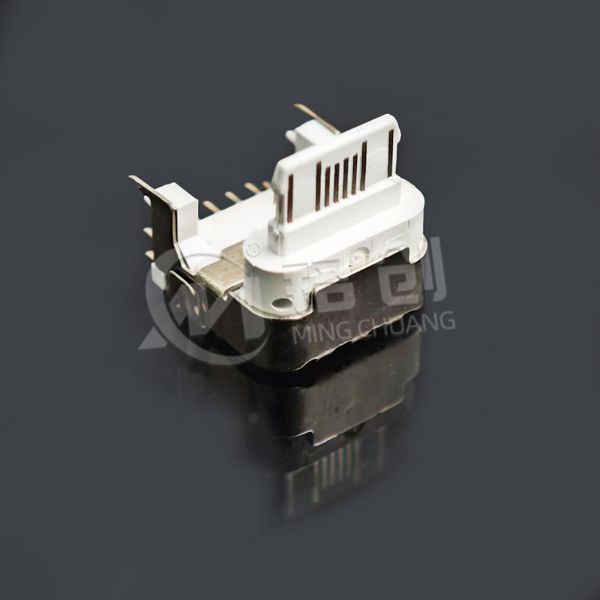

TYPE C母座16PIN 苹果款 板上垫高 美规 旧款 带中夹片 20W

苹果旧款适配：

16PIN 定制布局：保留苹果设备所需的 CC1/CC2 协议引脚、VBUS/GND 电源对及 D+/D - 数据引脚，兼容 iOS 15 及以下系统的 PD 2.0 快充（20W），支持 MFi 认证（需外接协议芯片）。

板上垫高 1.5mm：通过 LCP 绝缘体一体化垫高，无需额外支架，适配 PCB 板与外壳间的高度差（典型值 1.0-2.0mm），确保母座与苹果公头插拔对齐。

中夹片加固：中部金属夹片（厚度 0.3mm，材质 C2680 黄铜）提供 5N 夹持力，抗振动能力提升 30%，防止长期使用导致的接口松动（常见于车载充电场景）。

美规安全设计：

符合 UL 498 美标安全认证，端子间距≥0.8mm，爬电距离≥1.2mm，避免高压环境下的绝缘失效。

外壳接地引脚面积增大 20%（5mm²），确保接地电阻≤10mΩ，符合 FCC Part 15 Class B 电磁兼容要求。

高导铜端子：

C5191 磷青铜基材（含铜 95%），表面镀金 3μm（VBUS 引脚加厚至 5μm），接触电阻≤30mΩ，支持 3A 持续电流（20W 快充），温升≤15℃。

端子硬度 HV 220，抗弯曲次数≥1000 次（弯曲角度 ±15°），适配苹果公头的频繁插拔（典型寿命 8000 次）。

LCP 绝缘体：

耐温 260℃（兼容回流焊工艺），绝缘电阻≥1000MΩ，通过 UL94V-0 阻燃认证，在 - 20℃至 85℃环境下尺寸稳定性≤0.1%，避免低温下的结构脆化。

表面处理：

中夹片镀镍 50μ”，盐雾测试 48 小时无腐蚀；端子镀金层孔隙率≤10 个 /cm²，适配室内及车载中等湿度环境（湿度≤85% RH）。

精密垫高成型：

垫高部分与绝缘体一次注塑成型，高度公差 ±0.05mm，确保与苹果公头的插拔间隙≤0.1mm，避免因高度偏差导致的接触不良。

中夹片采用冲压 + 折弯工艺，角度精度 ±1°，与 PCB 板贴合度≥95%，提升焊接后的整体刚性。

兼容性测试：

针对 iPhone 12/11/X/8 等旧款机型进行 1000 次插拔测试，充电协议握手成功率≥99.5%，数据传输速率稳定在 480Mbps（USB2.0 标准）。

苹果配件：

20W PD 充电器（适配旧款 iPhone 快充）、Lightning 转 USB-C 扩展坞（支持数据同步 + 充电）。

车载磁吸充电器（中夹片增强抗震，适应颠簸路况）、桌面充电底座（垫高设计适配厚 PCB）。

工业控制：

苹果设备测试夹具（精准适配旧款接口）、iOS 系统嵌入式终端（美规安全认证）。

美规认证：

UL 498 认证（文件号 EXXXXXX）：通过 1500V AC 耐压测试，端子拉力≥5N，符合美国电气安全标准。

FCC Part 15 Class B：电磁辐射≤40dBμV/m（30-1000MHz），避免对无线信号的干扰。

环保合规：

RoHS 2.0/REACH SVHC：无铅、无卤素，LCP 材料可回收，生产过程通过 ISO 14001 环境认证。

苹果兼容性：

支持苹果 2.4A 充电协议及 PD 2.0（5V/3A），需搭配 MFi 认证芯片（如 Dialog iW1781）实现完整功能。

环境测试：

高低温循环：-20℃至 85℃，500 次循环后接触电阻变化≤10%。

湿度测试：95% RH 环境存放 48 小时，绝缘电阻≥500MΩ。

机械测试：

插拔寿命：8000 次后接触电阻≤40mΩ，中夹片形变量≤0.2mm。

振动测试：10-500Hz，15g 加速度，持续 2 小时无松动（模拟车载振动环境）。

焊接参数：

回流焊：温度 250±5℃，预热 150-200℃持续 90 秒，避免垫高部分过热变形。

手工焊：温度≤320℃，时间≤3 秒，优先焊接中夹片固定脚（直径 0.6mm）确保定位精度。

PCB 设计：

垫高区域开设 4.5mm×1.5mm 凹槽，深度公差 ±0.05mm，确保母座安装后与板面垂直。

苹果专用 CC 引脚需连接协议芯片（如赛普拉斯 CYPD3175），避免直接接地导致协议握手失败。

定位要求：使用苹果公头治具校准，确保中夹片与公头卡扣对齐，偏差角度≤2°。

温湿度范围：工作温度 - 20℃至 85℃（高于苹果设备工作温度范围），存储温度 - 30℃至 90℃，湿度≤85% RH。

禁忌场景：禁止用于超过 20W 功率输出（旧款机型最大支持 5V/3A），避免接触酒精、汽油等溶剂（可能腐蚀镀金层）。

定期检查：每季度目视检查中夹片是否松动，使用万用表测量 VBUS 与 GND 间电阻（正常≤30mΩ）。

清洁保养：用无水酒精棉签擦拭端子，禁用金属工具清理，防止损伤苹果设备公头的镀金层。

长期存储：未使用母座需密封于防静电袋（湿度≤60%），避免垫高部分受挤压变形，存储周期≤2 年。

设备匹配：仅适配支持 USB2.0 及 PD 2.0 的旧款苹果设备（如 iPhone 8 至 iPhone 12），与新款 iPhone 13 及以上机型兼容但不支持 20W 以上快充。

线缆选择：建议使用苹果认证的 USB-C to Lightning 线缆，非认证线缆可能导致充电中断或数据传输异常。
