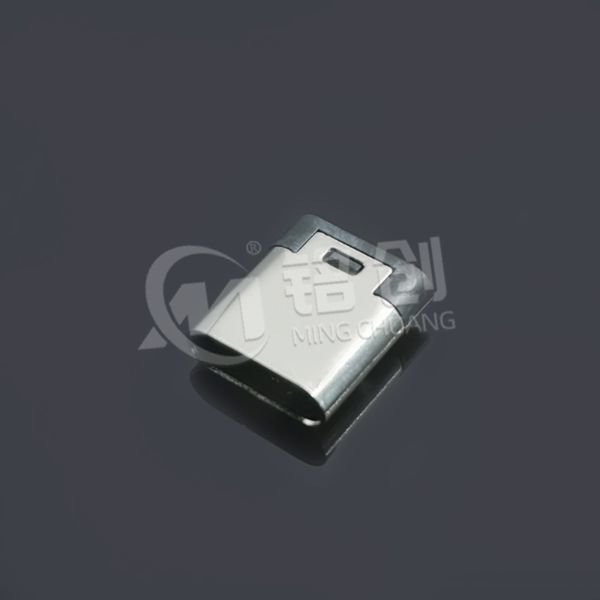

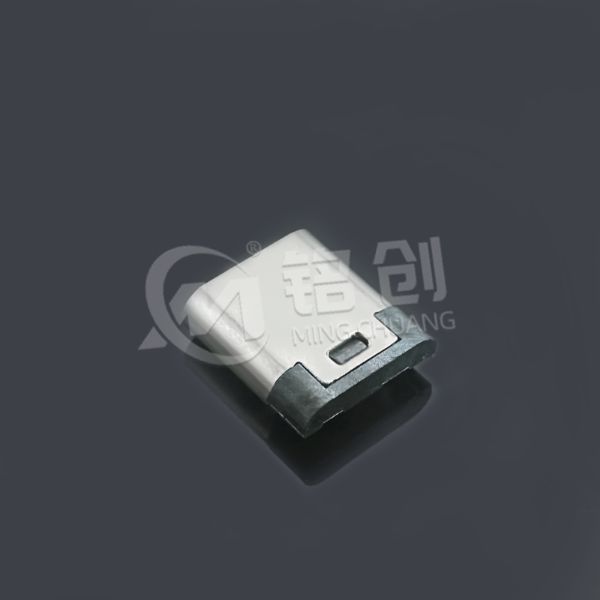

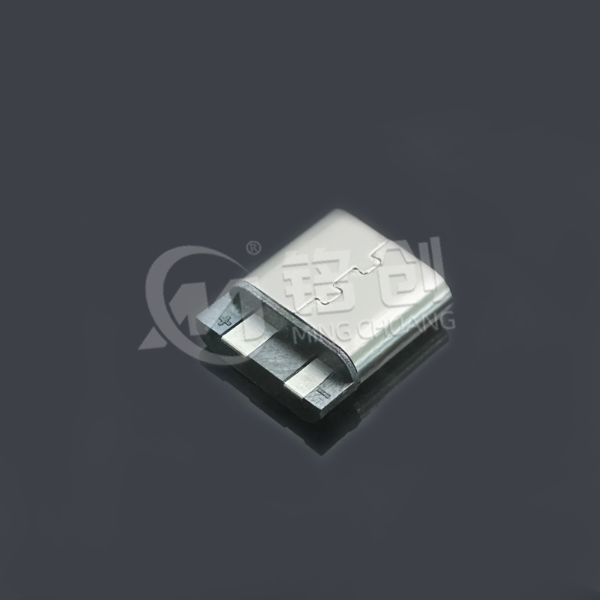

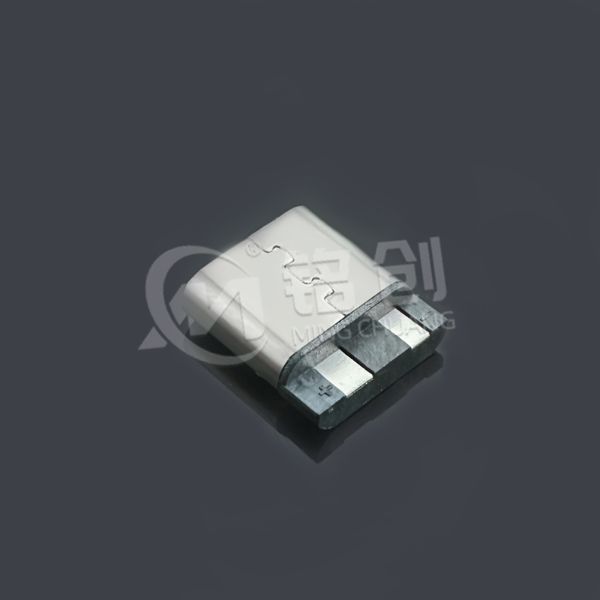

TYPE C 母座 2PIN 焊线式 L=10.0 一模 无弹 黄铜 LCP是专为简易充电场景设计的低成本连接器，仅保留 VBUS/GND 两引脚，支持 5V/3A 电力传输。焊线式结构适配灵活布线需求，整体长度 10.0mm，一模成型工艺简化生产流程。黄铜端子表面镀锡提升焊接可靠性，LCP 绝缘体耐 260℃高温，适用于 TWS 耳机充电仓、智能穿戴设备、小家电等仅需基础充电功能的场景，兼容手工焊接与自动化产线。
2PIN 极简布局：仅包含电源正极（VBUS）和负极（GND），省略数据及协议引脚，专注基础充电功能，成本较全功能 TYPE C 母座降低 50% 以上。
焊线式连接：引脚长度 2.5mm，适配 AWG24-AWG28 规格导线，支持锡焊（建议温度 280±10℃）及超声波焊接，布线灵活度高，适合圆形线材或异形结构设备。
L=10.0mm 紧凑尺寸：主体长度 10.0mm，宽度 4.0mm，高度 3.5mm，可嵌入直径≤12mm 的圆形充电仓或厚度≤5mm 的超薄设备。
一模成型工艺：通过单套模具注塑成型，LCP 绝缘体与黄铜端子一体化固定，尺寸公差 ±0.03mm，量产良率≥99%。
黄铜端子：C2680 黄铜（含铜 65%）基材，表面镀锡（厚度 5-8μm），接触电阻≤50mΩ，焊接点抗拉强度≥2N，支持 3A 持续电流（瞬时峰值 5A）。
LCP 绝缘体：耐温 260℃（锡焊兼容），绝缘电阻≥1000MΩ，阻燃等级 UL94V-0，在 - 40℃至 85℃环境下不变形，适合高温焊接工艺。
无弹片设计：取消传统弹性接触结构，插拔力≤2N，通过固定导线实现连接，避免弹片疲劳问题，适合一次性焊接固定场景（如充电底座）。
电气性能：支持 5V/3A 充电（需搭配协议芯片），兼容 QC 2.0/3.0 基础快充协议，实测 3A 电流下温升≤12℃。
机械特性：焊线后整体抗拉力≥5N（导线直径 0.5mm 时），通过 1000 次弯折测试（弯折半径 R=2mm）无接触不良。
消费电子：TWS 耳机充电仓（焊线式适配圆形仓体）、智能手环充电底座（极简设计降低成本）、无线鼠标接收器（隐蔽式充电接口）。
小家电：电动牙刷充电座（防水结构兼容）、加湿器电源接口（耐潮湿环境）、电子秤充电口（低功耗需求）。
工业设备：传感器模块供电接口（简化布线）、LED 灯条连接器（耐腐蚀需求）、可充电式工具（临时充电接口）。
服务热线: 13534027279
邮箱: mckj998@163.com
地址: 广东省东莞市大岭山镇
环保认证：符合 RoHS 2.0 及 REACH SVHC 要求，LCP 材料可回收，生产过程无铅化，通过 ISO 14001 环境管理体系认证。
安全认证：通过 UL 498 电气安全测试，耐压测试 1000V AC/1min 无击穿，端子绝缘强度≥500V DC。
兼容性：符合 USB-IF Type-C 机械规范，可与标准 TYPE C 公头（仅电源引脚）配合使用，适配市场主流充电线。
焊线拉力：3A 导线（AWG24）焊接后抗拉强度≥5N。
插拔寿命：与公头插拔 500 次后接触电阻≤60mΩ（无弹结构典型值）。
高温老化：85℃恒温存放 1000 小时，接触电阻变化≤10%。
湿度测试：95% RH 环境存放 48 小时，绝缘电阻≥500MΩ。
环境测试：
机械测试：
手工焊：温度 280±10℃，焊接时间≤3 秒，避免 LCP 绝缘体过热软化。
自动化焊：建议使用红外预热（150℃/60 秒）+ 波峰焊（260℃/3 秒）。
焊接参数：
导线选择：推荐使用镀锡铜线（截面积≥0.5mm²），绝缘层耐温≥105℃，剥线长度 2.0±0.2mm。
应力释放：焊线后建议在导线根部增加热缩管固定，避免弯折导致焊点断裂。
温湿度范围：工作温度 - 20℃至 85℃，存储温度 - 30℃至 90℃，湿度≤85% RH（无冷凝）。
禁忌场景：禁止用于数据传输或高频插拔场景，避免接触强腐蚀性液体（如酒精、汽油）。
定期检查：每半年目视检查焊点是否开裂，导线是否氧化，建议使用万用表测量接触电阻（≤50mΩ 为正常）。
长期存储：未焊线的母座需密封存放于干燥环境（湿度≤60%），避免端子氧化，存储周期≤3 年。
功能限制：仅支持电力传输，无法实现数据通信或 PD 快充协议（需额外集成协议芯片）。
公头匹配：需使用仅含 VBUS/GND 引脚的 TYPE C 公头（如部分充电专用线材），全功能公头可能导致引脚短路。
