B09W0602B 防水TYPE C母座6PIN 板上两脚插板SMT L=7.3 全塑

产品简介

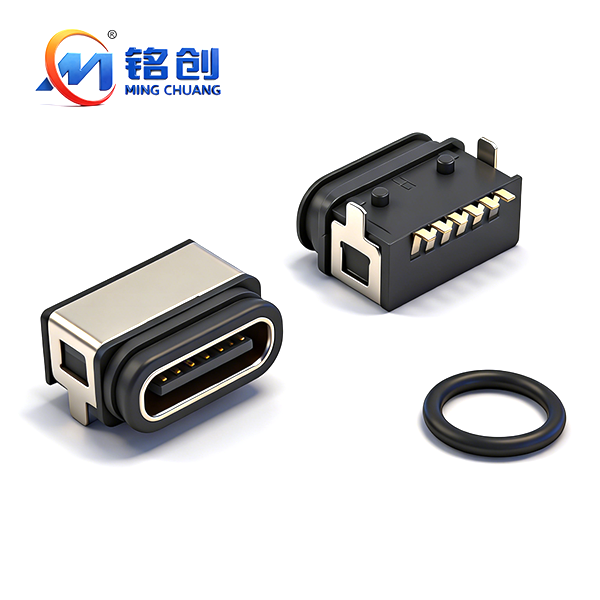

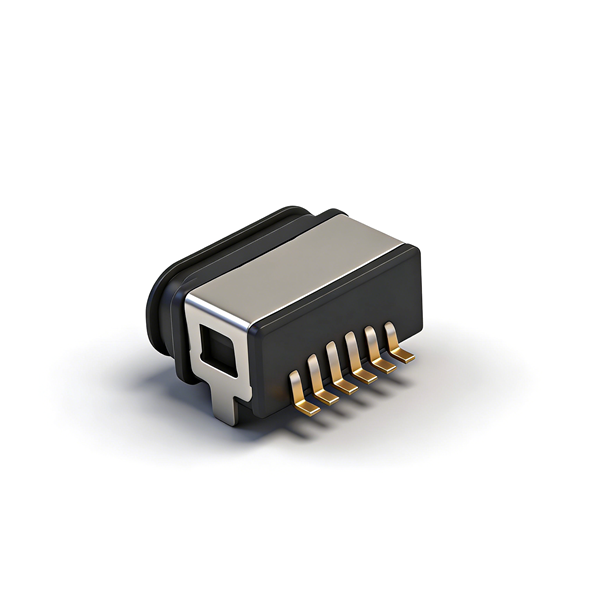

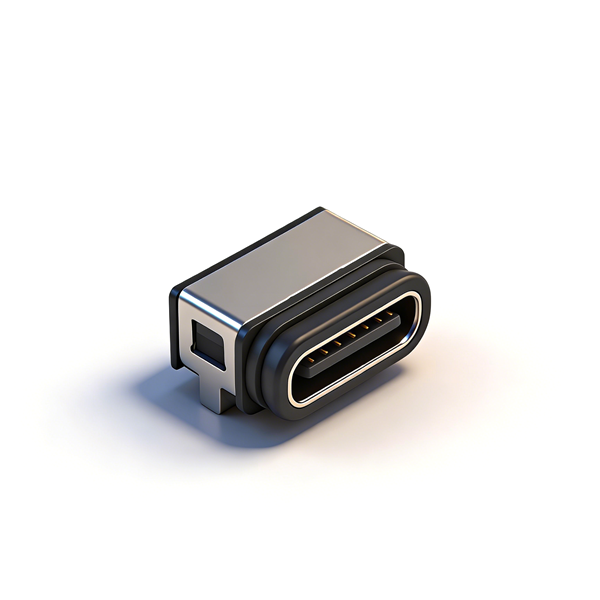

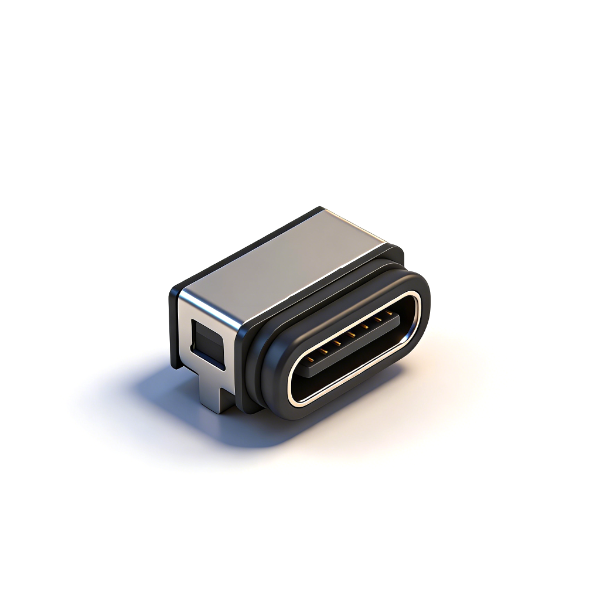

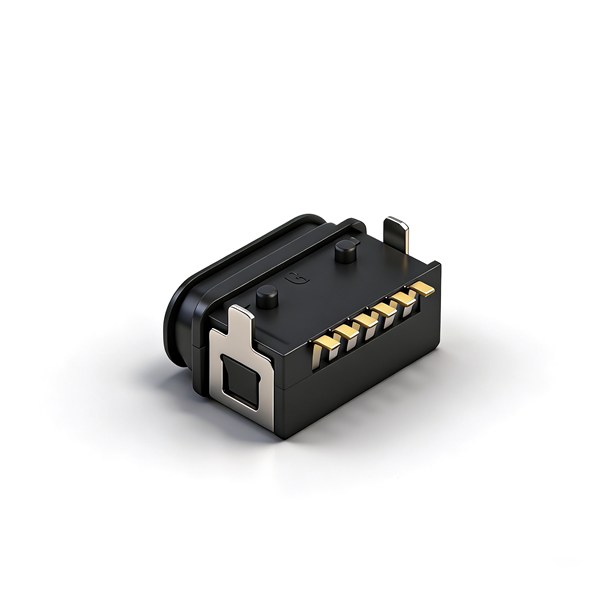

这款防水TYPE C母座采用6Pin设计，板上两脚插板安装方式，支持SMT表面贴装，长度为7.3mm，全塑环保材质，支持IPX8防水标准，符合USB2.0接口规范。适用于高速数据传输和小功率供电设备，尤其适配高防水等级需求的应用场景，提供稳定、可靠的电气连接。

产品特点

1.支持 3.0A 最大电流：

 满足中小功率设备的稳定供电与高速数据传输需求。

2.两脚插板设计：

 提升PCB安装的稳定性和可靠性，确保长期使用的高性能表现。

3.全塑环保材质：

 具备优异的绝缘性能、耐高温性与耐腐蚀性，适配严苛的使用环境。

4.SMT 表面贴装工艺：

 适配自动化产线生产，确保焊接稳定性，提升生产效率。

5.高插拔耐久性：

 ≥10000次插拔循环，保障产品长期使用的稳定性与使用寿命。

6.IPX8级防水设计：

 有效防止灰尘侵入，可应对持续浸水场景，防水防护性能优异。

技术规格

1.接口类型：USB Type-C

2.针脚数：6 Pin

3.安装方式：板上两脚插板SMT

4.固定脚：两脚插板

5.长度：7.3 mm

6.额定电流：3.0 A MAX

7.接口标准：USB2.0

8.耐电压：100V AC

9.工作温度：-30 ℃ 到 +85 ℃

10.接触电阻：≤ 40 mΩ

11.绝缘电阻：≥ 100 MΩ

12.插入力：5 到 20 N

13.拔出力：6 到 20 N

14.插拔耐久性：≥ 10000 次

15.防水等级：IPX8

16.主体材质：PA10T耐高温环保全塑材质，符合UL94 V-0阻燃等级

17.端子材质：磷青铜，表面镀金处理

应用领域

1.消费电子、智能手机、平板电脑、移动电源、USB外设、户外数码配件

2.工业控制、小型数据设备、电源管理设备、水下/高湿环境电子设备

3.智能硬件、智能家居、可穿戴设备、车载电子配件等

联系我们

服务热线：13534027279

邮箱：mckj998@163.com

地址：广东省东莞市长安镇

如有任何问题或需要进一步了解，请随时联系我们，我们将为您提供专业支持。

产品描述

本产品为防水TYPE C USB母座，料号B09W0602B，采用6Pin接口设计，板上两脚插板结构，支持SMT贴装工艺，长度7.3mm，全塑环保材质，符合USB2.0接口标准，支持3.0A电流传输与高速数据传输，具备IPX8级优异的防水防尘与绝缘性能。适用于消费电子、工业设备、户外智能硬件的稳定供电与数据传输需求。

主要特点

1.支持 3.0A 最大电流：

 确保设备稳定供电与高速数据传输。

2.两脚插板设计：

 保障PCB安装的牢固性与连接的长期可靠性。

3.全塑环保材质：

 具备优异的绝缘、耐高温与耐腐性能，适配复杂使用场景。

4.SMT 表面贴装：

 适配自动化生产，保障焊接一致性与生产效率。

5.高插拔寿命设计：

 ≥10000次插拔循环，产品耐用性优异。

6.IPX8 防水设计：

 有效防尘、防持续浸水，适配高防水要求的严苛使用环境。

合规性声明

本产品严格遵守国际及行业认证标准，确保其在安全和环保方面的符合性：

1.ISO 9001 质量管理体系认证：

 确保产品设计和生产符合国际质量管理标准。

2.REACH 认证：

 符合欧盟化学品注册、评估、授权和限制法规，确保材料无害且环保。

3.RoHS 认证：

 遵守欧盟电子电气设备中有害物质限制指令，保障用户健康与环境安全。

4.主体材质符合UL94 V-0阻燃等级标准，满足产品阻燃安全使用需求。

联系我们

服务热线：13534027279

邮箱：mckj998@163.com

地址：广东省东莞市长安镇

如有任何问题或需要进一步了解，请随时联系我们，我们将为您提供专业支持。

注意事项

防水TYPE C母座6PIN 板上两脚插板SMT L=7.3 全塑 使用注意事项：

安装与焊接

1.焊接前请确保焊接区域清洁，无油污、灰尘或杂质，以确保良好的焊接质量。

2.建议使用温控焊接设备，并保持焊接温度在推荐范围内，防止过热造成接口塑体变形、端子损坏或防水结构失效。

3.在焊接时确保两个固定脚与焊脚均牢固焊接到 PCB 上，以确保稳定可靠的机械固定与电气连接。

4.组装外壳时需按要求打环保润滑油，配套防水胶圈需装配到位，确保密封结构完好，保障IPX8防水性能达标。

电气性能

1.本产品最大支持3.0A电流，适用于中小功率供电与高速数据传输需求，请勿超额定参数使用。

2.全塑材质保证产品优异的绝缘性能，端子采用高导电磷铜材料，确保在额定电流条件下稳定运行，具备低接触电阻和良好导电性能。

3.大电流传输时，需确保PCB线路与回路匹配合规，避免接口因过载而过热、烧蚀或性能失效。

插拔操作

1.插拔时应轻柔操作，避免过度用力、斜向插拔，防止插座端子变形或塑体损坏。

2.插头插入时应确保与插座接口精准对准，避免盲插、错插导致接触不良或端子不可逆损坏。

3.禁止在带电状态下进行频繁插拔操作，避免产生电弧损伤接口，影响使用寿命。

材料特性

1.主体采用全塑环保PA10T材质，具备优异的绝缘性能、耐高温性、耐腐蚀性与阻燃性能，适配多场景使用需求。

2.引脚端子采用高导电磷青铜材料，表面镀金处理，保证优异的电气性能、抗氧化性与插拔耐久性。

应用环境

1.适用于消费电子、户外设备、工业控制、智能家居、数码配件等领域，尤其适合有高防水等级、绝缘需求的中小功率供电及数据传输应用。

2.使用时避免长期在超额定高温、高湿、强腐蚀性环境中使用，以保证产品稳定性和长期可靠性。

3.防水性能仅在产品正确安装、防水密封结构完好无破损的前提下实现，请勿超防水等级场景长期使用。

储存条件

1.产品应存放于干燥、通风、无尘的室内环境中，避免阳光直射及高湿、腐蚀性环境。

2.请勿在极端高低温环境下存储产品，防止材料老化、塑体变形或金属端子氧化，影响产品性能。

3.产品原包装未拆封状态下，建议在6个月内使用完毕，避免长期存放导致镀层氧化。
